84 AVENTICS | RCM | R499050098–BDL–001–AD
Montage
5.1.6

Fixer la charge utile sur la bride rotative

Fixer la charge utile avec au moins deux vis et douilles de
O
centrage sur la bride rotative (voir Fig. 8).
Vis dépassantes
Des vis qui dépassent au niveau de la face inférieure de la
bride rotative bloquent le mouvement de rotation entraînant
l'endommagement de l'unité de rotation RCM.
Utiliser uniquement des vis avec une longueur adéquate.
O
1
2

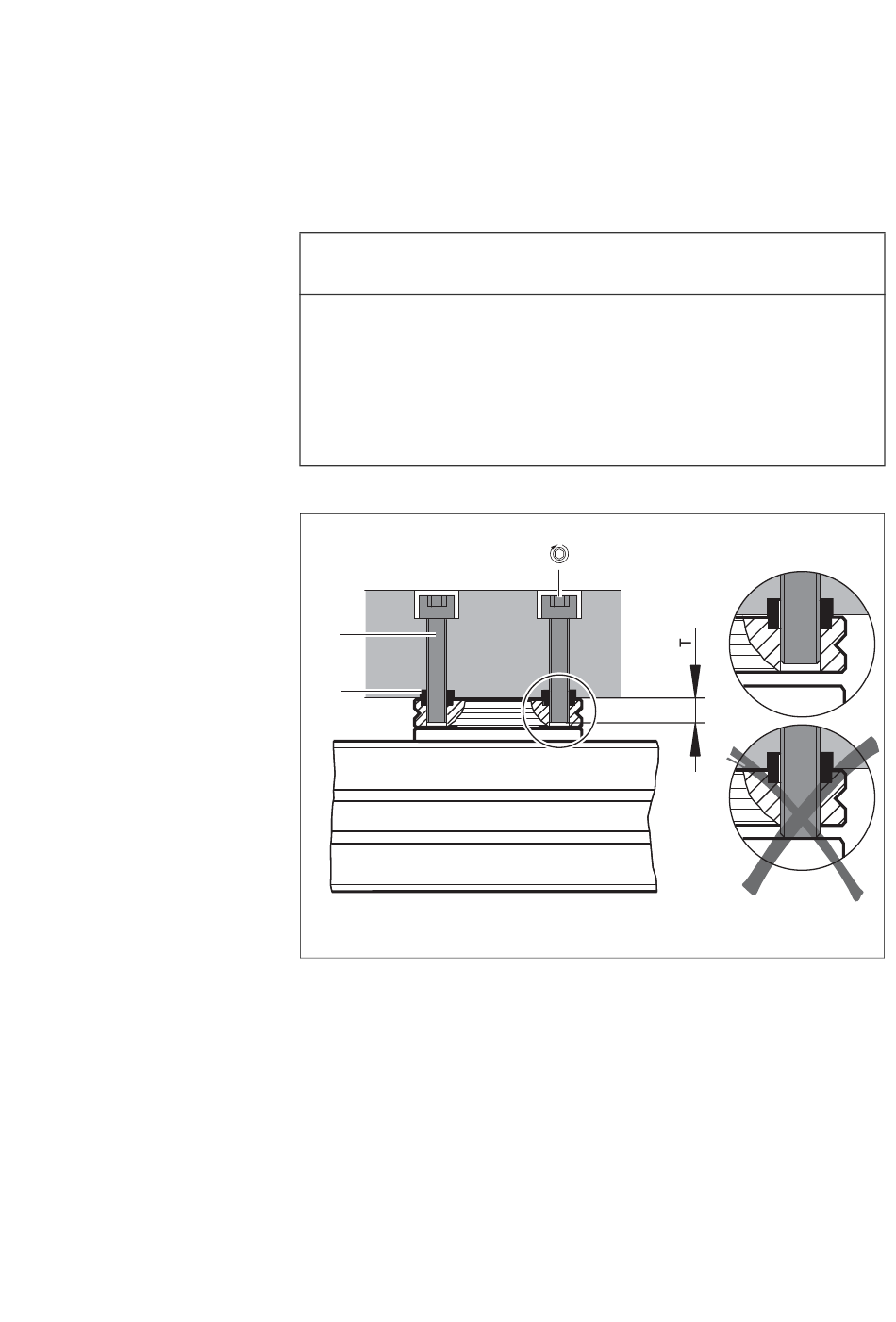

Fig. 8: Fixation de la charge utile sur la bride rotative
1 Vis de fixation
2 Douille de centrage
REMARQUE
M
A
