Note :
AVENTICS | RCM | R402002349-BDL-001-AC
7.1 Raccorder l'alimentation en air comprimé
1. Enlever les bouchons à visser (1) des raccords.
2. S'assurer que l'alimentation en air comprimé est bien coupée,
puis raccorder les conduites d'air comprimé. Les fonctions des
différents raccords sont représentées sur la Fig. ci-contre.
3. S'assurer que tous les raccords inutilisés sont fermés
correctement .
1
3
4
2

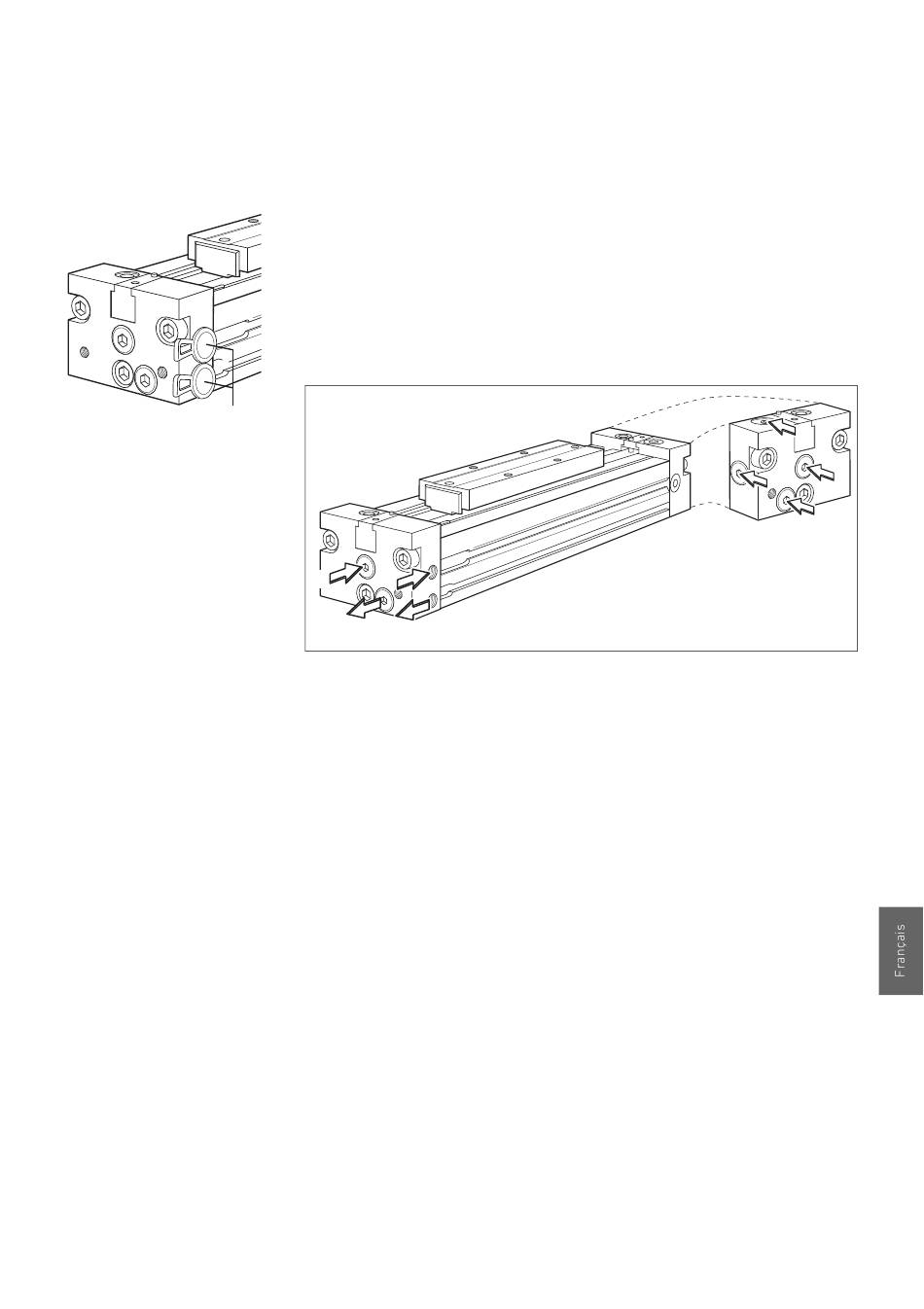

Fig. 12: Raccords pour l'air comprimé
1 Raccord principal : Déplacer le chariot vers la droite
2 Raccord principal : Déplacer le chariot vers la gauche
3 Raccord alternatif : Déplacer le chariot vers la droite
4 Raccord alternatif : Déplacer le chariot vers la gauche
Si les vitesses nécessaires sont élevées, les raccords peuvent être
posés parallèlement.
Pour éviter l'accélération incontrôlée du vérin à l'approche de
la position de fin de course, il faut augmenter lentement la
pression jusqu'à ce que le vérin atteigne la bonne position.
97
Mise en service
