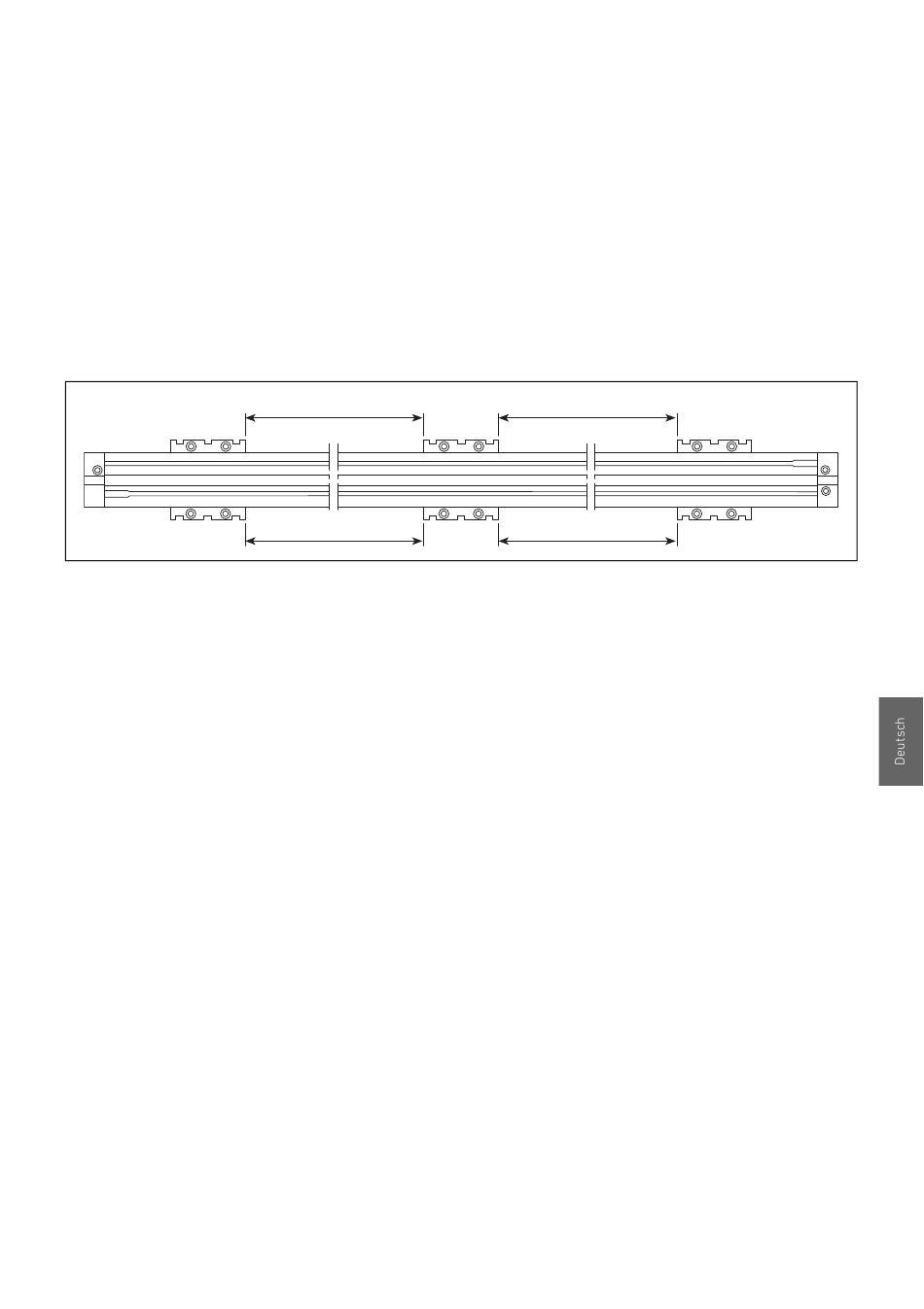

Abb. 3: Positionieren der Fußbefestigungen, Draufsicht auf den Zylinder
Hinweis:
AVENTICS | RCM | R402002349-BDL-001-AC
6.2 Zylinder mit Fußbefestigungen montieren
6.2.1 Fußbefestigungen positionieren
Die vorgegebene Anzahl an Fußbefestigungen wird automatisch
mitgeliefert, wenn ein kompletter Zylinder bestellt wird. Sie
müssen paarweise an jedem Ende und gleichmäßig verteilt jeweils
ca. 1 Meter voneinander entfernt angebaut werden.
1m
1m
Beim Montieren von Zylindern mit Kugelschienenführung
(RMC-HD und RMC-HE) müssen stets Fußbefestigungen
verwendet werden. Verwenden Sie stets alle mitgelieferten
Fußbefestigungen.
6.2.2 Fußbefestigungen montieren, Kolbengröße
25-80 mm
1. Legen Sie die beiliegenden Muttern (1) in die untere seitliche
Nut am Zylinder und ziehen Sie sie leicht mit den zugehörigen
Schrauben (2) an. Siehe Abbildung 4.
2. Legen Sie den Zylinder auf eine feste, ebene Fläche.
3. Verteilen Sie die Fußbefestigungen so, dass sich an den Enden
jeweils ein Paar befindet und die restlichen gleichmäßig an
beiden Seiten über die Länge des Zylinders verteilt sind. Die
Befestigungen sollten dabei jeweils einen Abstand von ca. 1
Meter voneinander haben; siehe Abbildung 3 oben.
4. Befestigen Sie die Fußbefestigungen mit geeigneten
Schrauben an der Montagefläche.
1m
1m
