90 AVENTICS | RCM | R402002349-BDL-001-AC
Montage
6.3.3 Montage de la fixation d'orientation mobile 32-
80 mm
Monter l'accessoire sur le chariot à l'aide des vis (M6) et des
rondelles jointes. Couple de serrage 10 Nm.

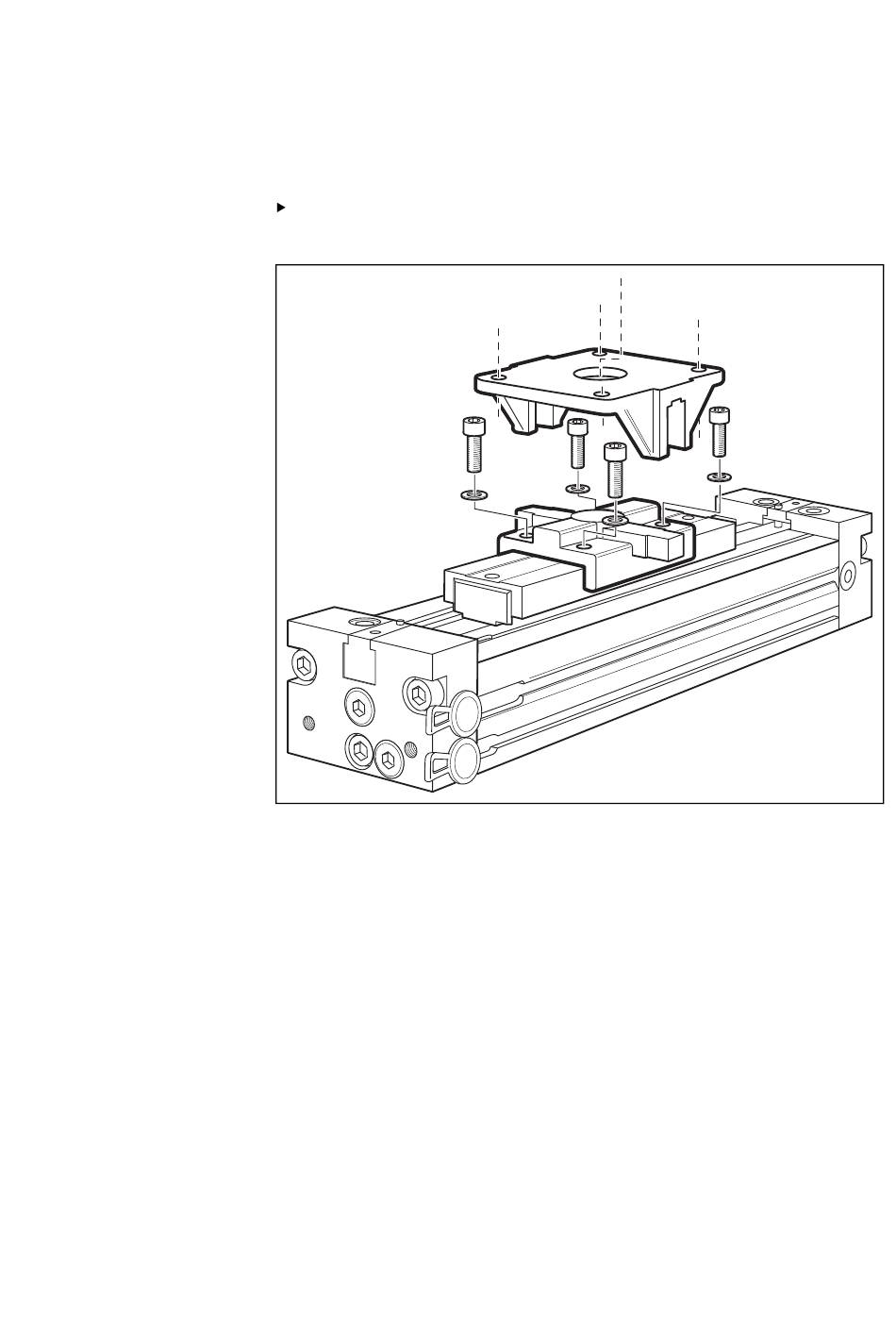

Fig. 9: Montage de la fixation d'orientation mobile 32-80 mm
6.3.4

Montage des capteurs

Les capteurs magnétiques peuvent être montés de différentes
manières. Les capteurs magnétiques servent à saisir la position du
chariot sur le vérin. Sur tous les modèles de vérin RMC, des
rainures sont prévues sur les deux côtés pour le logement des
capteurs. Sur tous les vérins dont la taille de piston est 32-63 mm
il existe en plus deux rainures pour capteurs sur la face supérieure
du vérin.
Ne pas monter plus de deux capteurs par rainure afin de garantir
la pose sans problème des câbles. La Fig. 10 montre un exemple
de positionnement de deux capteurs et la pose du câble au moyen
de porte-câbles.
