80 AVENTICS | RCM | R499050098–BDL–001–AD
Montage
5.1

Montage et fixation

5.1.1

Emplacement

Veiller à laisser assez d'emplacement pour
O
– les raccords pneumatiques avec limiteurs de debit
unidirectionnels et ajustage du système de position
intermédiaire (1),
– Montage du capteur (2)
Recommandations : Monter le capteur sur le même côté
des rainures de capteurs.
– Ajustage du système de fin de course avec réglage
d'angle (3).
1

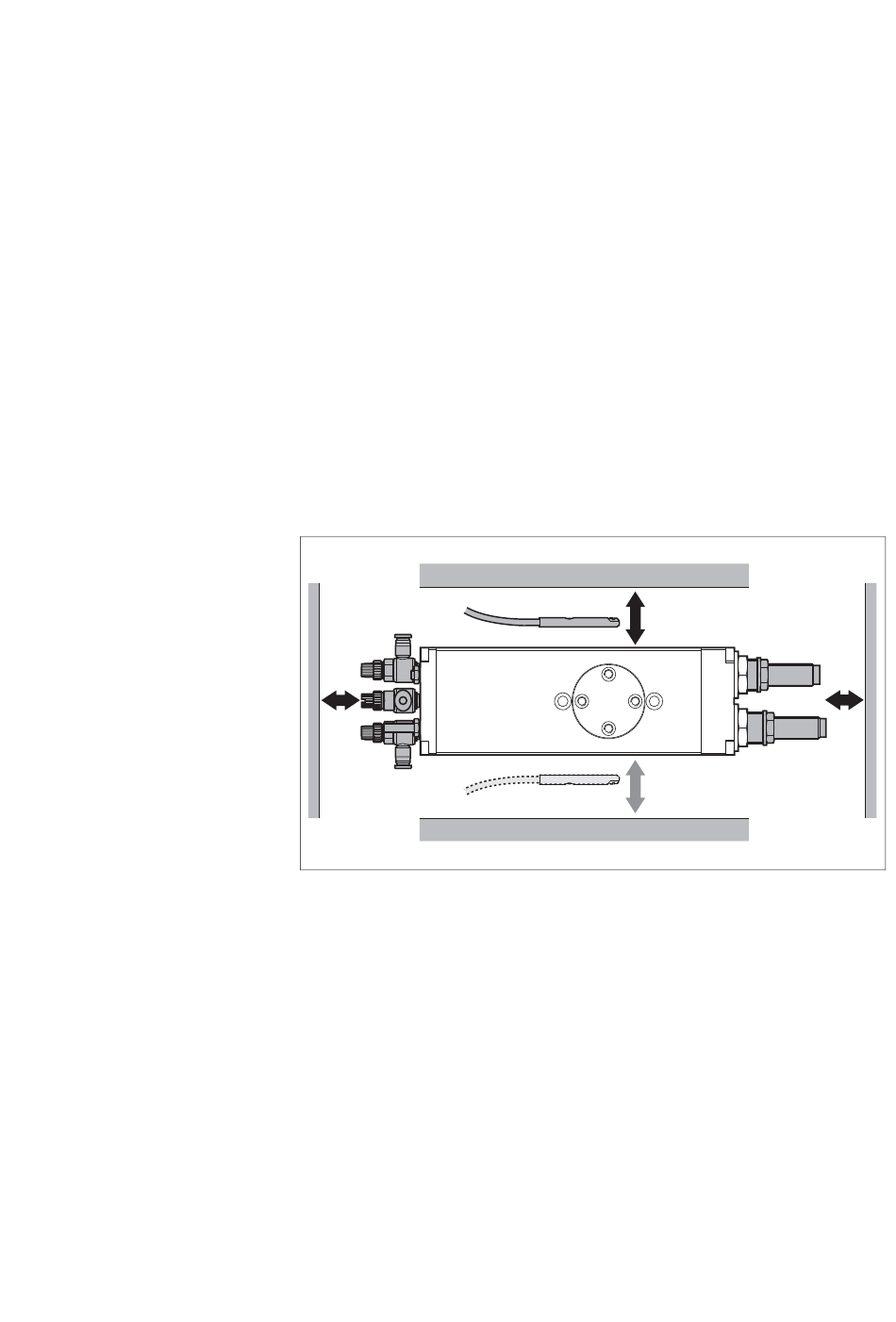

Fig. 3: Distances latérales lors du montage de l'unité de rotation RCM
2
2
3
