Ana elemanlar

22
21
20
19
18
3
17
16
15
14
13
10
12
RKHBH/X016AB
Hava su tipi ısı pompa sistemi iç ünitesi
4PW50205-1A

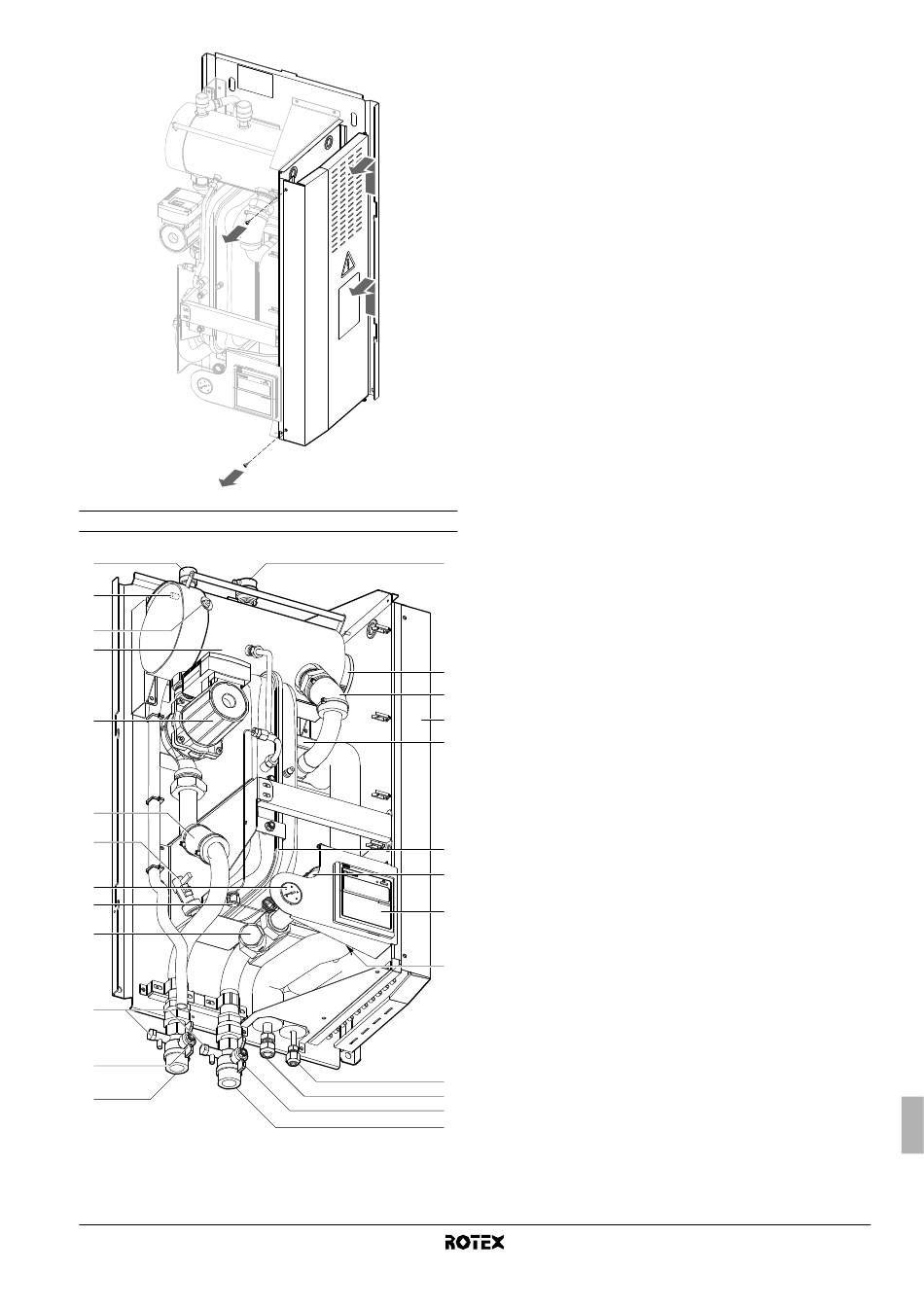

1. Hava alma vanası
Hava alma vanası aracılığıyla su devresinde kalan hava
otomatik olarak alınacaktır.
2. Yardımcı ısıtıcı
Yardımcı ısıtıcı, düşük dış hava sıcaklıklarından dolayı dış
ünitenin ısıtma kapasitesi yetersiz kaldığında su devresine ilave
ısıtma kapasitesi
elemanından ibarettir.
3. Sıcaklık sensörleri
Dört adet sıcaklık sensörü, su devresinin farklı noktalarında su
ve soğutucu sıcaklığını belirler.
4. Anahtar kutusu
Anahtar kutusu, iç ünitenin ana elektronik ve elektrik parçalarını
içine alır.
5. Isı eşanjörü
6. Genleşme kabı (10 l)
7. Kullanıcı arabirimi
Kullanıcı arabirimi,
ayarlamasına, kullanmasına ve bakım yapmasına imkan verir.
8. Soğutucu sıvı bağlantısı
9. Soğutucu gaz bağlantısı
10. Kesme vanaları (aksesuar)
Su giriş bağlantısı ile su çıkış bağlantısı üzerinde bulunan
kesme vanaları, iç ünite su devresi tarafının mesken içi su
devresi tarafından izole edilmesini sağlar. Bunun sayesinde iç
ünitenin boşaltılması ve filtre değişimi yapılır.
11. Su giriş bağlantısı
12. Su çıkış bağlantısı
13. Drenaj ve doldurma vanaları
1
14. Su filtresi
Su filtresi, pompanın zarar görmesini veya evaporatörün
tıkanmasını önlemek için sudaki kiri temizler. Su filtresi düzenli
aralıklarla temizlenmelidir. Bkz. "Bakım" sayfa 24.
15. Genleşme kabı drenaj vanası
Genleşme kabının drenaj vanası, drenaj ve doldurma vanaları
ile boşaltıldıktan sonra genleşme kabının içinde kalan suyun
2
boşaltılmasına imkan tanır.
3
16. Manometre
4
Manometre su devresindeki su basıncının okunmasına imkan
tanır.
5
17. Akış anahtarı
Akış anahtarı su devresindeki akışı kontrol eder ve ısı
eşanjörünü dona karşı ve pompayı hasara karşı korur.
18. Pompa
Pompa su devresindeki suyu dolaştırır.
19. Yardımcı ısıtıcı kazanı
6
Yardımcı ısıtıcı suyu yardımcı ısıtıcı kazanında ısıtır.
3
20. Yardımcı ısıtıcı termal koruyucu
Yardımcı ısıtıcı bir termal koruyucuya sahiptir. Termal koruyucu
7
sıcaklık fazla yükseldiğinde devreye girer.
21. Yardımcı ısıtıcı termal sigorta
Yardımcı ısıtıcı bir termal sigortaya sahiptir. Sıcaklık fazla
3
yükseldiğinde (yardımcı ısıtıcı termal koruyucu sıcaklığından
daha yüksek) termal sigorta yanar.
22. Basınç boşaltma valfı
Basınç boşaltma valfı, 3 bar basınçta açılıp bir miktar suyu
boşaltarak su devresindeki aşırı su basıncını önler.
8
9
10
11
sağlayacak olan elektrikli bir
montajcının ve kullanıcının
Montaj kılavuzu
ısıtma
üniteyi
6
