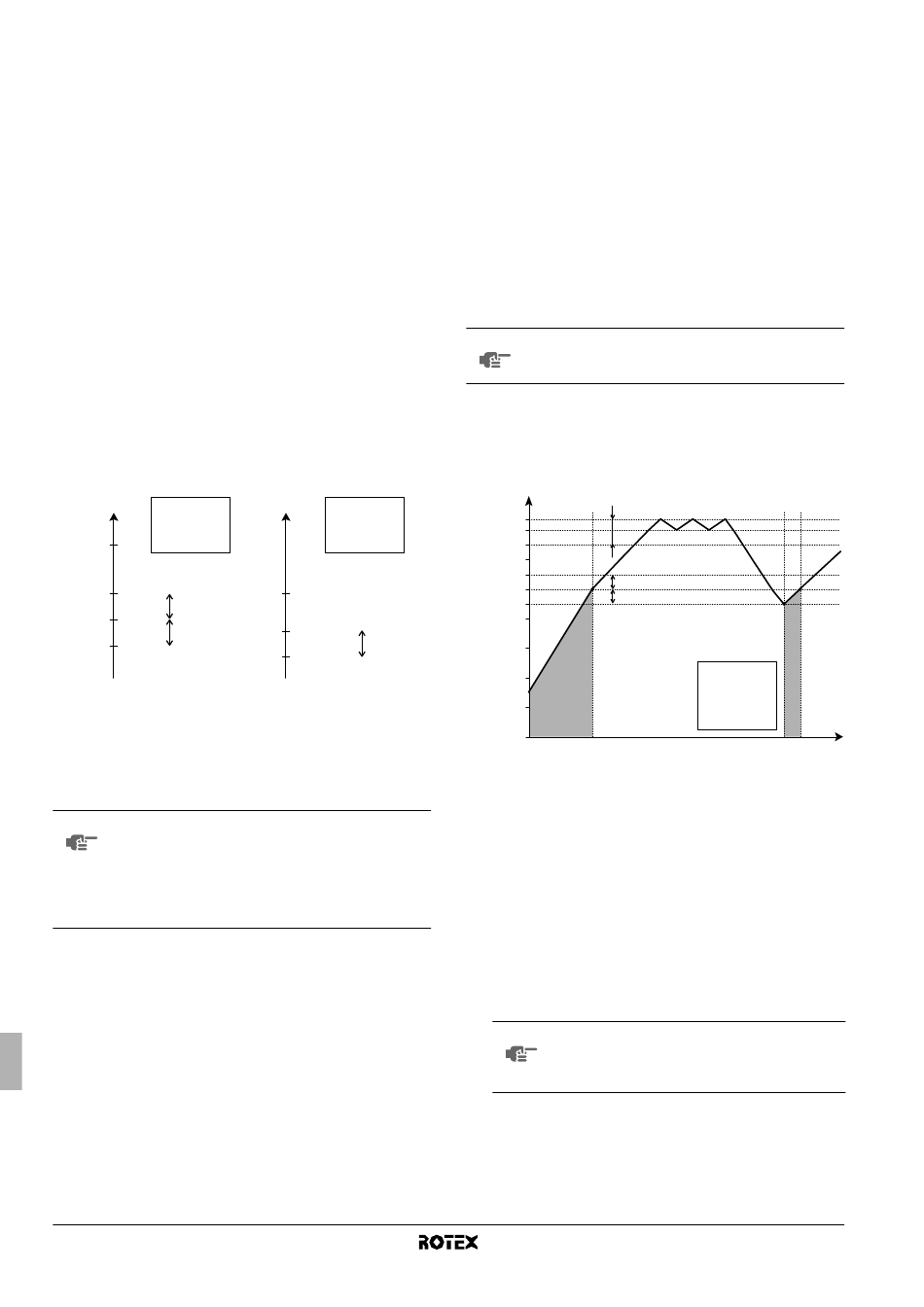

[6] TD para aquecimento de águas domésticas
Aplica-se apenas às instalações com tanque de água quente
doméstica.
As regulações locais 'TD (temperatura delta) para aquecimento de
águas domésticas' determinam a temperatura a que se inicia o
aquecimento das águas domésticas pela bomba de calor (ou seja, a
temperatura a que liga a bomba de calor) e a temperatura a que se
interrompte esse aquecimento (ou seja, a temperatura a que se
desliga a bomba de calor).
Quando a temperatura das águas quentes domésticas fica abaixo da
temperatura de ligar a bomba de calor (
aquecimento das águas domésticas pela bomba de calor. Assim que
a temperatura das águas quentes domésticas alcança a temperatura
de desligar a bomba de calor (
T
HP OFF
regulação do utilizador ( ), o aquecimento das águas domésticas
T
U
pela bomba de calor é interrompido (por acção da válvula de 3 vias).
A temperaturas de desligar e de ligar a bomba de calor, bem como a
relação delas com as regulações locais [6-00] e [6-01] são
clarificadas na figura que se segue.
■ [6-00] Iniciar: a diferença de temperaturas que determina a
temperatura de ligar a bomba de calor (
figura.
■ [6-01] Parar: a diferença de temperaturas que determina a
temperatura de desligar a bomba de calor (
Consulte a figura.
T > T
U HP MAX
T = 70°C
U
T(°C)
[6-01] = 7°C
[6-00] = 7°C
70 T
U
55 T
HP MAX
[6-01]
48 T
HP OFF
[6-00]
41 T
HP ON
T Temperatura do ponto de regulação do utilizador (definida
U
na interface de utilizador)
T Temperatura máxima da bomba de calor, no sensor do
HP MAX
tanque de água quente doméstica (55°C)
T Temperatura de desligar a bomba de calor
HP OFF
T Temperatura de ligar a bomba de calor
HP ON
T é um valor teórico. Na realidade, a tempera-
NOTA
HP MAX
tura máxima do tanque que pode efectivamente ser
alcançada pela bomba de calor é de 53°C.
Aconselha-se que a escolha de T
superior a 48°C, para melhorar o desempenho da
bomba de calor durante o aquecimento de águas
domésticas.
Manual de instalação
21
), inicia-se o
T
HP ON
) ou a temperatura do ponto de
). Consulte a
T
HP ON
).
T
HP OFF
T < T
U HP MAX
T = 45°C
U
T(°C)
[6-01] = 7°C
[6-00] = 7°C
55 T
HP MAX
45 T = T
U HP OFF
[6-00]
38 T
HP ON
não seja
HP OFF
[7] Dimensão dos degraus para as águas quentes domésticas
Aplica-se apenas às instalações com tanque de água quente
doméstica.
Quando as águas domésticas são aquecidas e se alcança o ponto
de regulação da temperatura das águas quentes domésticas
(definido pelo utilizador), o aquecedor de apoio continua a aquecer
as águas domésticas, até que alcancem uma temperatura alguns
graus acima da temperatura do ponto de regulação: a temperatura
de desligar o aquecedor de apoio. Estes graus a mais são
especificados pela regulação local de dimensão do degrau para as
águas quentes domésticas. Uma regulação correcta evita que o
aquecedor de apoio se esteja sempre a ligar e a desligar
(trepidação), para tentar manter as águas quentes domésticas à
temperatura do ponto de regulação. Nota: o aquecedor de apoio
volta a ligar-se quando a temperatura das águas quentes domésticas
fica 2°C (este valor é fixo) abaixo da temperatura de desligar o
aquecedor de apoio.
NOTA Se o temporizador do aquecedor de apoio (consulte o
manual de operações) estiver activo, o aquecedor de
apoio só funciona por comando do temporizador.
■ [7-00] Dimensão dos degraus para as águas quentes
domésticas: a variação mínima de temperatura, acima da
temperatura do ponto de regulação das águas quentes
domésticas, que faz com que o aquecedor de apoio se
desligue.
T
DHW
[7-00]
T
73
BH OFF
T
71
BH ON
T
70
U
60
T
55
HP MAX
[6-01]
T
48
HP OFF
[6-00]
T
41
HP ON
40
30
20
HP
10
0
BH Aquecedor de apoio
HP Bomba de calor. Se o aquecimento através da bomba de calor
for muito demorado, pode haver um esforço complementar
através do aquecedor de apoio
T Temperatura de desligar o aquecedor de apoio (T
BH OFF
T Temperatura de ligar o aquecedor de apoio (T
BH ON
T Temperatura máxima da bomba de calor, no sensor do tanque
HP MAX
de água quente doméstica
T Temperatura de desligar a bomba de calor (T
HP OFF
T Temperatura de ligar a bomba de calor (T
HP ON
T
Temperatura da água quente doméstica
DHW
T Temperatura do ponto de regulação do utilizador (definida na
U
interface de utilizador)
t Tempo
NOTA Se o funcionamento do aquecedor de apoio
estiver limitado ([4-03]=0), o ponto de regulação
dos ajustes locais do parâmetro [7-00] não tem
significado.
Unidade interior para o sistema de bomba de calor ar/água
T = 70°C
U
[7-00] = 3°C
HP
BH
[6-01] = 7°C
[6-00] = 7°C
t
+ [7-00])
U
– 2°C)
BH OFF
– [6-01])
HP MAX
– [6-00])
HP OFF
