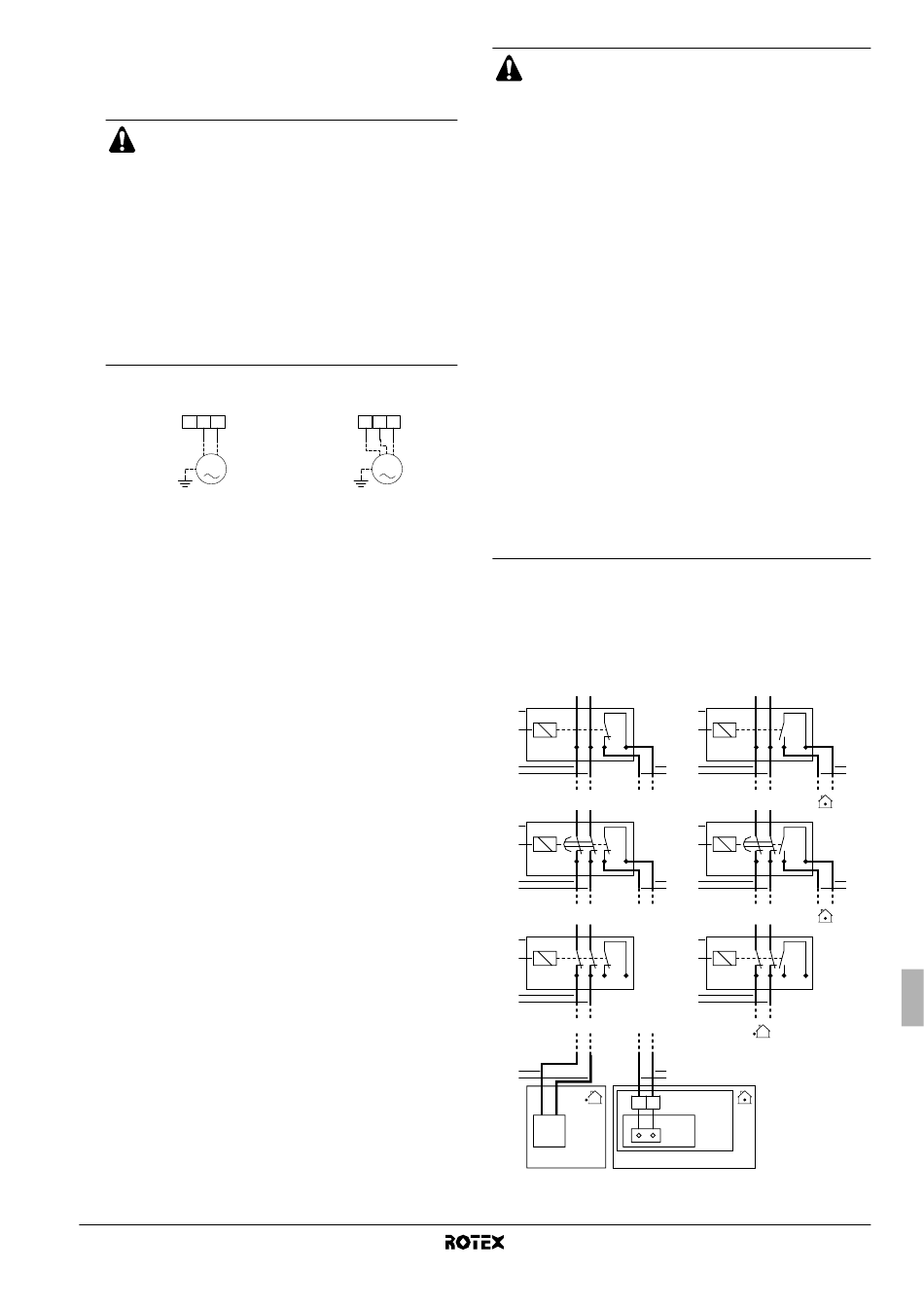

Cableado de la válvula de 3 vías
1 Utilizando el cable adecuado conecte el cable de control de la
válvula a los terminales adecuados, tal y como se indica en el
diagrama de cableado.
Es posible conectar dos tipos de válvulas de 3 vías El
cableado es distinto en cada caso:
■
Válvula de 3 vías con "2 conductores y retroceso
por resorte".
La válvula de 3 vías debería estar instalada de
forma que cuando la válvula de 3 vías esté
desactivada, se seleccione el circuito de
calefacción de habitaciones.
■
Válvula de 3 vías con "3 conductores y contacto
unipolar de una vía".
La válvula de 3 vías debería estar instalada de
forma que cuando las conexiones de terminal 9 y
10 estén energizadas, se seleccione el circuito
de caldeo de agua caliente sanitaria.
Válvula "de 2 conductores y
retorno por resorte"
X2M 8 9 10
M
2 Fije el cable o los cables mediante los sujetacables a sus
dispositivos de sujeción para garantizar el alivio de tracción.
Conexión a una toma de alimentación de tarifa
reducida
Las compañías eléctricas de todo el mundo trabajan con empeño
para proporcionar un servicio fiable a precios competitivos y, con
frecuencia, son autorizados a facturar a sus clientes a tarifas
reducidas. Por ejemplo, tarifas por tiempo de uso, tarifas
estacionales, tarifas de bomba de calor en Alemania y Austria, etc.
Este equipo permite una conexión a este tipo de conexiones a tarifa
reducida.
Consulte a su compañía eléctrica en el lugar en el que está previsto
instalar el equipo para saber si puede conectar el equipo a una
conexión de suministro eléctrico a tarifa reducida, si se dispone de
ella.
Cuando el equipo se conecta a este tipo de conexiones de tarifa
reducida, la compañía eléctrica puede:
■
cortar el suministro eléctrico al equipo durante determinados
períodos de tiempo.
■
exigir que el equipo sólo consuma una cantidad limitada de
electricidad durante un determinado período de tiempo.
La unidad interior ha sido diseñada para recibir una señal de entrada
que la unidad conmuta al modo de apagado forzado. En ese
momento el compresor de la unidad exterior dejará de funcionar.
