Calefacción del agua sanitaria
Cuando está activado el modo de calefacción del agua sanitaria (ya
sea manualmente por el usuario o automáticamente mediante el
temporizador de programación) la temperatura deseada del agua
caliente sanitaria se alcanzará mediante una combinación del
serpentín del intercambiador de calor y la resistencia eléctrica.
Cuando la temperatura del agua caliente sanitaria se encuentra por
debajo del punto de referencia ajustado por el usuario, la válvula de
3 vías se activará para calentar el agua sanitaria mediante la bomba
de calor. En caso de existir una gran demanda de agua caliente
sanitaria o un ajuste de alta temperatura del agua caliente sanitaria,
la resistencia eléctrica (10) puede proporcionar un calentamiento
adicional auxiliar.
Es posible conectar una válvula de 3 vías con 2 o 3
conductores (8) Asegúrese de instalar correctamente la
válvula de 3 vías.
funcionamiento, consulte "Cableado de la válvula de 3
vías" en la página 15.
NOTA La unidad interior puede configurarse de forma que
cuando la temperatura exterior sea baja el agua
sanitaria sea calentada
resistencia eléctrica. Actuando de este modo se
garantizará la disponibilidad de la capacidad máxima
de la bomba de calor para calentar las habitaciones.
Para obtener información detallada sobre la configura-
ción del depósito de agua caliente sanitaria con
temperatura exterior baja consulte "Configuración
personalizada" en la página 18, ajustes de campo
[5-02] a [5-04].

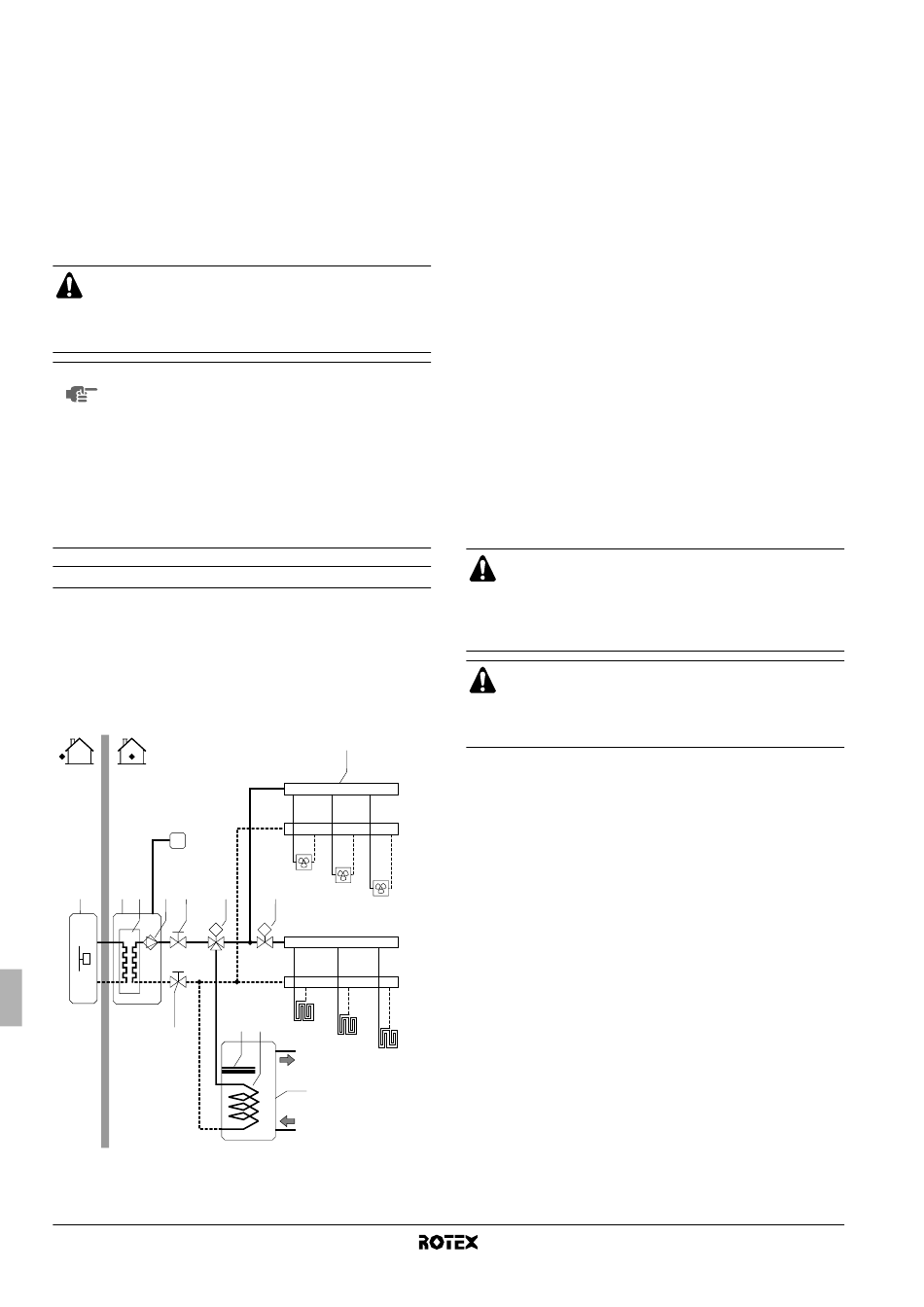

Aplicación 3
Instalación de calefacción y refrigeración de habitaciones con un
termostato adecuado para
calefacción, conectado a la unidad interior. La calefacción se
proporciona mediante circuitos cerrados de calefacción radiante de
suelos y fancoils. La refrigeración se proporciona exclusivamente a
través de los fancoils.
El agua caliente sanitaria se suministra desde el depósito de agua
caliente sanitaria conectado a la unidad interior.
T
1 2 3 4 5 8
M
7
Manual de instalación
4
Para obtener detalles
exclusivamente por
la conmutación refrigeración/
6
FCU1
13
FCU2
FCU3
M
10 11
FHL1
FHL2
FHL3
12 12
1 Unidad exterior
2 Unidad interior
3 Intercambiador de calor
4 Bomba
5 Válvula de cierre
6 Colector (suministro
independiente)
7 Válvula de cierre
8 Válvula de 3 vías
motorizada (suministro
independiente)
10 Resistencia eléctrica
11 Serpentín del
intercambiador de calor
de
Operación de la bomba y calefacción y refrigeración de las
habitaciones
Dependiendo de la estación, el cliente seleccionará el modo de
refrigeración o de calefacción en el termostato de la habitación (T).
Esta selección no es posible operando la interfaz de usuario.
Cuando el termostato
la
refrigeración/calefacción de la habitación, la bomba se pondrá en
marcha y la unidad
refrigeración/modo de calefacción". La unidad exterior (1) se pondrá
en marcha para alcanzar la temperatura del agua deseada, ya sea
fría o caliente.
En caso del modo de refrigeración, la válvula motorizada de 2 vías
(13) se cerrará para impedir que el agua fría pase a través de los
circuitos cerrados de calefacción de suelo radiante (FHL).
Asegúrese de conectar los cables del termostato a los
terminales correctos (véase "Conexión del cable del
termostato" en la página 14) y de configurar el interruptor
DIP para que se conmute correctamente (véase
"Configuración de la instalación del termostato de la
habitación" en la página 16).
El cableado de la válvula de 2 vías (13) es diferente para
una válvula normalmente cerrada (NC) que para una
válvula normalmente
conectarse a los números correctos de terminal tal y como
aparece especificado en el diagrama de cableado.
El ajuste ON/OFF de la función de calefacción/refrigeración se
realiza mediante el termostato de la habitación y no puede realizarse
a través de la interfaz de usuario de la unidad interior.
Calefacción del agua sanitaria
El calentamiento del agua sanitaria tiene lugar como se explica en el
apartado "Aplicación 2" en la página 3.
12 Depósito de agua
caliente sanitaria
13 Válvula de 2 vías
motorizada (suministro
independiente)
FCU1..3 Fancoil (suministro
independiente)
FHL1..3 Circuito cerrado de
calefacción radiante en
suelos (suministro
independiente)
T Termostato de la habita-
ción con interruptor de
refrigeración/calefacción
(suministro
independiente)
de la habitación (T) solicita
interior (2) cambiará a "modo
(NO) abierta. Asegúrese
RKHBH/X016AB
Unidad interior para bomba de calor de aire-agua
