7 Componenti danneggiati
Accertarsi che all'interno dell'apparecchio non vi siano compo-
nenti danneggiati o tubi schiacciati.
8 Perdite di refrigerante
Controllare che all'interno dell'apparecchio non vi siano perdite
di refrigerante. Se si trovassero perdite di refrigerante, rivolgersi
al rivenditore locale.
9 Tensione della linea d'alimentazione
Verificare la tensione disponibile in corrispondenza del pannello
locale d'alimentazione. Tale tensione deve corrispondere alla
tensione indicata sulla targhetta presente sull'unità.
10 Valvola di spurgo dell'aria
Assicurarsi che la valvola di spurgo dell'aria sia aperta (almeno
2 giri).
11 Valvola di sicurezza
Controllare che il serbatoio del riscaldatore di riserva sia
completamente riempito con acqua, aprendo la valvola di
sicurezza. Deve spurgare acqua, anziché aria.
L'utilizzo del sistema con il serbatoio del riscaldatore di
riserva non completamente
danneggiare il riscaldatore di riserva.
12 Valvole di chiusura
Accertarsi che le valvole di chiusura siano installate corretta-
mente e siano aperte completamente.
Il funzionamento del sistema a valvole chiuse provoca il
danneggiamento della pompa.
Accensione dell'unità interna
Quando l'alimentazione dell'unità
sull'interfaccia dell'utente viene visualizzata l'indicazione "88"
durante l'inizializzazione, la quale potrebbe richiedere fino a
30 secondi. Durante tale processo l'interfaccia dell'utente non può
essere utilizzata.
Impostazione della velocità della pompa
La velocità della pompa può essere selezionata sulla pompa
(consultare "Componenti principali" a pagina 6).
L'impostazione predefinita è la velocità elevata (I). Se il flusso
d'acqua nel sistema è troppo elevato (ad esempio si ode rumore
d'acqua corrente durante l'installazione), è possibile diminuire la
velocità (II).
NOTA Il misuratore di velocità sulla pompa indica 3 imposta-
zioni di velocità, tuttavia ne esistono solo 2: bassa
velocità e alta velocità. L'impostazione di velocità
media indicata sul misuratore di velocità equivale alla
velocità bassa.

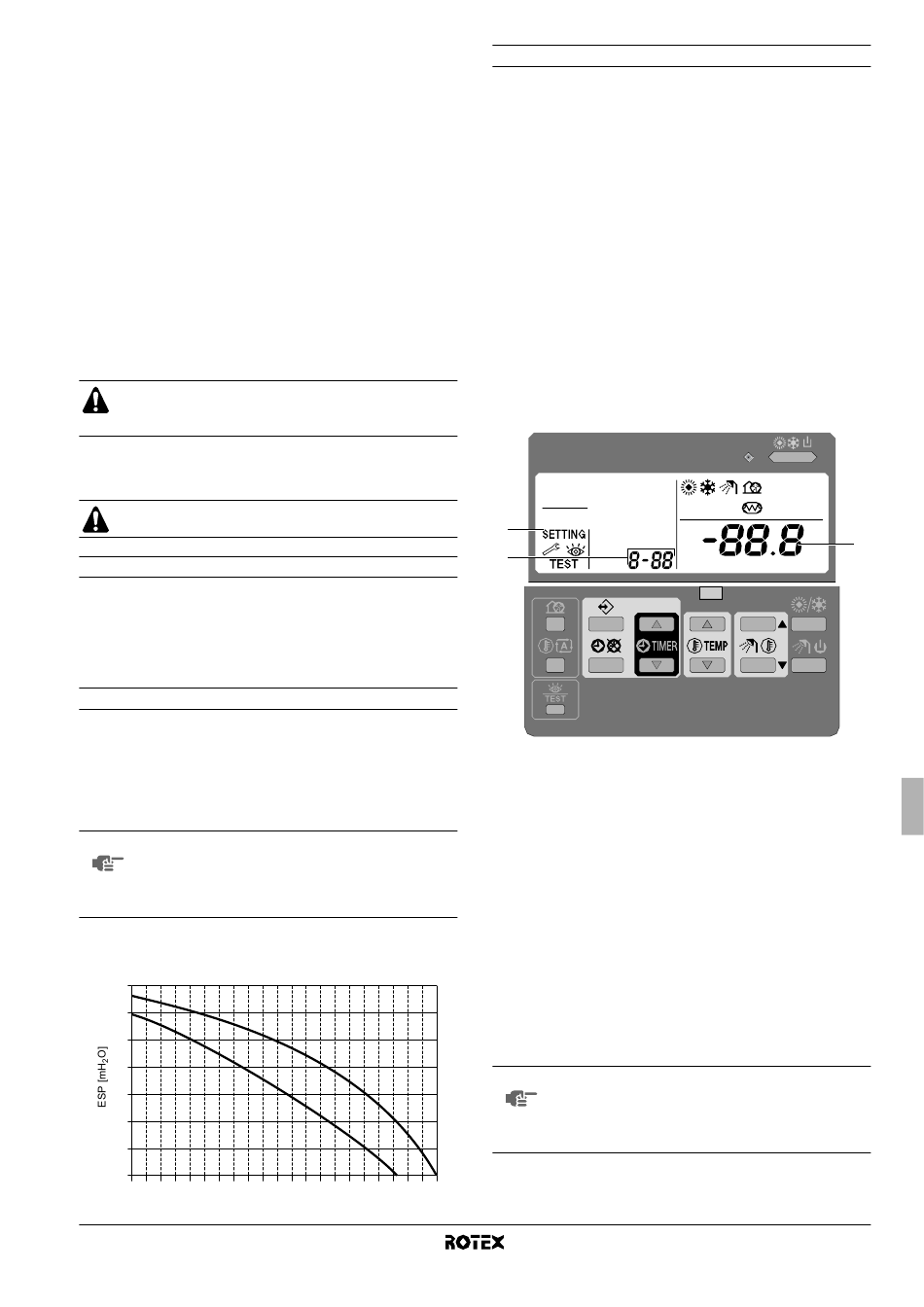

Il grafico sottostante mostra la pressione statica esterna (ESP,
espressa in mH O) disponibile in funzione del flusso d'acqua (l/min).
2
7
6
5
I I I I
4
3
2
1
0
16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58
RKHBH/X016AB
Unità interna per sistema a pompe di calore aria-acqua
4PW50205-1A
riempito d'acqua può
interna viene attivata,
I I
[l/min]

Impostazioni sul posto

L'unità interna deve essere configurata dall'installatore in conformità
all'ambiente di installazione (clima esterno, optional installati e così
via) e alle necessità dell'utente. Sono pertanto disponibili alcune
impostazioni in loco, accessibili e programmabili dall'interfaccia
dell'utente sull'unità interna.
Ad ogni impostazione in loco è assegnato un codice o numero di tre
cifre (ad esempio [5-03]), indicato sul display dell'interfaccia
dell'utente. La prima cifra [5] indica il "primo codice" o il gruppo di
impostazioni in loco; la seconda e la terza cifra [03] insieme indicano
il "secondo codice".
Un elenco di tutte le impostazioni in loco, compreso di valori pre-
definiti, è fornito in "Tabella delle impostazioni in loco" a pagina 24.
Nello stesso elenco sono state inserite 2 colonne per registrare la
data e il valore delle impostazioni in loco modificate rispetto al valore
predefinito.
Una descrizione dettagliata di ogni impostazione in loco è fornita
nella sezione "Descrizione dettagliata" a pagina 19.
Procedura
Per modificare una o più impostazioni in loco, attenersi alla
procedura riportata di seguito.
3
2
Premere il pulsante z per almeno 5 secondi per accedere alla
1
modalità di impostazione in loco.
Viene visualizzata l'icona
dell'impostazione in loco attualmente selezionato è indicato da
; (2); il valore impostato è visualizzato a destra - (1).
Premere il pulsante bgi per selezionare il primo codice
2
per l'impostazione in loco.
Premere il pulsante bgj per selezionare il secondo
3
codice per l'impostazione in loco.
Premere i pulsanti pfi e pfj per cambiare il
4
valore impostato per l'impostazione in loco selezionata.
Per salvare il nuovo valore, premere il pulsante pr.
5
6 Ripetere i passi da 2 a 4 per cambiare le altre impostazioni in
loco secondo necessità.
Al termine, premere il pulsante z per uscire dalla modalità di
7
impostazione in loco.
NOTA Le modifiche apportate a una specifica impostazione
in loco vengono memorizzate solo se si preme il
pulsante pr. La modifica apportata viene annullata se
si immette un nuovo codice di impostazione in loco o si
preme il pulsante z.
1
$
(3). Il codice
