Chauffage de l'eau sanitaire
Lorsque le mode de chauffage de l'eau sanitaire est activé (soit
manuellement par l'utilisateur, soit automatiquement via un
temporisateur), la température de l'eau chaude sanitaire cible sera
atteinte en combinant le serpentin de l'échangeur de chaleur et le
surchauffage électrique.
Lorsque la température de l'eau chaude sanitaire est inférieure au
point de consigne configuré par l'utilisateur, la vanne à 3 voies sera
activée pour chauffer l'eau chaude sanitaire au moyen de la pompe à
chaleur. Dans le cas d'une demande d'eau chaude sanitaire élevée
ou d'un réglage de température d'eau chaude sanitaire élevé, le
surchauffage (10) peut fournir une chaleur auxiliaire.
Il est possible de raccorder une vanne à 3 voies à 2 ou à 3
fils (8). Veiller à installer la vanne à 3 voies correctement.
Pour plus de détails, se reporter à "Câblage de la vanne 3
voies" à la page 14.
L'unité intérieure peut être configurée de sorte qu'aux
REMARQUE
basses températures extérieures l'eau sanitaire soit
exclusivement chauffée par le surchauffage. Cela
permet de mettre à disposition la totalité de la capacité
de la pompe à chaleur pour le chauffage de l'espace.
Pour plus de détails sur la configuration du ballon
d'eau chaude sanitaire pour basses températures
extérieures, se reporter à "Réglages sur place" à la
page 18, réglages sur place [5-02] à [5-04].

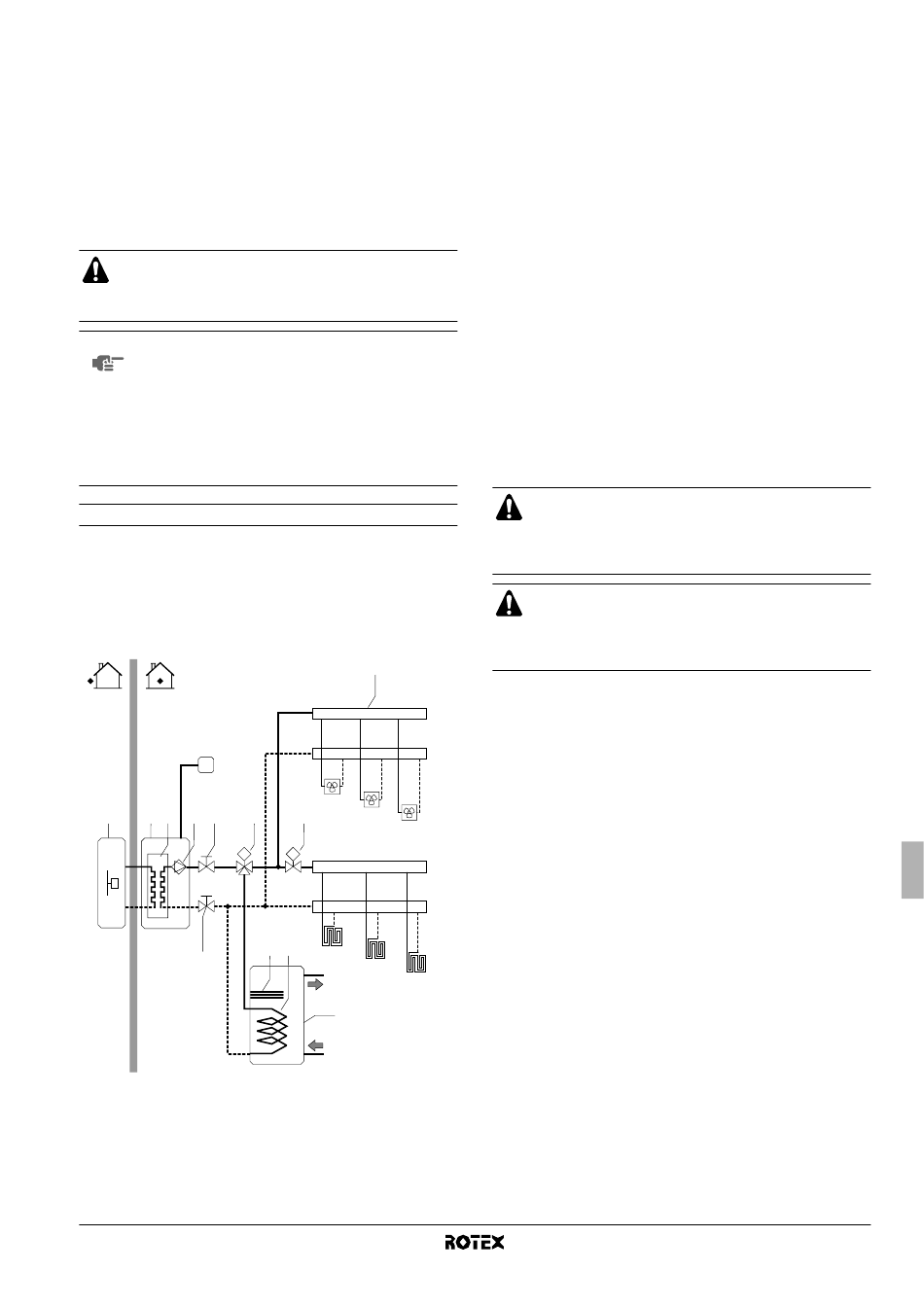

Application 3

Application de refroidissement et de chauffage de l'espace avec un
thermostat d'ambiance adapté pour le changement refroidisse-
ment/chauffage raccordé à l'unité intérieure. Le chauffage est fourni
par des boucles de chauffage dans le sol et des ventilo-convecteurs.
Le refroidissement est assuré par les ventilo-convecteurs uniquement.
L'eau chaude sanitaire est fournie par le ballon d'eau chaude
sanitaire qui est relié à l'unité intérieure.
T
1 2 3 4 5 8
M
7
RKHBH/X016AB
Unité intérieure pour système de pompe à chaleur air à eau
4PW50205-1A
6
FCU1
13
FCU2
FCU3
M
10 11
FHL1
FHL2
FHL3
12 12
1 Unité extérieure
2 Unité intérieure
3 Echangeur thermique
4 Pompe
5 Vanne d'arrêt
6 Collecteur (non fourni)
7 Vanne d'arrêt
8 Vanne 3 voies
motorisée (non fournie)
10 Surchauffage
Fonctionnement de la pompe et chauffage/refroidissement de
l'espace
En fonction de la saison, le client sélectionnera le refroidissement ou
le chauffage sur le thermostat d'ambiance (T). Cette sélection n'est
pas possible en utilisant l'interface utilisateur.
Lorsque le refroidissement/chauffage de l'espace est requis par le
thermostat d'ambiance (T), la pompe commencera à fonctionner et
l'unité intérieure (2) passera au "mode de refroidissement"/"mode de
chauffage". L'unité extérieure (1) commencera à fonctionner pour
atteindre la température d'eau froide/chaude de départ cible.
En cas de mode de refroidissement, la vanne 2 voies motorisée (13)
se fermera pour empêcher l'eau froide de passer par les boucles de
chauffage du sol (FHL).
Veiller à raccorder les fils du thermostat aux bornes
correctes (voir "Raccordement du câble de thermostat" à
la page 14) et à configurer les microcommutateurs à
bascule correctement (voir "Configuration de l'installation
du thermostat d'ambiance" à la page 16).
Le câblage de la vanne 2 voies (13) est différent pour une
vanne NC (normalement fermée) et une vanne NO
(normalement ouverte)! Veiller à effectuer la connexion
aux numéros de bornes corrects comme détaillé sur le
schéma de câblage.
Le réglage ON/OFF du mode de chauffage/refroidissement se fait au
moyen du thermostat d'ambiance et ne peut pas se faire via
l'interface utilisateur sur l'unité intérieure.
Chauffage sanitaire
Le chauffage de l'eau sanitaire est décrit au point "Application 2" à la
page 3.
11 Serpentin d'échangeur
de chaleur
12 Ballon d'eau chaude
sanitaire
13 Vanne 2 voies motorisée
(non fournie)
FCU1..3 Ventilo-convecteur
(non fourni)
FHL1..3 Boucle de chauffage
dans le sol (non fournie)
T Thermostat d'ambiance
avec commutateur
refroidissement/
chauffage (non fourni)
