7 Equipamento danificado
Verifique se existem componentes danificados ou tubos
estrangulados no interior da unidade.
8 Fugas de refrigerante
Verifique se existem fugas de refrigerante no interior da uni-
dade. Se tal acontecer, contacte o representante local.
9 Tensão da fonte de alimentação
Verifique a tensão da fonte de alimentação no painel de
alimentação local. A tensão tem de corresponder à indicada na
placa de especificações da unidade.
10 Válvula de purga de ar
Certifique-se de que a válvula de purga de ar está aberta
(dê-lhe pelo menos 2 voltas).
11 Válvula de segurança
Verifique se o reservatório do aquecedor de reserva está repleto
de água, utilizando a válvula de segurança. Deve purgar água
em vez de ar.
Se utilizar o sistema sem que o reservatório do aquecedor
de reserva esteja repleto de água, danificará o aquecedor
de reserva!
12 Válvulas de fecho
Certifique-se de que as válvulas de fecho estão bem instadas e
completamente abertas.
A utilização do sistema com as válvulas fechadas provoca
danos à bomba.

Ligar a unidade interior

Quando se liga a fonte de alimentação da unidade interior, o
controlador digital apresenta a indicação "88" durante a inicialização,
que pode durar até 30 segundos. Durante este processo, não é
possível utilizar a interface de utilizador.
Regulação da velocidade da bomba
A velocidade da bomba pode ser escolhida na própria bomba
(consulte "Componentes principais" na página 6).
A regulação predefinida é a alta velocidade (I). Se o fluxo de água no
sistema for demasiado elevado (por exemplo, se houver ruído de
água a correr), a velocidade pode ser regulada para para valores
baixos (II).
NOTA O velocímetro da bomba indica 3 regulações de
velocidade. Contudo, só existem 2 regulações de
velocidade: velocidade baixa ou alta. A regulação que
relativa a "velocidade média", no velocímetro, é igual à
velocidade baixa.

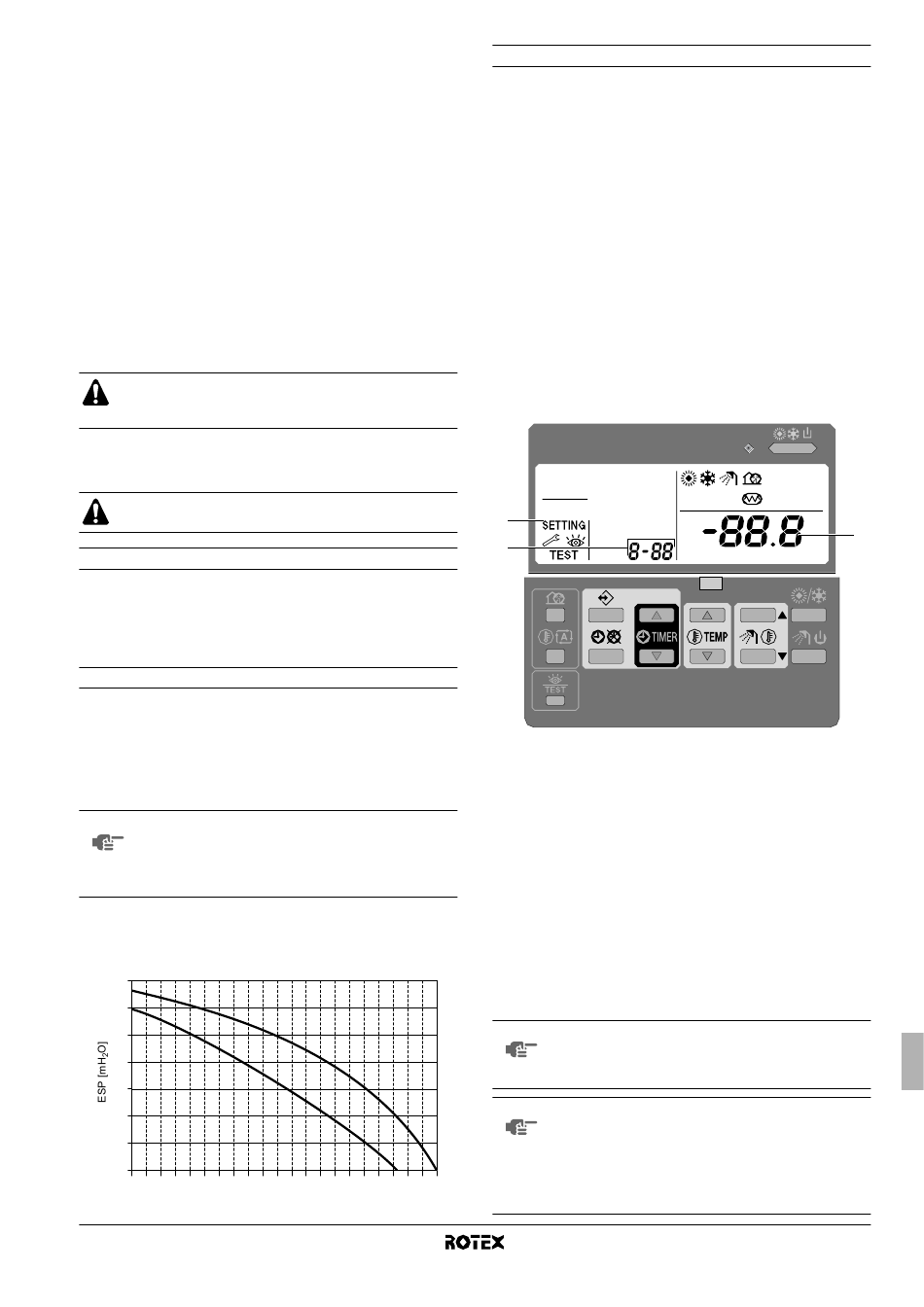

A pressão estática externa disponível (ESP, expressa em mH
termos do fluxo de água (l/min) é apresentada no gráfico que se
segue.
7
6
5
I I I I
4
3
2
1
0
16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58
RKHBH/X016AB
Unidade interior para o sistema de bomba de calor ar/água
4PW50205-1A
O), em
2
I I
[l/min]
Regulações locais
A unidade interior deve ser configurada pelo instalador, de acordo
com o ambiente da instalação (clima, opções instaladas, etc.) e face
às necessidades do utilizador. Para tal, estão disponíveis várias
regulações locais. Acede-se a estas regulações locais, para as
programar, através da interface de utilizador da unidade interior.
A cada regulação local está atribuído um número ou código de
3 algarismos (por exemplo, [5-03]), que é apresentado no visor da
interface de utilizador. O primeiro algarismo [5] indica o 'primeiro
código' – o grupo de regulações. O segundo e o terceiro algarismos
[03], em conjunto, indicam o 'segundo código'.
Na secção "Tabela de regulações locais" na página 24, encontra-se
a lista de todas as regulações locais e os respectivos valores de
fábrica. Essa lista também contém 2 colunas, onde pode registar a
data e os valores das regulações locais alteradas relativamente ao
valor predefinido de fábrica.
Na secção "Descrição pormenorizada" na página 19, encontra-se
uma descrição pormenorizada de cada regulação local.
Procedimento
Para alterar uma ou mais regulações locais, proceda da forma que
se indica de seguida.
3
2
Carregue no botão z durante pelo menos 5 segundos, para
1
entrar em FIELD SET MODE (modo de regulações locais).
É apresentado o ícone $ (3). É indicado o código da
regulação local que se encontra escolhida ; (2), com o valor
regulado à direita - (1).
Carregue no botão bgi para escolher o primeiro código
2
da regulação local desejada.
Carregue no botão bgj para escolher o segundo código
3
da regulação local desejada.
Carregue nos botões pfi e pfj para alterar o
4
valor regulado para a regulação local escolhida.
Guarde o valor novo, carregando no botão pr.
5
6 Repita os passos 2 a 4, para alterar outras regulações locais
que deseje.
Quando estiver satisfeito, carregue no botão z para sair do
7
FIELD SET MODE (modo de regulações locais).
NOTA As alterações efectuadas a uma regulação local só
são armazenadas quando se carrega no botão pr.
Se mudar o código de regulação ou carregar no botão
z, a alteração efectuada é anulada.
■
NOTA Antes da unidade ser embalada, as regulações
foram efectuadas para os valores indicados em
"Tabela de regulações locais" na página 24.
■
Ao sair do FIELD SET MODE (modo de
regulações locais), pode ser apresentada a
indicação "88" no visor LCD da interface de
utilizador, enquanto a unidade se inicializa.
1
