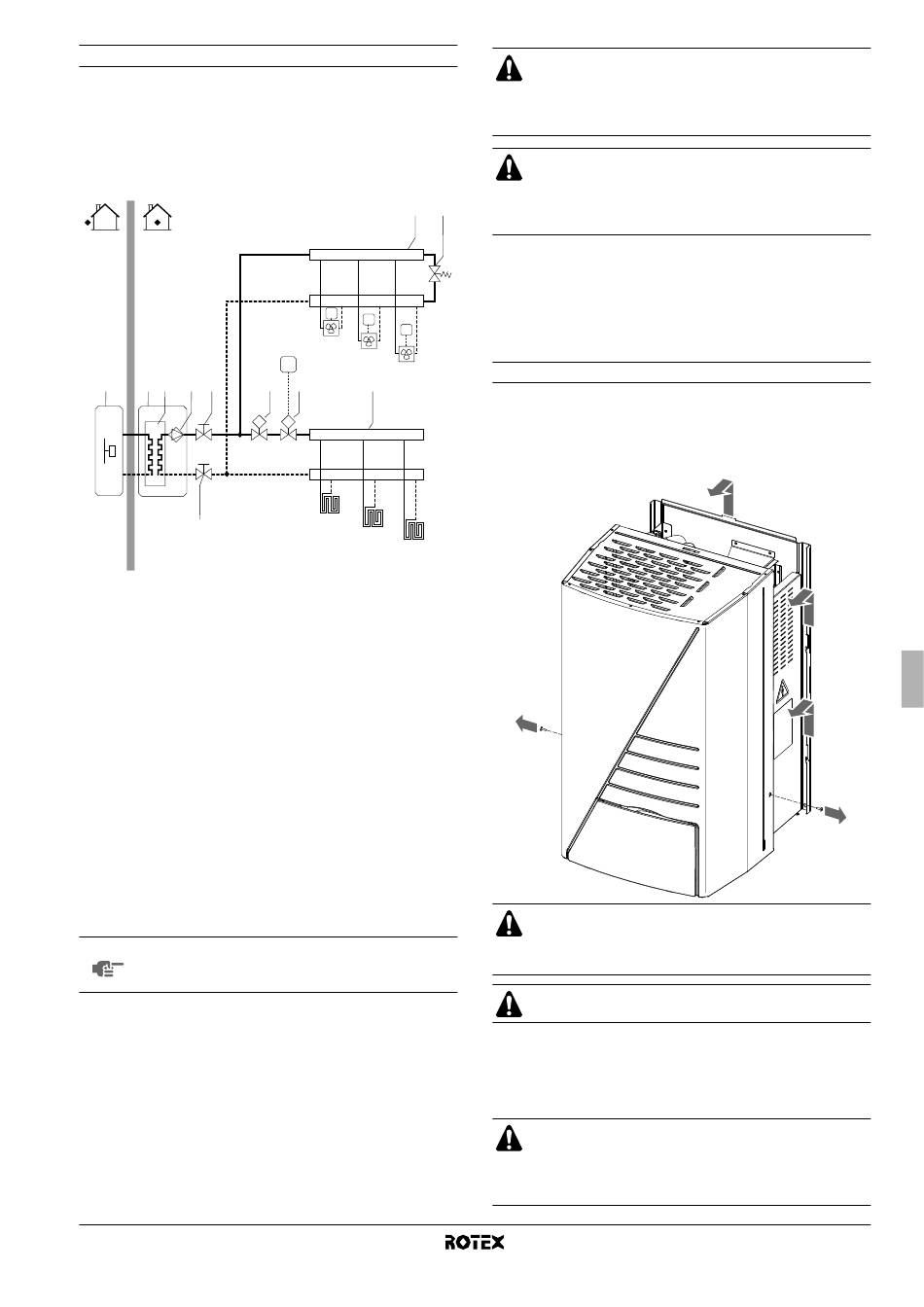

Anwendung 4
Anwendung der Raumkühlung und -heizung ohne einen an die
Inneneinheit angeschlossenen Raumthermostat, aber mit einem
Raumthermostat für reine Heizung, der die Bodenheizung regelt und
einem Kühl-/Heizthermostat, der die Ventilator-Konvektoren regelt.
Die Heizung erfolgt über Bodenheizungskreisläufe und Ventilator-
Konvektoren. Die Kühlung ist nur über Ventilator-Konvektoren
vorgesehen.
1
2
3
4
5
7
1
Außeneinheit
2
Inneneinheit
3
Wärmetauscher
4
Pumpe
5
Absperrventil
6
Kollektor (bauseitig)
7
Absperrventil
9
Bypass-Ventil
(bauseitig)
13
Motorisiertes
2-Wege-Ventil, um die
Bodenheizungskreisläu
fe während des Kühl-
betriebs abzuschalten
(bauseitig)
Pumpenbetrieb
Wenn kein Thermostat an die Inneneinheit (2) angeschlossen ist,
kann die Pumpe (4) so konfiguriert werden, dass sie entweder so
lange läuft wie die Inneneinheit eingeschaltet ist oder bis die
erforderliche Wassertemperatur erreicht wird.
HINWEIS
Einzelheiten zur Pumpenkonfiguration können unter
"Konfiguration des Pumpenbetriebs" auf Seite 17
eingesehen werden.
Raumheizung und -kühlung
Der Kunde wählt entsprechend der Jahreszeit Kühlen oder Heizen
über die Benutzerschnittstelle an der Inneneinheit.
Die Außeneinheit (1) nimmt den Betrieb im Kühlmodus oder
Heizmodus auf, um die Soll-Austrittswassertemperatur zu erreichen.
Das 2-Wege-Ventil (13) ist geöffnet, wenn die Einheit sich im Heiz-
modus befindet. Heißes Wasser wird sowohl von den Ventilator-
Konvektoren als auch den Bodenheizungskreisläufen geliefert.
Wenn die Einheit im Kühlmodus ist, wird das motorisierte 2-Wege-
Ventil (13) geschlossen, um zu verhindern, dass kaltes Wasser durch
die Bodenheizungskreisläufe (FHL) läuft.
