NOTA Prima della spedizione, i valori devono essere
impostati come
impostazioni in loco" a pagina 24.
■
All'uscita dalla modalità di impostazione in loco,
durante l'inizializzazione dell'unità sul display LCD
dell'interfaccia
visualizzata l'indicazione "88".

Descrizione dettagliata

[0] Livello autorizzazione utente
Se richiesto, alcuni pulsanti dell'interfaccia dell'utente possono
essere resi indisponibili per l'utente.
Sono definiti tre livelli di autorizzazione (fare riferimento alla tabella
seguente). Per passare tra il livello 1 e i livelli 2/3, premere contem-
poraneamente i pulsanti pfi e pfj e, subito dopo, i
pulsanti s e ba, tenendo premuti i 4 pulsanti per almeno 5 secondi
(modalità normale). Sull'interfaccia dell'utente non viene visualizzata
alcuna indicazione. Se viene selezionato il livello 2/3, l'attuale livello
di autorizzazione (2 o 3) è determinato dalla prima impostazione in
loco [0-00].
Pulsante
Pulsante per Modalità
s
basso rumore
Pulsante del set point
ba
dipendente dal clima
Tasto di
attivazione/disattivazio
pr
ne timer
di programmazione
Pulsante di
<
programmazione
pf
Tasti di regolazione
dell'ora
i
pf
j
Pulsante di
z
ispezione/collaudo

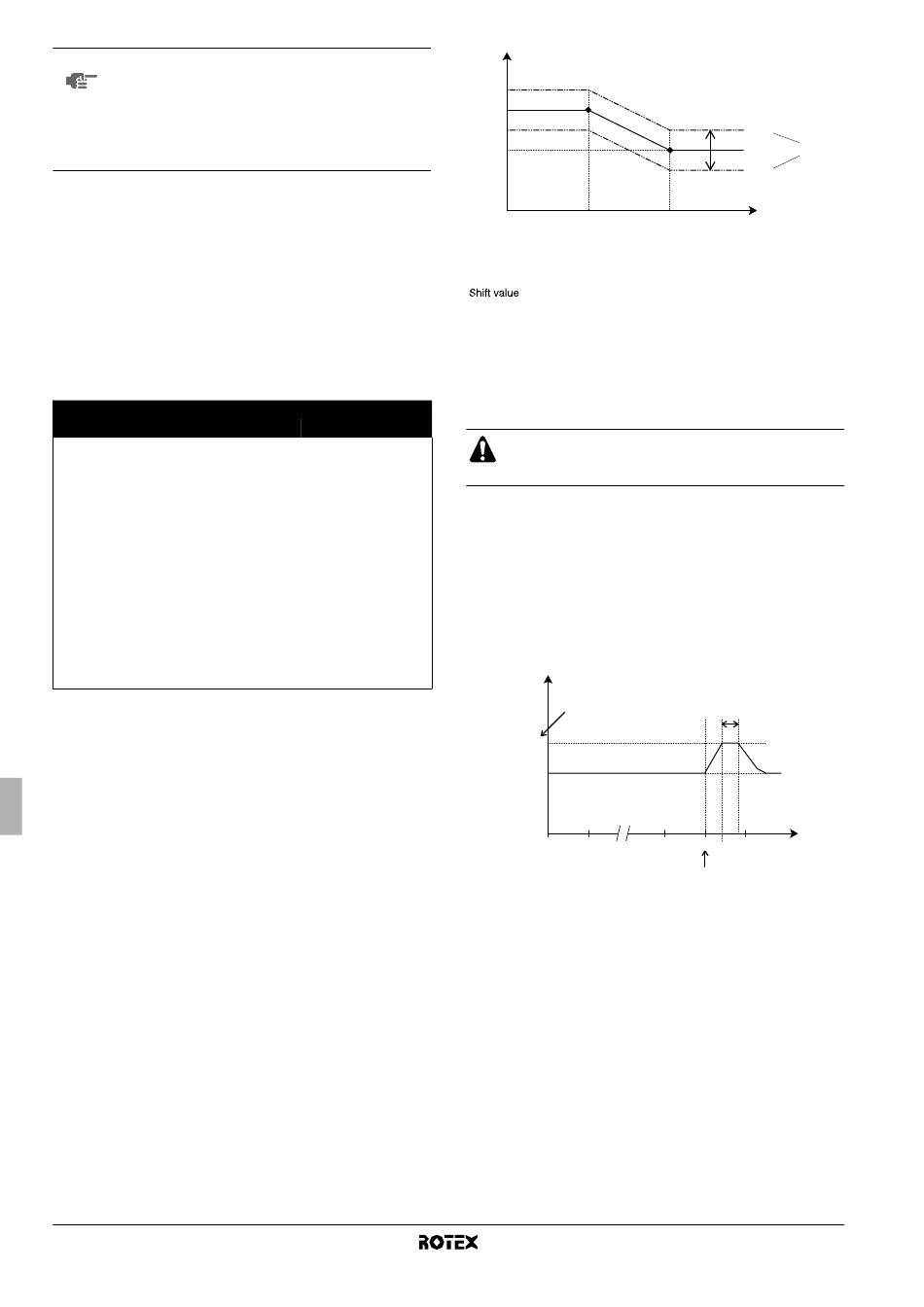

[1] Set point dipendente dal clima (solo riscaldamento)
Le impostazioni in loco per il set point dipendente dal clima
definiscono i parametri per il funzionamento dipendente dal clima
dell'unità. Durante il funzionamento dipendente dal clima la tempera-
tura dell'acqua viene determinata automaticamente secondo la
temperatura esterna: a temperature esterne più fredde corrisponde
un'acqua più calda e viceversa. Durante il funzionamento dipendente
dal clima, l'utente può aumentare o diminuire la temperatura target
dell'acqua di un massimo di 5°C. Consultare il manuale d'uso per
ulteriori informazioni sul funzionamento dipendente dal clima.
■ [1-00] Temperatura ambiente bassa (Lo_A): temperatura
esterna bassa.
■ [1-01] Temperatura ambiente alta (Hi_A): temperatura
esterna alta.
■ [1-02] Set point a temperatura ambiente bassa (Lo_Ti): la
temperatura target dell'acqua
temperatura esterna è uguale o inferiore alla temperatura
ambiente bassa (Lo_A).
Il valore Lo_Ti deve essere maggiore di Hi_Ti, in quanto per
temperature esterne più fredde (Lo_A) è richiesta acqua più
calda.
■ [1-03] Set point a temperatura ambiente alta (Hi_Ti): la
temperatura target dell'acqua
temperatura esterna è uguale o superiore alla temperatura
ambiente alta (Hi_A).
Il valore Hi_Ti deve essere minore di Lo_Ti, in quanto per
temperature esterne più calde (Hi_A) è sufficiente acqua
meno calda.
Manuale d'installazione
19
indicato in "Tabella delle
dell'utente potrebbe essere
Livello di autorizzazione
1 2 3
utilizzabile — —
utilizzabile — —
utilizzabile utilizzabile —
utilizzabile — —
utilizzabili — —
utilizzabile — —
in uscita quando
in uscita quando
T
t
Lo_Ti
Hi_Ti
Lo_A
T
Temperatura target dell'acqua
t
T
Temperatura ambiente (esterna)
A
= Valore di scostamento
[2] Funzione di disinfezione
Applicabile solo alle installazioni dotate di serbatoio dell'acqua calda
per usi domestici.
La funzione di disinfezione disinfetta il serbatoio dell'acqua calda per
usi domestici mediante il riscaldamento periodico dell'acqua per usi
domestici a una temperatura specifica.
Le impostazioni in loco per la funzione di disinfezione
devono essere configurate dall'installatore conformemente
alle normative locali e nazionali.
■ [2-00] Intervallo di funzionamento: giorno/i della settimana in
cui l'acqua per usi domestici deve essere riscaldata.
■ [2-01] Stato: definisce se la funzione di disinfezione è attivata
(1) o disattivata (0).
■ [2-02] Ora di avvio: ora del giorno in cui l'acqua per usi
domestici deve essere riscaldata.
■ [2-03]
Set point: temperatura
raggiungere.
■ [2-04] Intervallo: periodo di tempo che definisce il tempo per
il quale deve essere mantenuta la temperatura del set point.
T
DHW
[2-03]
T
H
T
U
00.00 01.00
T
Temperatura dell'acqua calda per usi domestici
DHW
T Temperatura del set point dell'utente (come impostata
U
nell'interfaccia dell'utente)
T
Temperatura elevata del set point [2-03]
H
la
t Tempo
la
Unità interna per sistema a pompe di calore aria-acqua
+ 05
00 Shift value
– 05
Hi_A T
A
elevata dell'acqua
[2-04]
22.00 23.00 24.00 t
[2-02]
RKHBH/X016AB
4PW50205-1A
