Bedrading van de 3-wegsklep
1 Sluit met behulp van de juiste kabel de klepbesturingskabel aan op
de juiste klemmen zoals aangegeven in het bedradingsschema.
Twee soorten 3-wegskleppen kunnen worden aan-
gesloten. De bedrading verschilt naar gelang het type:
■
3-wegsklep type "terugtrekveer met 2 draden"
De 3-wegsklep moet zodanig worden gemonteerd
dat wanneer
ruimteverwarmingscircuit is geselecteerd.
■
3-wegsklep type "SPST met 3 draden"
De 3-wegsklep moet zodanig worden gemonteerd
dat wanneer klempoorten 9 en 10 van voeding
worden voorzien, het verwarmingscircuit van water
voor huishoudelijk gebruik is geselecteerd.
Klep type
"terugtrekveer met 2 draden"
X2M 8 9 10
M
2 Bevestig de kabel(s) met behulp van kabelbinders aan de
bevestigingspunten voor trekontlasting.

Aansluiting op een voeding met kWh-voordeeltarief

Elektriciteitsmaatschappijen overal ter wereld doen hard hun best om
een stabiele elektriciteitsdienst te leveren tegen een concurrentiële
prijs en zijn vaak gemachtigd om klanten een voordeeltarief aan te
bieden, zoals bijvoorbeeld dag/nachttarieven, seizoenstarieven,
Wärmepumpentarif in Duitsland en Oostenrijk, ...
Deze apparatuur kan worden aangesloten op dergelijke systemen
met een voeding met kWh-voordeeltarief.
Neem contact op met de elektriciteitsmaatschappij die optreedt als
leverancier op de plaats waar deze apparatuur zal worden
geïnstalleerd om te vragen of de apparatuur kan worden aangesloten
op een systeem met een voeding met kWh-voordeeltarief.
Wanneer de apparatuur op een dergelijke voeding met kWh-
voordeeltarief is aangesloten, mag de elektriciteitsmaatschappij:
■
de voeding van de apparatuur voor bepaalde tijd onderbreken;
■
eisen dat de apparatuur gedurende een bepaalde periode
slechts een beperkte hoeveelheid stroom verbruikt.
De binnenunit is ontworpen om een inputsignaal te ontvangen dat de
unit in de stand gedwongen uit schakelt. Op dat ogenblik zal de
compressor van de buitenunit niet werken.
Montagehandleiding
15
ze niet geactiveerd is, het
Klep type
"SPST met 3 draden"
X2M 8 9 10
M
WAARSCHUWING
Voor een voeding met kWh-voordeeltarief zoals
hieronder afgebeeld als type 1
■
Als de voeding met kWh-voordeeltarief van het type is
waarbij de voeding niet wordt onderbroken, kunnen
de verwarmingen nog altijd worden aangestuurd.
Voor de verschillende mogelijkheden voor het
aansturen van verwarmingen wanneer het kWh-
voordeeltarief actief is, zie "[D] Voeding met kWh-
voordeeltarief" op pagina 24.
Als de verwarmingen moeten worden aangestuurd
wanneer de voeding met kWh-voordeeltarief uit is,
moeten deze verwarmingen op een afzonderlijke
voeding worden aangesloten.
■
Wanneer het kWh-voordeeltarief actief is en de
voeding niet onderbroken wordt, is stroomverbruik in
standby mogelijk (printplaat, controller, pomp, ...).
Voor een voeding met kWh-voordeeltarief zoals
hieronder afgebeeld als type 2 of 3
Als de voeding wordt uitgeschakeld wanneer het kWh-
voordeeltarief actief is, kunnen de verwarmingen niet
worden aangestuurd.
■
Deze voedingsonderbreking mag niet langer dan
2 uur duren; anders wordt de realtime klok van de
controller gereset.
■
Tijdens een voedingsonderbreking zal het display van
de controller leeg zijn.

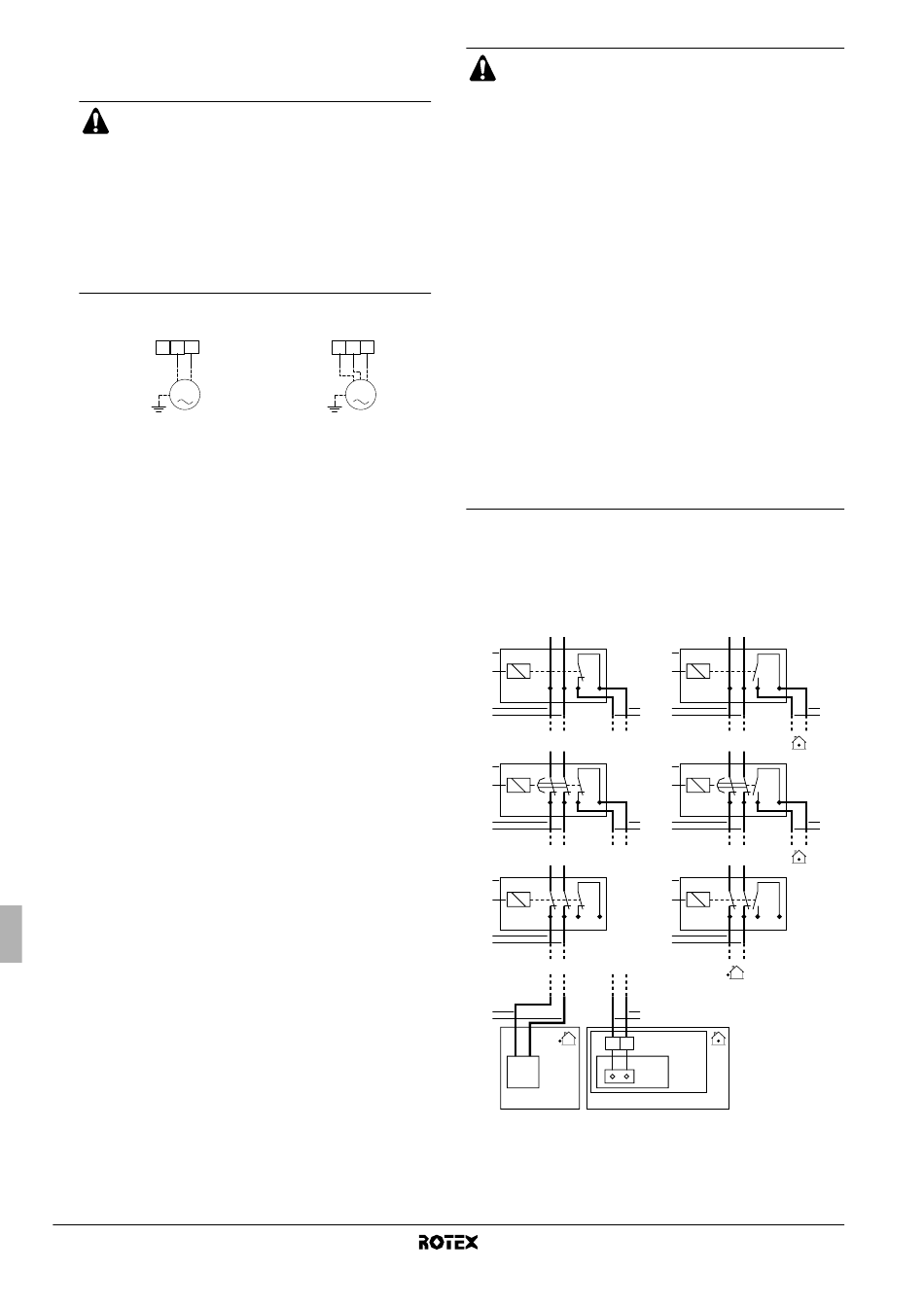

Mogelijke types voeding met kWh-voordeeltarief
Mogelijke aansluitingen en vereisten om de apparatuur aan te sluiten
op een dergelijke voeding ziet u in de onderstaande afbeelding:
[D-01]=1
L N
1
1
2 S2S
3
2 L N
1
2 S2S
3
3 L N
1
S2S
2
3
3
17 18
X40A
RHQ KHBH/X
* *
1 Kast voeding met kWh-voordeeltarief
2 Ontvanger voor het signaal van de elektriciteitsmaatschappij
3 Voeding naar buitenunit
(raadpleeg de montagehandleiding die bij de buitenunit is
geleverd)
4 Spanningsvrij contact naar binnenunit
Binnenunit voor lucht-water-warmtepompsysteem
[D-01]=2
L N
1
1
2 S2S
4 3
2 L N
1
2 S2S
4 3
3 L N
1
S2S
2
3
4
X2M
A1P
RKHBH/X016AB
4PW50205-1A
4
