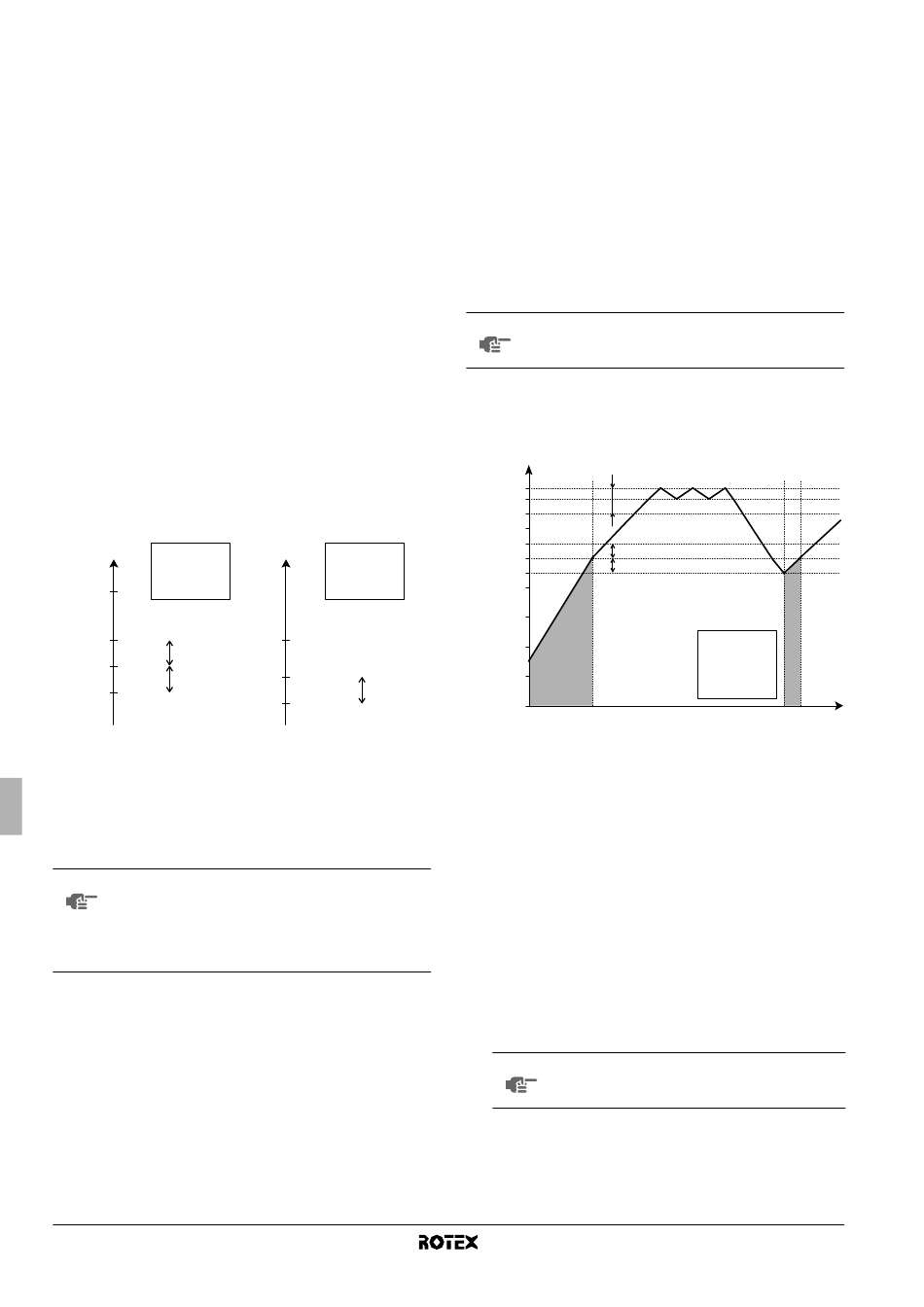

[6] Differenza di temperatura per il riscaldamento dell'acqua per
usi domestici
Applicabile solo alle installazioni dotate di serbatoio dell'acqua calda
per usi domestici.
Le impostazioni in loco per la "differenza di temperatura per il riscal-
damento dell'acqua per usi domestici" determinano le temperature
alle quali il riscaldamento dell'acqua per usi domestici da parte della
pompa di calore viene avviato (temperatura di accensione della
pompa di calore) e arrestato (temperatura di spegnimento della
pompa di calore).
Quando la temperatura dell'acqua calda per usi domestici scende
sotto la temperatura di accensione della pompa di calore (
riscaldamento dell'acqua per usi domestici da parte della pompa di
calore viene avviato. Non appena la temperatura dell'acqua calda per
usi domestici raggiunge la temperatura di spegnimento della pompa
di calore ( ) o la temperatura del set point dell'utente (
T
HP OFF
riscaldamento dell'acqua per usi domestici da parte della pompa di
calore viene arrestato (commutando la valvola a 3 vie).
La temperatura di spegnimento della pompa di calore, la temperatura
di accensione della pompa di calore e il rapporto con le relative
impostazioni in loco [6-00] e [6-01] vengono spiegati nell'illustrazione
sotto.
■ [6-00] Avvio: differenza di temperatura che determina la
temperatura di accensione della pompa di calore (
Vedere l'illustrazione.
■ [6-01] Arresto: differenza di temperatura che determina la
temperatura di spegnimento della pompa di calore (
Vedere l'illustrazione.
T > T
U HP MAX
T = 70°C
U
T(°C)
[6-01] = 7°C
[6-00] = 7°C
70 T
U
55 T
HP MAX
[6-01]
48 T
HP OFF
[6-00]
41 T
HP ON
T Temperatura del set point dell'utente (come impostata
U
nell'interfaccia dell'utente)
T Temperatura massima della pompa di calore in
HP MAX
corrispondenza del sensore nel serbatoio dell'acqua calda
per usi domestici (55°C)
T Temperatura di spegnimento della pompa di calore
HP OFF
T Temperatura di accensione della pompa di calore
HP ON
NOTA T è un valore teorico. In realtà la temperatura
HP MAX
massima del serbatoio raggiungibile con la pompa di
calore è 53°C. È consigliabile selezionare T
superiore a 48°C per migliorare le prestazioni della
pompa di calore nella modalità di riscaldamento
dell'acqua per usi domestici.
Manuale d'installazione
21
), il
T
HP ON
), il
T
U
).
T
HP ON
).
T
HP OFF
T < T
U HP MAX
T = 45°C
U
T(°C)
[6-01] = 7°C
[6-00] = 7°C
55 T
HP MAX
45 T = T
U HP OFF
[6-00]
38 T
HP ON
non
HP OFF
[7] Lunghezza del gradino dell'acqua calda per usi domestici
Applicabile solo alle installazioni dotate di serbatoio dell'acqua calda
per usi domestici.
Quando l'acqua per usi domestici viene riscaldata e la temperatura
del set point dell'acqua calda per usi domestici (come impostata
dall'utente) è stata raggiunta, il surriscaldatore continua a riscaldare
l'acqua per usi domestici fino a una temperatura di pochi gradi
superiore alla temperatura del set point, vale a dire la temperatura di
spegnimento del surriscaldatore. I gradi aggiuntivi sono specificati
dall'impostazione in loco per la lunghezza del gradino dell'acqua
calda per usi domestici. L'impostazione corretta impedisce al sur-
riscaldatore di accendersi e spegnersi ripetutamente (vibrazione) per
mantenere la temperatura del set point dell'acqua calda per usi
domestici. Nota: il surriscaldatore
temperatura dell'acqua calda per usi domestici scende di 2°C (valore
fisso) sotto la temperatura di spegnimento del surriscaldatore.
NOTA Se il timer per il surriscaldatore (consultare il manuale
d'uso) è attivo, il surriscaldatore entra in funzione solo
se consentito dal timer in questione.
■ [7-00] Lunghezza del gradino dell'acqua calda per usi
domestici: differenza di temperatura al di sopra della
temperatura del set point dell'acqua calda per usi domestici
prima che il surriscaldatore si spenga.
T
DHW
[7-00]
T
73
BH OFF
T
71
BH ON
T
70
U
60
T
55
HP MAX
[6-01]
T
48
HP OFF
[6-00]
T
41
HP ON
40
30
20
HP
10
0
BH Surriscaldatore
HP Pompa di calore. Se il tempo di riscaldamento da parte della
pompa di calore è eccessivo, è possibile ricorrere al
riscaldamento ausiliario da parte del surriscaldatore
T Temperatura di spegnimento del surriscaldatore
BH OFF
(T + [7-00])
U
T Temperatura di accensione del surriscaldatore
BH ON
(T – 2°C)
BH OFF
T Temperatura massima della pompa di calore in
HP MAX
corrispondenza del sensore nel serbatoio dell'acqua calda
per usi domestici
T Temperatura di spegnimento della pompa di calore
HP OFF
(T – [6-01])
HP MAX
T Temperatura di accensione della pompa di calore
HP ON
(T – [6-00])
HP OFF
T
Temperatura dell'acqua calda per usi domestici
DHW
T Temperatura del set point dell'utente (come impostata
U
nell'interfaccia dell'utente)
t Tempo
NOTA Se il funzionamento del surriscaldatore è limitato
([4-03]=0),
dell'impostazione in loco [7-00] non ha valore.
Unità interna per sistema a pompe di calore aria-acqua
si riaccende quando
T = 70°C
U
[7-00] = 3°C
BH HP
[6-01] = 7°C
[6-00] = 7°C
il set point del parametro
