Aquecimento de águas domésticas
Quando se activa o modo de aquecimento de águas domésticas
(quer por acção manual do utilizador, quer de forma automática
através de um temporizador), alcança-se a temperatura pretendida
para as águas quentes domésticas, por recurso combinado à
serpentina do permutador de calor e ao aquecedor eléctrico de
apoio.
Quando a temperatura das águas quentes domésticas é inferior ao
ponto de regulação configurado pelo utilizador, a válvula de 3 vias é
activada, para aquecer as águas domésticas com a bomba de calor.
Se houver grande solicitação de águas quentes domésticas ou uma
regulação muito elevada da temperatura delas, o aquecedor de apoio
(10) pode prestar aquecimento complementar.
É possível ligar uma válvula de 3 vias, quer seja de 2 ou
de 3 condutores
correctamente a válvula de 3 vias. Para mais detalhes,
consulte a secção "Ligação da válvula de 3 vias" na
página 15.
NOTA A unidade interior pode ser configurada para que,
perante temperaturas exteriores baixas, as águas
domésticas sejam aquecidas exclusivamente pelo
aquecedor de apoio. Desta forma, assegura-se que a
capacidade da bomba de calor fica disponível para
aquecimento do ambiente.
Para obter pormenores acerca da configuração do
tanque de água quente doméstica perante tempera-
turas exteriores baixas, consulte "Regulações locais"
na página 18, relativamente às regulações locais
[5-02] a [5-04].

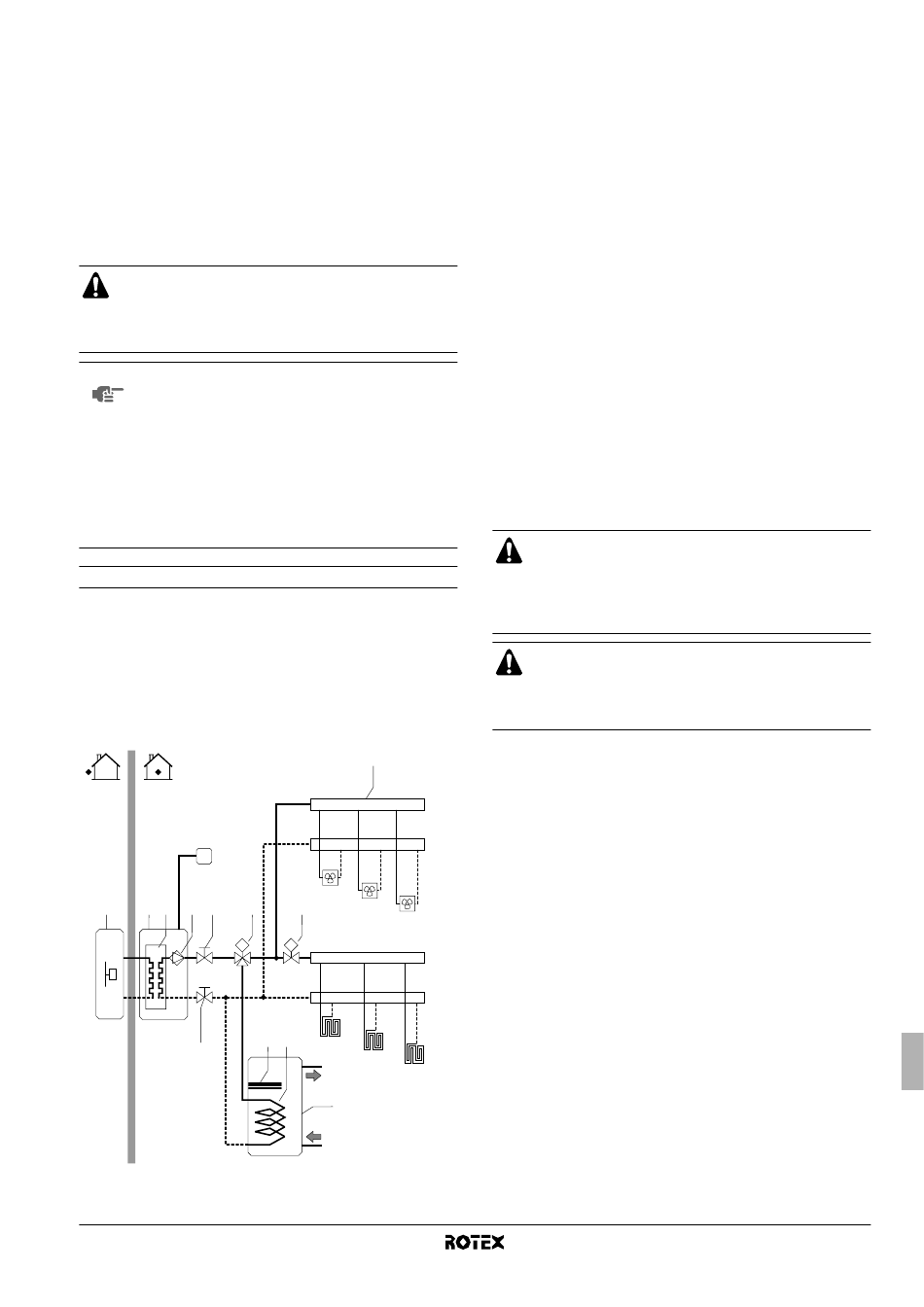

Aplicação 3
Aplicações de climatização (aquecimento e refrigeração) com um
termóstato de divisão adequado a comutação entre refrigeração
e aquecimento ligado à unidade interior. O aquecimento é efec-
tuado através dos circuitos de aquecimento do piso e das unidades
de ventilo-convecção. A refrigeração é efectuada exclusivamente
através das unidades de ventilo-convecção.
A água quente doméstica é fornecida através do tanque de água
quente doméstica, que está ligado à unidade interior.
T
1 2 3 4 5 8
M
7
RKHBH/X016AB
Unidade interior para o sistema de bomba de calor ar/água
4PW50205-1A
(8). Certifique-se de instalar
6
FCU1
13
FCU2
FCU3
M
10 11
FHL1
FHL2
FHL3
12 12
1 Unidade de exterior
2 Unidade interior
3 Permutador de calor
4 Bomba
5 Válvula de fecho
6 Colector (fornecimento
local)
7 Válvula de fecho
8 Válvula motorizada de
3 vias (fornecimento
local)
10 Aquecedor de apoio
11 Serpentina do
permutador de calor
Funcionamento da bomba e climatização (aquecimento e
refrigeração)
Conforme a estação do ano, o cliente deve escolher refrigeração ou
aquecimento no termóstato da divisão (T). Não é possível efectuar
esta escolha através da interface de utilizador.
Quando o termóstato da divisão (T) solicita aquecimento ou refrige-
ração para efeitos de climatização, a bomba começa a trabalhar e a
unidade interior (2) comuta para o modo de refrigeração ou para o
modo de aquecimento. A unidade de exterior (1) começa a trabalhar
para alcançar a temperatura pretendida para a saída de água
(quente ou fria).
No modo de refrigeração, a válvula motorizada de 2 vias (13) fecha-
se, para evitar que a água fria percorra os circuitos de aquecimento
do piso (FHL, "Floor heating loops").
Certifique-se de que liga os fios do termóstato aos
terminais correctos (consulte "Ligação do cabo do
termóstato" na página 14) e de que os interruptores de
configuração são posicionados devidamente (consulte
"Configuração da instalação do termóstato da divisão" na
página 16).
A ligação da válvula de 2 vias (13) é diferente de uma
válvula NC ("normalmente fechada") ou NO ("normal-
mente aberta")! Certifique-se de que liga os terminais com
os números correctos, como se pormenoriza no esquema
eléctrico.
A determinação do funcionamento (ligar ou desligar o aquecimento
ou a refrigeração) é efectuada pelo termóstato da divisão. Não é
possível efectuá-la na interface de utilizador da unidade interior.
Aquecimento de águas domésticas
O aquecimento de águas domésticas é descrito em "Aplicação 2" na
página 3.
12 Tanque de água quente
doméstica
13 Válvula motorizada de
2 vias (fornecimento
local)
FCU1..3 Ventilo-convector
(fornecimento local)
FHL1..3 Circuito de aquecimento
de piso (fornecimento
local)
T Termóstato da divisão,
com comutação entre
refrigeração e aqueci-
mento (fornecimento
local)
