Aplicaţia 3 - Rotex RKHBH016AB Manuel D'installation

Încălzirea apei menajere
Când este activat modul de încălzire a apei menajere (manual de
către utilizator, sau automat printr-un temporizator de program)
temperatura ţintă a apei menajere calde va fi realizată printr-o
combinaţie a serpentinei schimbătorului de căldură cu un încălzitor
electric auxiliar.
Când temperatura apei menajere calde este sub valoarea de
referinţă configurată de utilizator, ventilul cu 3 căi va fi activat pentru
a încălzi apa menajeră cu ajutorul pompei termice. În cazul unei
cereri mari de apă menajeră caldă sau al unui reglaj de temperatură
ridicată a apei menajere, încălzitorul auxiliar (10) poate asigura
încălzirea auxiliară.
Este posibil să racordaţi un ventil cu 3 căi (8) cu 2 fire sau
cu 3 fire. Aveţi grijă să instalaţi corect ventilul cu 3 căi.
Pentru detalii suplimentare, a se vedea "Cablarea
ventilului cu 3 căi" la pagina 14.
NOTĂ Unitatea interioară poate fi configurată astfel încât la
temperaturi exterioare scăzute, apa menajeră să fie
încălzită exclusiv de încălzitorul auxiliar. Aceasta
asigură disponibilitatea întregii capacităţi a pompei
termice pentru încălzirea spaţiului.
Detaliile privind configurarea rezervorului de apă
menajeră caldă pentru temperaturi exterioare scăzute
pot fi găsite la "Reglaje locale" la pagina 18,
configurări locale [5-02] la [5-04].

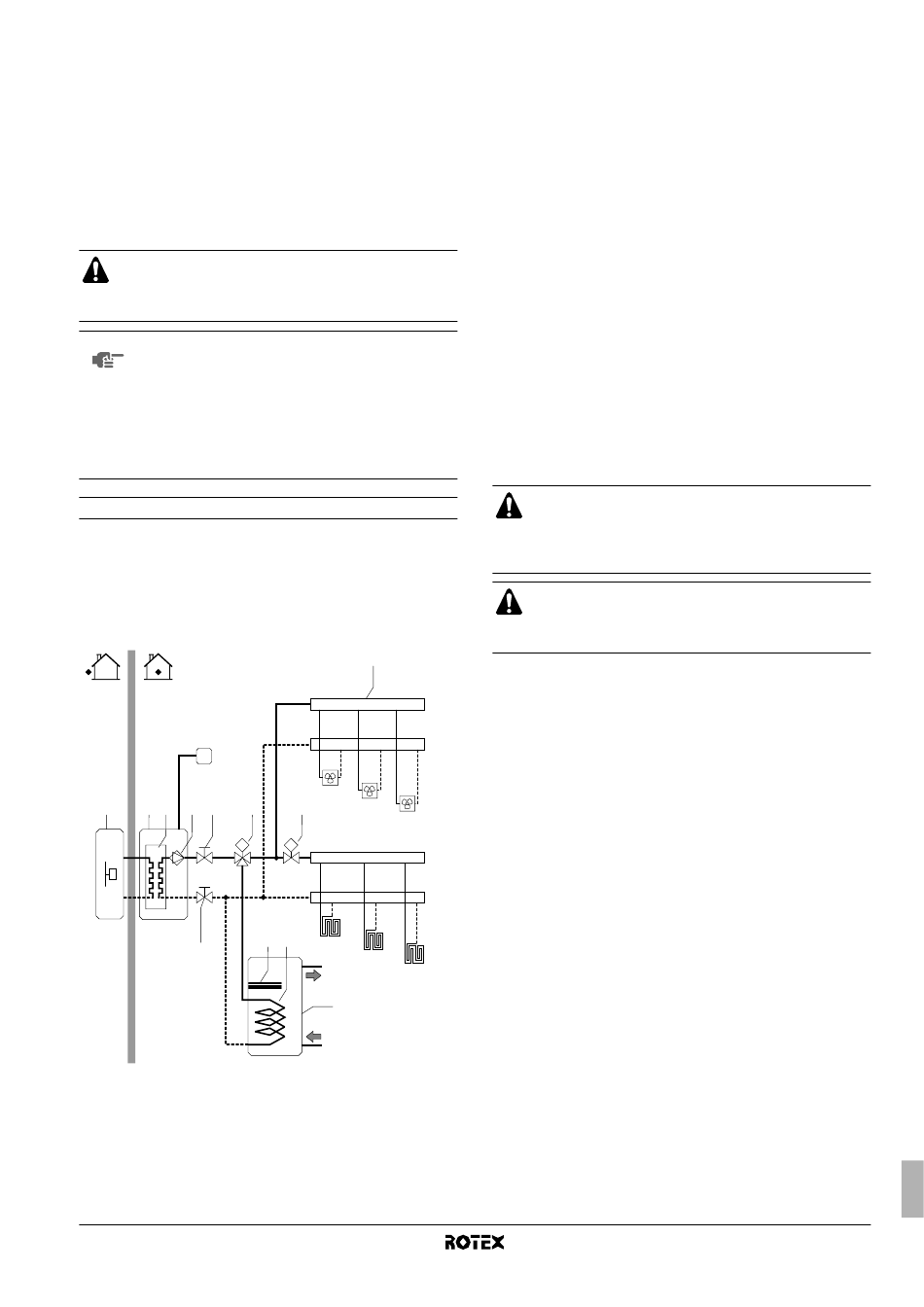

Aplicaţia 3
Aplicaţie de răcire şi încălzire a unui spaţiu cu un termostat de
încăpere corespunzător pentru
conectat la unitatea interioară. Încălzirea este asigurată prin bucle de
încălzire a duşumelei şi unităţi serpentină - ventilator. Răcirea este
asigurată numai prin unităţi serpentină - ventilator.
Apa menajeră caldă este furnizată prin rezervorul de apă menajeră
caldă care este racordat la unitatea interioară.
T
1 2 3 4 5 8
M
7
RKHBH/X016AB
Unitate interioară pentru sistem de pompă termică aer la apă
4PW50205-1A
comutarea răcire/încălzire
6
FCU1
13
FCU2
FCU3
M
10 11
FHL1
FHL2
FHL3
12 12
1 Unitatea exterioară
2 Unitate interioară
3 Schimbător de căldură
4 Pompă
5 Ventilul de închidere
6 Colector (procurare la
faţa locului)
7 Ventilul de închidere
8 Ventil cu 3 căi cu motor
(procurare la faţa locului)
10 Încălzitorul auxiliar
11 Serpentina
schimbătorului de căldură
Funcţionarea pompei şi încălzirea şi răcirea spaţiului
În funcţie de anotimp, clientul va selecta răcirea sau încălzirea pe
termostatul de încăpere (T). Această selectare nu este posibilă prin
acţionarea interfeţei utilizatorului.
Când răcirea/încălzirea unui spaţiu este cerută de termostatul de
încăpere (T), pompa va începe să funcţioneze iar unitatea interioară
(2) va comuta în "modul de răcire"/"modul de încălzire". Unitatea
exterioară (1) va începe să funcţioneze pentru a realiza temperatura
ţintă a apei reci/calde la ieşire.
În cazul modului de răcire, ventilul cu 2 căi cu motor (13) se va
închide pentru a împiedica trecerea apei reci prin buclele de încălzire
a duşumelei (FHL).
Aveţi grijă să conectaţi cablurile termostatului la bornele
corecte (a se vedea "Conexiunea cablului termostatului" la
pagina 14) şi să configuraţi
basculante (a se
termostatului de încăpere" la pagina 16).
Cablajul ventilului cu 2 căi (13) este diferit la ventilul NC
(normal închis) şi cel NO (normal deschis)! Aveţi grijă să
faceţi conexiunile la bornele cu numerele corecte aşa cum
este detaliat în schema de conexiuni.
Reglajului cuplare/decuplare al operaţiunii de încălzire/răcire este
făcut de termostatul de încăpere şi nu poate fi făcut de interfaţa
utilizatorului de pe unitatea interioară.
Încălzirea apei menajere
Încălzirea apei menajere este conform descrierii de la "Aplicaţia 2" la
pagina 3.
12 Rezervor de apă
menajeră caldă
13 Ventil cu 2 căi cu motor
(procurare la faţa locului)
FCU1..3 Unitate serpentină -
ventilator (procurare la
faţa locului)
FHL1..3 Buclă de încălzire a
duşumelei (procurare la
faţa locului)
T Termostat de încăpere cu
comutator răcire/încălzire
(procurare la faţa locului)
corect comutatoarele
vedea "Configurarea instalării
Manual de instalare
4
