Calcolo della pre-pressione del serbatoio di espansione
La pre-pressione (Pg) dipende dalla differenza di altezza massima
dell'installazione (H) ed è calcolata con la formula seguente:
Pg=(H/10+0,3) bar
Controllo del massimo volume d'acqua consentito
Per determinare il massimo volume d'acqua consentito nell'intero
circuito, attenersi alla procedura riportata di seguito:

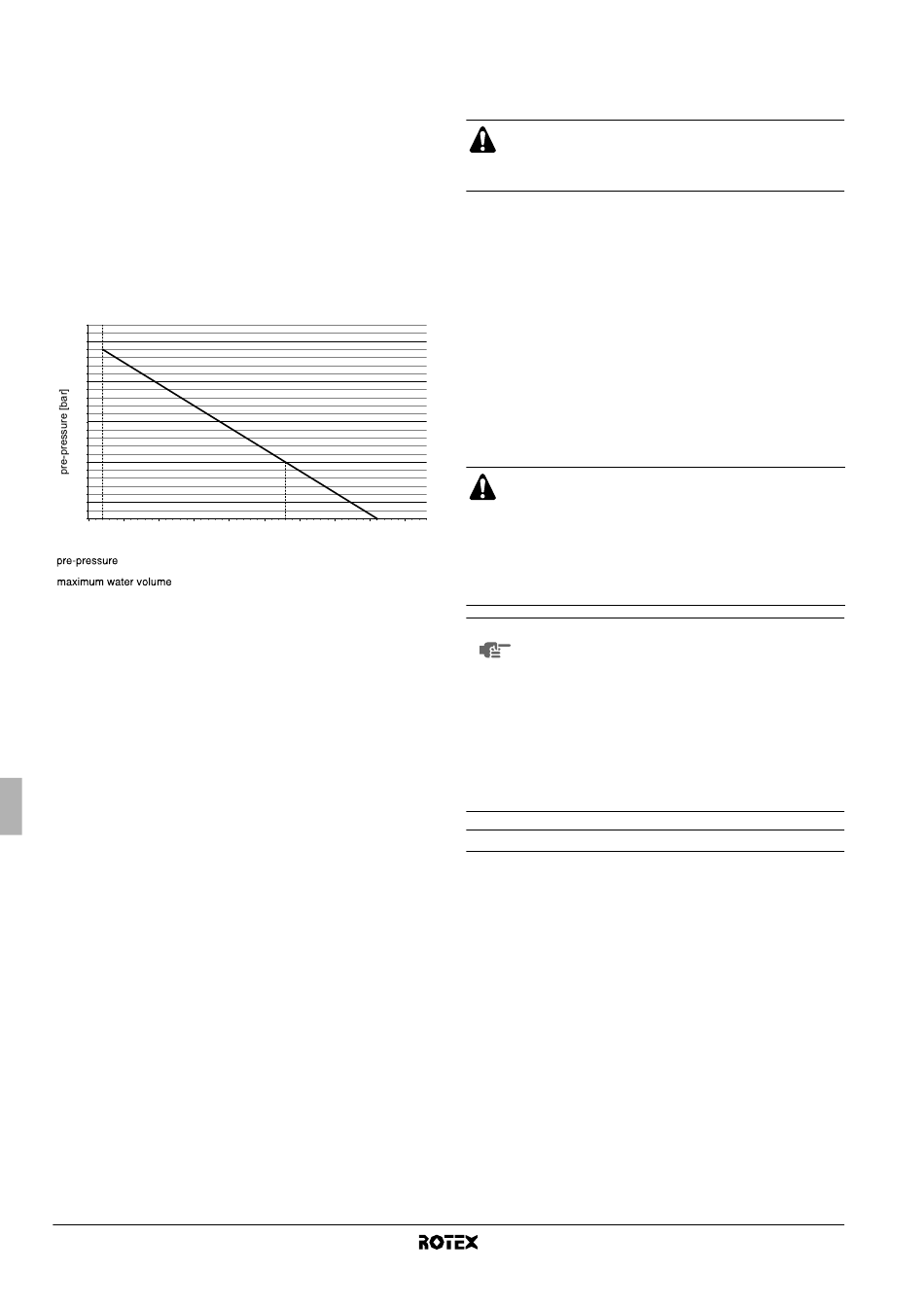

1 Utilizzando il grafico riportato di seguito, determinare il massimo
volume d'acqua consentito in base alla pre-pressione calcolata
(Pg).
2 Verificare che il volume di acqua totale nell'intero circuito
idraulico sia inferiore a questo valore.
In caso contrario, il serbatoio di espansione all'interno dell'unità
interna è troppo piccolo per l'installazione.
2.5
2
1.5
1
0.5
0.3
0 20 50 100 150 200
maximum water volume [l]
= pre-pressione
= volumi massimo dell'acqua
Esempio 1
Un'unità a pompa di calore viene installata 5 m al di sotto del punto
più alto del circuito idraulico. Il volume di acqua totale nel circuito
idraulico è 100 l.
In questo esempio, non sono richieste azioni o regolazioni.
Esempio 2
Un'unità a pompa di calore viene installata nel punto più alto del
circuito idraulico. Il volume di acqua totale nel circuito idraulico
è 350 l.
Risultato:
■
350 l è maggiore di 280 l, pertanto la pre-pressione deve essere
diminuita (vedere la tabella precedente).
■
La pre-pressione richiesta è la seguente:
Pg = (H/10 + 0,3) bar = (0/10 + 0,3) bar = 0,3 bar
■
Il massimo volume d'acqua corrispondente può essere letto dal
grafico: circa 410 l.
■
Poiché il volume d'acqua totale (350 l) è inferiore al massimo
volume d'acqua (410 l), il serbatoio di espansione è sufficiente
per l'installazione.
Impostazione della pre-pressione del serbatoio di
espansione
Nel caso sia necessario modificare la pre-pressione del serbatoio di
espansione (1 bar), attenersi alle seguenti linee guida:
■
Utilizzare solo azoto secco per impostare la pre-pressione del
serbatoio di espansione.
■
Un'impostazione inadeguata della pre-pressione del serbatoio di
espansione può provocare malfunzionamenti del sistema. Di
conseguenza, la pre-pressione deve essere regolata da un
installatore qualificato.
Manuale d'installazione
11
250 300 350 400 450
Collegamento del circuito acqua
I collegamenti del circuito acqua devono essere eseguiti secondo le
indicazioni dello scherma d'assieme, vale a dire rispettando le
indicazioni di ingresso e di uscita acqua.
Fare attenzione a non deformare le tubature dell'unità
esercitando una forza eccessiva durante i collegamenti. La
deformazione della tubatura può causare il malfunziona-
mento dell'unità.
Possono insorgere dei problemi in caso di presenza nel circuito di
sporcizia. Per l'esecuzione dei collegamenti del circuito idraulico
occorre quindi tenere in considerazione quanto segue:
■
Usare solo tubi puliti.
■
Tenere i tubi rivolti verso il basso durante ogni operazione di
sbavatura.
■
Chiudere i tubi prima di farli passare all'interno di fori praticati
nelle pareti, in modo da prevenire l'ingresso di calcinacci.
■
Utilizzare un buon sigillante per filettature per sigillare gli
attacchi. Il sigillante deve resistere alle pressioni e alle
temperature del sistema.
■
Se si utilizzano tubazioni metalliche non in rame, isolare tali
materiali dagli altri per impedire la corrosione galvanica.
■
Poiché il rame è un materiale duttile, utilizzare utensili adatti per
il collegamento del circuito idraulico. L'utilizzo di utensili non
adatti potrebbe causare danni alle tubature.
■
I refrigeratori devono essere utilizzati solo in un
sistema idraulico chiuso. L'utilizzo con un circuito
acqua aperto può comportare una corrosione
eccessiva delle tubazioni dell'acqua.
■
Non utilizzare mai componenti rivestiti in zinco nel
circuito idraulico. Può verificarsi una corrosione
eccessiva di queste parti se nel circuito idraulico
interno dell'unità sono utilizzate tubazioni in rame.
■
In caso di uso di valvola a 3 vie nel circuito
NOTA
idraulico.
Scegliere preferibilmente una valvola a 3 vie di
tipo sferico
dell'acqua calda per usi domestici e del circuito
idraulico di riscaldamento a pavimento.
■
In caso di uso di valvola a 3 vie o a 2 vie nel
circuito idraulico.
Il tempo di commutazione massimo consentito
per la valvola dovrebbe essere inferiore a
60 secondi.

Carico dell'acqua

1 Collegare l'alimentazione idrica a una valvola di drenaggio e di
alimentazione (vedere "Componenti principali" a pagina 6).
2 Assicurarsi che la valvola automatica di spurgo dell'aria sia
aperta (almeno 2 giri).
3 Riempire con acqua fino a quando il manometro indica una
pressione di circa 2,0 bar. Rimuovere la maggior quantità di aria
possibile dal circuito utilizzando le valvole di spurgo. L'aria
presente nel circuito idraulico può causare problemi di funziona-
mento del riscaldatore di riserva.
4 Controllare che il serbatoio del riscaldatore di riserva sia
riempito con acqua, aprendo la valvola di sicurezza. L'acqua
deve fuoriuscire dalla valvola.
