Tubagens de refrigerante

Relativamente a todas as indicações, instruções e especificações
relativas a tubagens de refrigerante entre as unidades interior e de
exterior, consulte o manual de instalação da unidade de exterior.
O tubo de gás e o tubo de líquido da unidade interior encontram-se
nos locais indicados em "Componentes principais" na página 6.
Especificações da
tubagem de refrigerante Unidade interior
Ligação do tubo de gás
Ligação do tubo de líquido
Ao ligar as tubagens de refrigerante, utilize sempre duas
chaves (francesas ou de bocas), para apertar ou
desapertar as porcas! Se não o fizer, as conexões de
tubagem podem ficar danificadas ou com fugas.
Tubagens de água
Verificação do circuito da água
As unidades estão equipadas com uma entrada de água e uma
saída de água para ligação a um circuito de água. O circuito deve ser
instalado por um técnico qualificado e satisfazer os regulamentos
europeus e nacionais relevantes.
A unidade só deve ser usada num sistema de água
fechado. Se for aplicada num sistema de água aberto,
pode verificar-se o aparecimento de níveis excessivos de
corrosão nas tubagens de água.
Antes de continuar a instalação da unidade verifique os seguintes
pontos:
■
A pressão máxima da água é de 3 bar.
■
Juntamente com a unidade, foram fornecidas duas válvulas de
fecho. Para facilitar as operações de manutenção e assistência,
instale-as na unidade interior, uma na entrada de água e outra
na saída de água. Tenha em atenção a posição das válvulas de
fecho. A orientação das válvulas integradas de drenagem e de
enchimento é importante para as intervenções técnicas.
Consulte a figura 3.
■
Devem ser instaladas torneiras de esgoto em todos os pontos
baixos do sistema, para permitir um escoamento total do
circuito durante as acções de manutenção.
São fornecidas três válvulas de drenagem: duas estão
integradas nas válvulas de fecho e uma está no reservatório de
expansão. Destinam-se a escoar a água do sistema de água da
unidade interior.
■
Certifique-se de que o escoamento da válvula de segurança é
adequado, para evitar que a água entre em contacto com os
componentes eléctricos.
■
Devem ser instaladas entradas de ar em todos os pontos altos do
sistema. As entradas de ar devem situar-se em pontos facilmente
acessíveis para os trabalhos de assistência técnica. No interior
da unidade existe uma purga de ar automática. Verifique se esta
válvula de purga de ar não está demasiado apertada, para que
continue a ser possível libertar automaticamente ar que se
introduza no circuito de água.
■
Certifique-se de que os componentes instalados nas tubagens
locais conseguem suportar a pressão da água.
RKHBH/X016AB
Unidade interior para o sistema de bomba de calor ar/água
4PW50205-1A
Unidade de exterior
15,9 mm 15,9 mm
(5/8 pol.) (5/8 pol.)
9,5 mm 9,5 mm
(3/8 pol.) (3/8 pol.)
Verificação do volume de água e da pré-pressão do
reservatório de expansão
A unidade está equipada com um reservatório de expansão de
10 litros, com uma pré-pressão de fábrica de 1 bar.
Para assegurar o bom funcionamento da unidade, pode ser
necessário ajustar a pré-pressão do reservatório de expansão e
verificar os volumes mínimo e máximo de água.
1 Verifique se o volume total de água da instalação, excluindo o
volume interno de água da unidade interior, é de pelo menos
20 l. Consulte o documento "Especificações técnicas" na
página 30, para saber qual o volume interno de água da
unidade interior
Na maior parte das aplicações, este volume mínimo de
água produz um resultado satisfatório.
Contudo, em processo críticos e em divisões com grande
carga térmica, pode ser necessário um volume de água
superior.
Quando a circulação em cada circuito de aquecimento
ambiente é controlada por válvulas activadas à distância, é
importante que este volume mínimo de água seja
assegurado, mesmo com todas as válvulas fechadas.

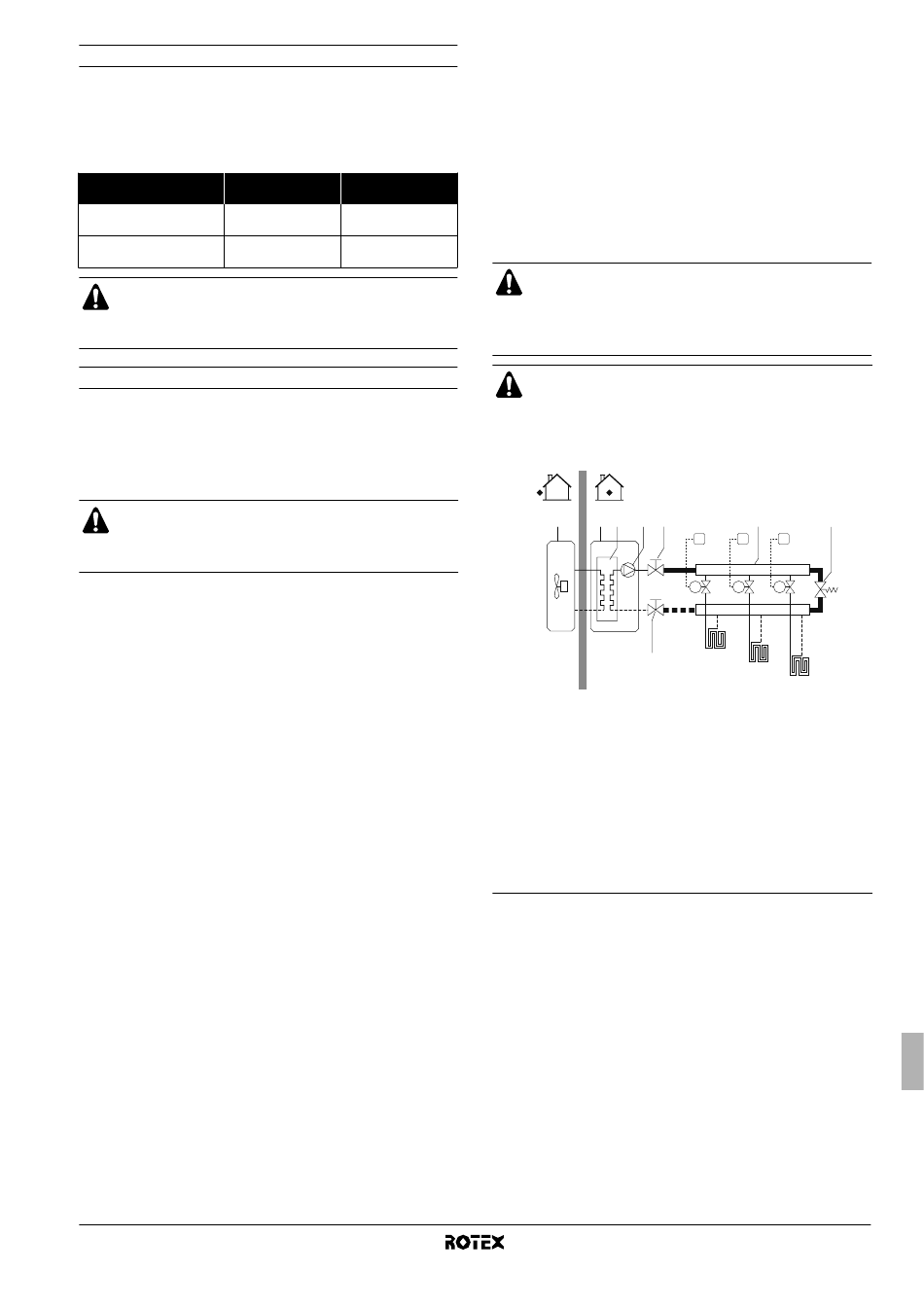

Exemplo
1 2 3 4 5
7
1 Unidade de exterior
2 Unidade interior
3 Permutador de calor
4 Bomba
5 Válvula de fecho
6 Colector (fornecimento
local)
7 Válvula de fecho
2 Utilizando a tabela que se segue, determine se é necessário
algum ajuste da pré-pressão do reservatório de expansão.
3 Utilizando a tabela e instruções seguintes, determine se o
volume total de água da instalação é inferior ao máximo
permitido.
6 8
T1 T2 T3
M1 M2 M3
FHL1
FHL2
FHL3
8 Válvula de derivação
(fornecimento local)
FHL1..3 Circuito de aquecimento
do piso
(fornecimento local)
T1..3 Termóstatos de cada
divisão (fornecimento
local)
M1..3 Válvulas motorizadas de
controlo do circuito FHL1
(fornecimento local)
