Le parti interne dell'unità possono essere calde.
■
Per accedere ai componenti del quadro elettrico, ad esempio
per effettuare i collegamenti elettrici sul posto, rimuovere il
coperchio di servizio del quadro elettrico. A tal fine, allentare le
viti anteriori e rimuovere il coperchio di servizio del quadro
elettrico.
Togliere tutta l'alimentazione (alimentazione dell'unità
esterna, nonché alimentazione del riscaldatore di riserva e
del serbatoio dell'acqua calda per usi domestici (se
applicabile)) prima di rimuovere il coperchio di servizio del
quadro elettrico.
RKHBH/X016AB
Unità interna per sistema a pompe di calore aria-acqua
4PW50205-1A

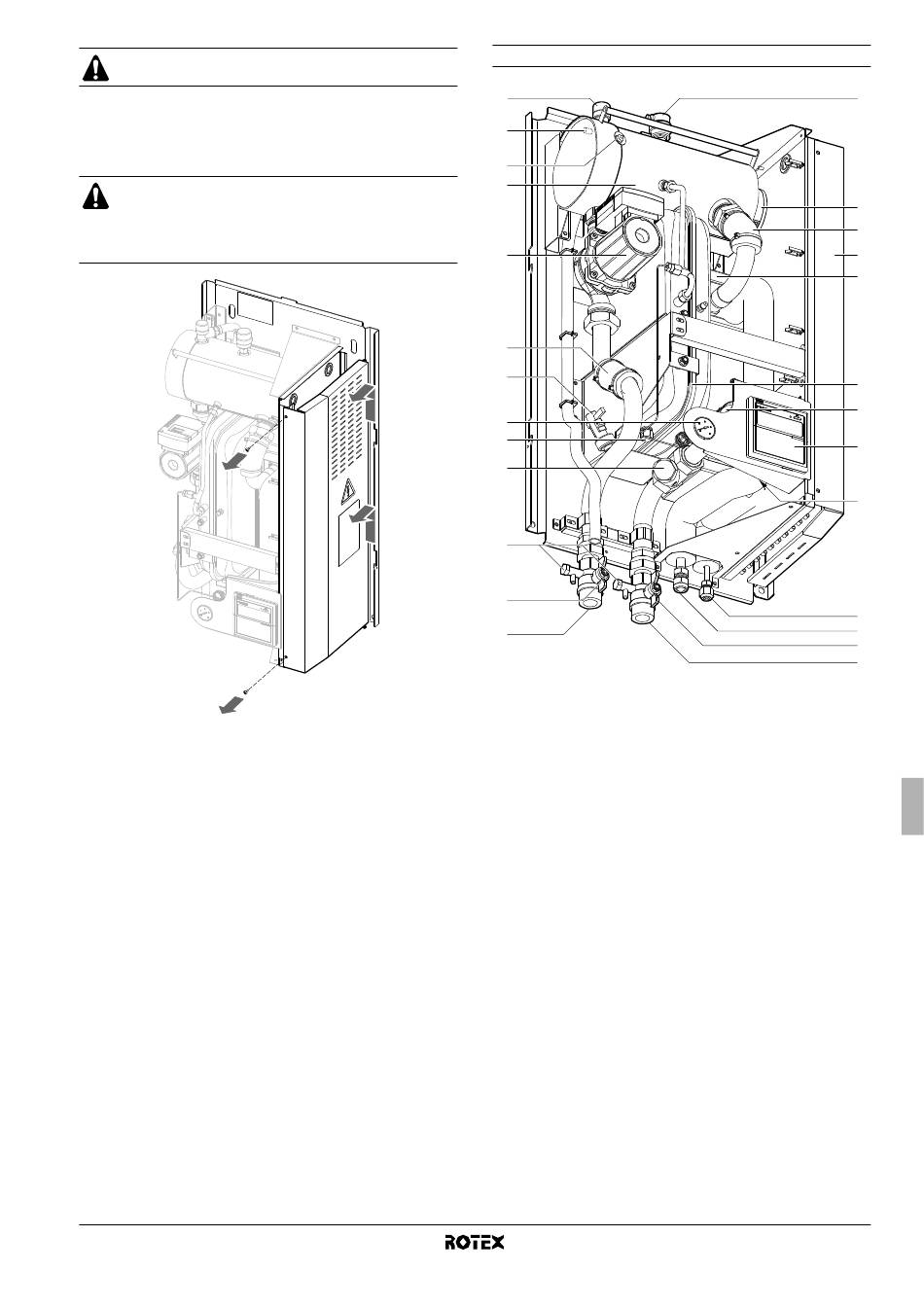

Componenti principali

22
21
20
19
18
3
17
16
15
14
13
10
12
1. Valvola di spurgo dell'aria
L'aria restante nel sistema idraulico del refrigeratore viene auto-
maticamente eliminata attraverso la valvola di spurgo dell'aria.
2. Riscaldatore di riserva
Il riscaldatore di riserva è costituito da un elemento riscaldante
elettrico che aumenta la capacità di riscaldamento per il circuito
idraulico, se la capacità di riscaldamento dell'unità esterna è
insufficiente a causa di temperature esterne ridotte.
3. Sensori di temperatura
Quattro sensori di temperatura determinano la temperatura
dell'acqua e del refrigerante in punti diversi del circuito idraulico.
4. Quadro elettrico
Il quadro elettrico contiene i componenti elettrici ed elettronici
principali dell'unità interna.
5. Scambiatore di calore
6. Serbatoio di espansione (10 litri)
7. Interfaccia dell'utente
L'interfaccia dell'utente consente all'installatore e all'utente di
impostare, utilizzare e mantenere l'unità.
8. Attacco del refrigerante liquido
9. Attacco del refrigerante gassoso
10. Valvole di chiusura (accessorio)
Le valvole di chiusura sull'attacco di ingresso dell'acqua e
sull'attacco di uscita dell'acqua consentono l'isolamento del
circuito idraulico dell'unità interna dal circuito idraulico
dell'acqua residenziale. Questo agevola il drenaggio e la
sostituzione dei filtri dell'unità interna.
11. Attacco d'ingresso acqua
12. Attacco d'uscita acqua
13. Valvole di drenaggio e di alimentazione
1
2
3
4
5
6
3
7
3
8
9
10
11
