RKHBH/X016AB
Unitate interioară pentru sistem de pompă termică aer la apă
4PW50205-1A

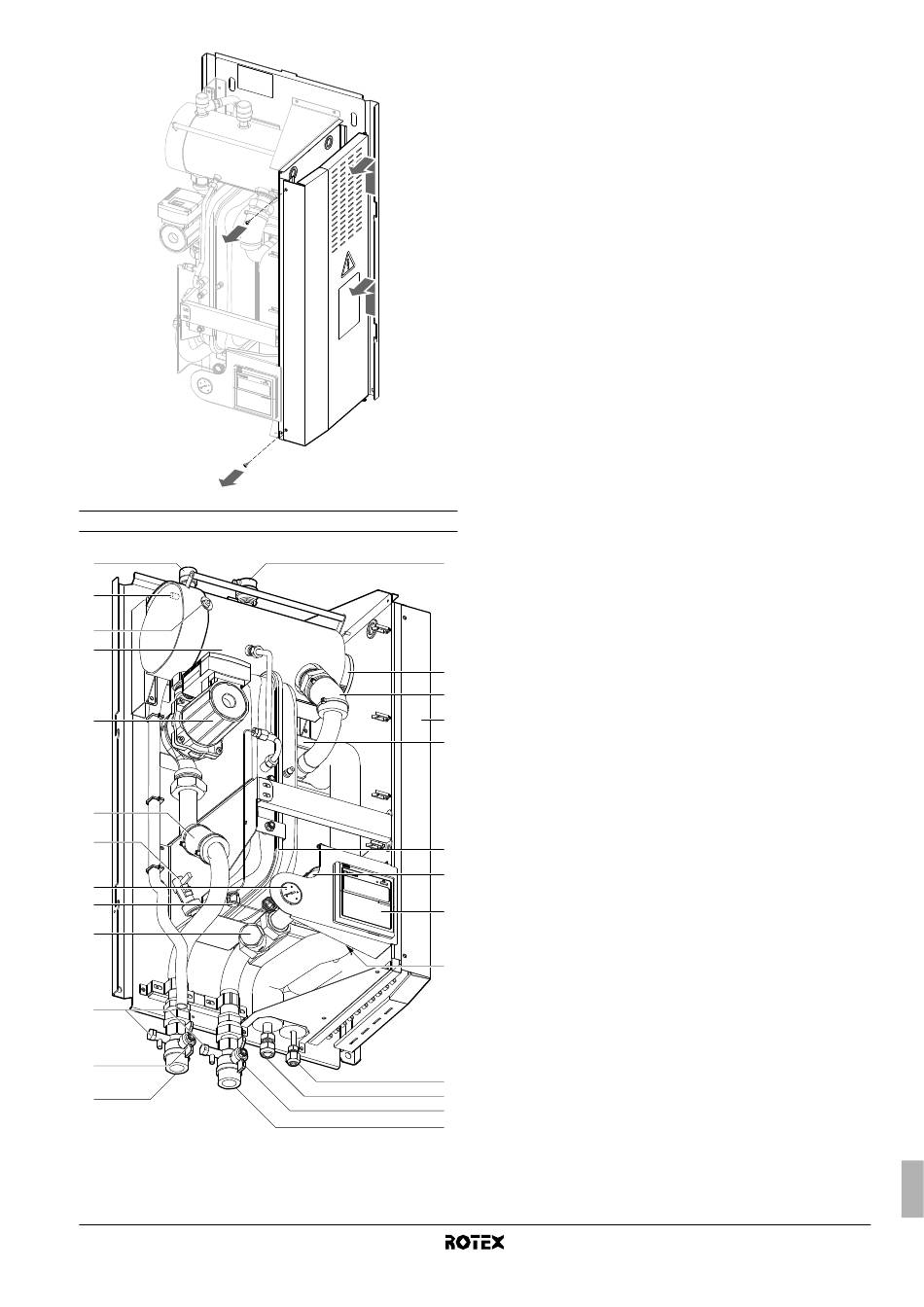

1. Ventilul de purjare a aerului
Aerul rămas în circuitul de apă va fi îndepărtat automat prin
ventilul de purjare a aerului.
2. Încălzitor de rezervă
Încălzitorul de rezervă constă dintr-un element electric de
încălzire care asigură o capacitate de încălzire suplimentară
circuitului de apă când capacitatea de încălzire a unităţii exte-
rioare este insuficientă datorită temperaturii exterioare scăzute.
3. Senzori de temperatură
Patru senzori de temperatură determină temperatura apei şi
agentului frigorific în diferite puncte ale circuitului de apă.
4. Cutie de distribuţie
Cutia de distribuţie conţine principalele componente electronice
şi electrice ale unităţii interioare.
5. Schimbător de căldură
6. Vas de destindere (10 l)
7. Interfaţa utilizatorului
Interfaţa utilizatorului permite instalatorului şi utilizatorului să
regleze, utilizeze şi să întreţină unitatea.
8. Racordul agentului frigorific lichid
9. Racordul agentului frigorific gaz
10. Ventile de închidere (accesoriu)
Ventilele de închidere de pe racordul admisiei apei şi racordul
evacuării apei permit izolarea părţii circuitului de apă al unităţii
interioare de partea circuitului de apă rezidenţial. Această
uşurează golirea şi înlocuirea filtrului unităţii interioare.
11. Racordul admisiei apei
12. Racordul evacuării apei
13. Ventile de evacuare şi umplere.
1
14. Filtru de apă
Filtrul de apă îndepărtează murdăria din apă pentru a preveni
deteriorarea pompei sau blocarea evaporatorului. Filtrul de apă
trebuie curăţat în mod regulat. A se vedea "Întreţinerea" la
pagina 26.
15. Ventil de golire vas de destindere
Ventilul de golire a vasului de destindere permite evacuarea
2
apei rămase în vasul de destindere după evacuarea prin
3
ventilele de golire şi umplere.
4 16. Manometru
Manometrul permite citirea presiunii apei în circuitul de apă.
5
17. Comutator de debit
Regulatorul de debit controlează debitul în circuitul de apă şi
protejează schimbătorul de căldură împotriva îngheţului şi
pompa împotriva deteriorării.
18. Pompă
Pompa recirculă apa în circuitul de apă.
6
19. Vasul încălzitorului de rezervă
3
Încălzitorul de rezervă încălzeşte apa din vasul încălzitorului de
rezervă.
7
20. Dispozitiv de protecţie termică a încălzitorului de rezervă
Încălzitorul de rezervă este prevăzut cu un dispozitiv de
protecţie termică. Dispozitivul de protecţie termică este activat
când temperatura devine prea înaltă.
3
21. Siguranţa termică a încălzitorului de rezervă
Încălzitorul de rezervă este prevăzut cu o siguranţă termică.
Siguranţa termică se arde când temperatura devine prea
ridicată (mai mare decât temperatura dispozitivului de protecţie
termică a încălzitorului de rezervă).
22. Supapă de siguranţă
8
Supapa de siguranţă previne acumularea unei presiuni excesive
9
a apei în circuitul de apă, deschizându-se la 3 bar şi eliminând
10
puţină apă.
11
