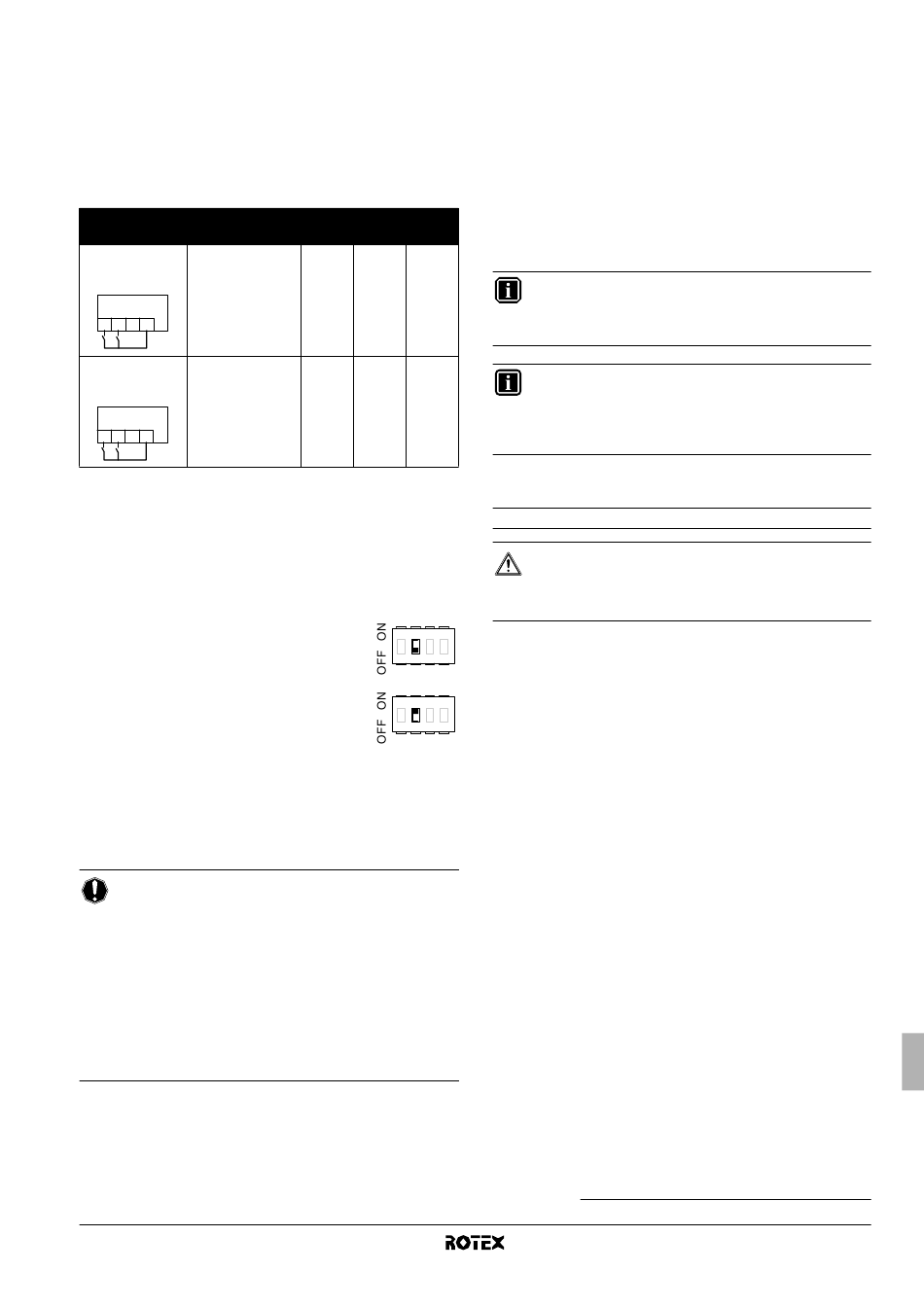

Die nachfolgende Tabelle gibt
erforderlichen Konfiguration. Und sie zeigt die Verkabelung am
Anschlussblock (X2M: 1, 2, 4) im Schaltkasten. Die dritte Spalte gibt
Aufschluss über den Betrieb der Pumpe. Die letzten drei Spalten
geben an, ob die folgende Funktionalität an der Benutzerschnittstelle
( ) verfügbar ist oder ob diese durch die Kontakte zur Auswahl des
UI
Sollwertes SP1 und SP2 geregelt wird:
• Raumheizung oder Kühlung Ein/Aus (y)
• Umschalten Heizen/Kühlen (=)
• Timer für Heizen und Kühlen (pr)
Dual-Sollwert
Konfiguration Pumpenbetrieb
• [7-02]=1 bestimmt durch die
Temperatur des
• SS2-3=OFF
abfließenden
• Verkabelung:
(a)
Wassers
X2M
1 2 3 4
SP2 SP1
• [7-02]=1 auf Ein, wenn Haupt-
Sollwert oder/und
• SS2-3=ON
Sub-Sollwert
• Verkabelung:
angefordert wird
X2M
1 2 3 4
SP2 SP1
SP1 = Kontakt für ersten Sollwert
SP2 = Kontakt für zweiten Sollwert
(a) Die Pumpe stoppt, sobald die Raumheizung/-kühlung ausgeschaltet wird oder
wenn das Wasser die gewünschte Wassertemperatur erreicht hat, die über
die Benutzerschnittstelle zuvor eingestellt worden ist. Bei eingeschalteter
Raumheizung/-kühlung nimmt die Pumpe alle 5 Minuten für 3 Minuten
den Betrieb auf, damit die Wassertemperatur überprüft werden kann.
8.4. Konfiguration der Brauchwassertank-Installation
■
Wenn kein Brauchwassertank installiert ist,
muss der Kippschalter SS2-2 auf OFF gestellt
sein (Standard).
■
Wenn ein Brauchwassertank installiert wird,
muss der Kippschalter SS2-2 auf ON gestellt
werden.
Wie unter "Brauchwassertank (optional)" auf Seite 3 erwähnt, sind 2
Brauchwassertanksmodelle erhältlich:
■
Tank mit integrierter elektrischer Zusatzheizung (RKHW*)([4-03]
Standardwert ist 3),
■
Tank ohne integrierte
(RKHTS)([4-03] Standardwert ist 5).
HINWEIS
Für einen ordnungsgemäßen Betrieb des Systems ist es
sehr wichtig, die Verdrahtung zwischen der Inneneinheit
und dem Schaltkasten
und vollständig auszuführen, bevor SS2-2 auf ON gestellt
wird.
Die anwendbare
Einstellungen (Beispiel [4-03], Standardwert) werden
abhängig vom angeschlossenen Tank aktiviert. Weitere
Einzelheiten dazu siehe "[4] Betrieb der Reserveheizung/
Zusatzheizung und
Raumheizung" auf Seite 28.
(a) Gilt nur für den Tank mit integrierter elektrischer Zusatzheizung (RKHW*).
RKHBH/X016BB
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW62576-1 – 10.2010
eine Zusammenfassung
y y y y = = = = p p p p r r r r
UI UI UI
SP2/SP1 UI —
1 2 3
1 2 3
elektrische Zusatzheizung
(a)
des Brauchwassertanks richtig
Logik und die anwendbaren
Ausschalt-Temperatur
8.5. Erstinbetriebnahme bei niedrigen
der
Außen-Umgebungstemperaturen
Das Wasser unbedingt nur langsam erwärmen, wenn bei erstmaliger
Inbetriebnahme der Anlage oder bei Inbetriebnahme nach längerem
Stillstand die Wassertemperatur niedrig ist. Sonst könnte durch die
rasche Temperaturveränderung die Betondecke aufbrechen. Für
weitere Informationen zu diesem Risiko wenden Sie sich bitte an den
verantwortlichen Betonbauer.
Um dieses Ziel zu erreichen, kann die Temperatur des vom Gerät
abfließenden Wassers auf einen Wert zwischen 15°C und 25°C
reduziert werden. Dazu die bauseitige Einstellung des Gerätes
entsprechend einstellen: [9-01] (untere Grenze des Heiz-Sollwerts).
Siehe "8.9. Bauseitige Einstellungen" auf Seite 26.
INFORMATION
Wenn die Vorlauftemperatur zwischen 15°C und 25°C
eingestellt
Reserveheizung.
INFORMATION
Das Austrocknungsprogramm für Estrich der Unterboden-
heizung bietet die Möglichkeit, automatisch einen schrittweisen
Heizvorgang auszuführen. Siehe "9.4. Austrocknungsprogramm
für Estrich der Unterbodenheizung" auf Seite 44.
8.6. Prüfungen vor Inbetriebnahme
Prüfungen vor der erstmaligen Inbetriebnahme
GEFAHR
Unbedingt erst den Strom (die Stromversorgungsquelle)
abschalten, bevor Elektroinstallationsarbeiten ausgeführt
werden.
4
Überprüfen Sie nach der Installation der Einheit und vor dem
Einschalten des Hauptschalters folgende Punkte:
1 Installation
Überprüfen Sie, ob das Gerät gut verankert steht, damit nach
4
dem Einschalten keine ungewöhnlichen Betriebsgeräusche oder
Vibrationen entstehen.
2 Verkabelung vor Ort
Achten Sie darauf, dass die bauseitige Verkabelung zwischen
lokaler Verteilertafel und Inneneinheit, Außeneinheit und
Inneneinheit, Inneneinheit und Ventilen (sofern vorhanden),
Inneneinheit und Raumthermostat (sofern vorhanden) und
Inneneinheit und
ausgeführt wurde – gemäß der Beschreibungen in Kapitel
"7. Elektrische Anschlüsse" auf Seite 17 und gemäß der
Elektroschaltpläne und gemäß der gültigen Gesetzgebung.
3 Sicherungen und Schutzeinrichtungen
Überprüfen Sie, dass die Sicherungen und die installierten
Schutzvorrichtungen den in Kapitel "12. Technische Daten" auf
Seite 52 aufgeführten
außerdem darauf, dass keine Sicherung und keine Schutz-
einrichtung überbrückt wurde.
4 Trennschalter der Reserveheizung, F1B/F3B
Nicht vergessen, im Schaltkasten den Trennschalter F2B für die
Reserveheizung auf Ein zu stellen (F1B/F3B ist abhängig vom
der
Typ der Reserveheizung). Beachten Sie den Elektroschaltplan.
5 Haupttrennschalter F2B der Zusatzheizung
Vergessen Sie nicht, im Schaltschrank den Hauptschalter F2B
für die Zusatzheizung auf EIN zu schalten (nur bei Geräten mit
optionalem Brauchwassertank).
6 Erdung
Achten Sie darauf, dass die Erdungsleitungen ordnungsgemäß
angeschlossen und die Erdungsklemmen festgezogen sind.
(1) Gilt nur für den Tank mit integrierter elektrischer Zusatzheizung (RKHW*).
ist, erfolgt das Heizen nur
Brauchwassertank instruktionsgemäß
Daten entsprechen.
(1)
Installationsanleitung
durch die
Achten Sie
