Quando a unidade de exterior é ligada a uma fonte de alimentação
com tarifário bonificado, o contacto isento de tensão do receptor que
controla o sinal do tarifário bonificado sinal, fornecido pela empresa
distribuidora de energia eléctrica, tem de ser ligado às braçadeiras
17 e 18 da X2M (como se mostra na imagem anterior).
Se o parâmetro [d-01]=1 quando o sinal do tarifário bonificado
é enviado pela empresa distribuidora de energia eléctrica, o contacto
abre-se e a unidade entra em modo de desactivação forçada
Se o parâmetro [d-01]=2 quando o sinal do tarifário bonificado
é enviado pela empresa distribuidora de energia eléctrica, o contacto
fecha-se e a unidade entra em modo de desactivação forçada
Tipo 1
Este tipo de alimentação com tarifário bonificado não é interrompido.
Tipo 2
Este tipo de alimentação com tarifário bonificado é interrompido
após um certo tempo.
Tipo 3
Este tipo de alimentação com tarifário bonificado é interrompido
imediatamente.
Ligar a unidade de interior a uma fonte de alimentação com
tarifário normal
Se a fonte de alimentação com tarifário bonificado for do tipo 2 ou 3
(interrupção da alimentação da fonte de alimentação principal para
a unidade de exterior), a unidade de interior deve ser ligada a uma
fonte de alimentação com tarifário normal para permitir um
funcionamento e controlo interior contínuos (por exemplo, bomba).

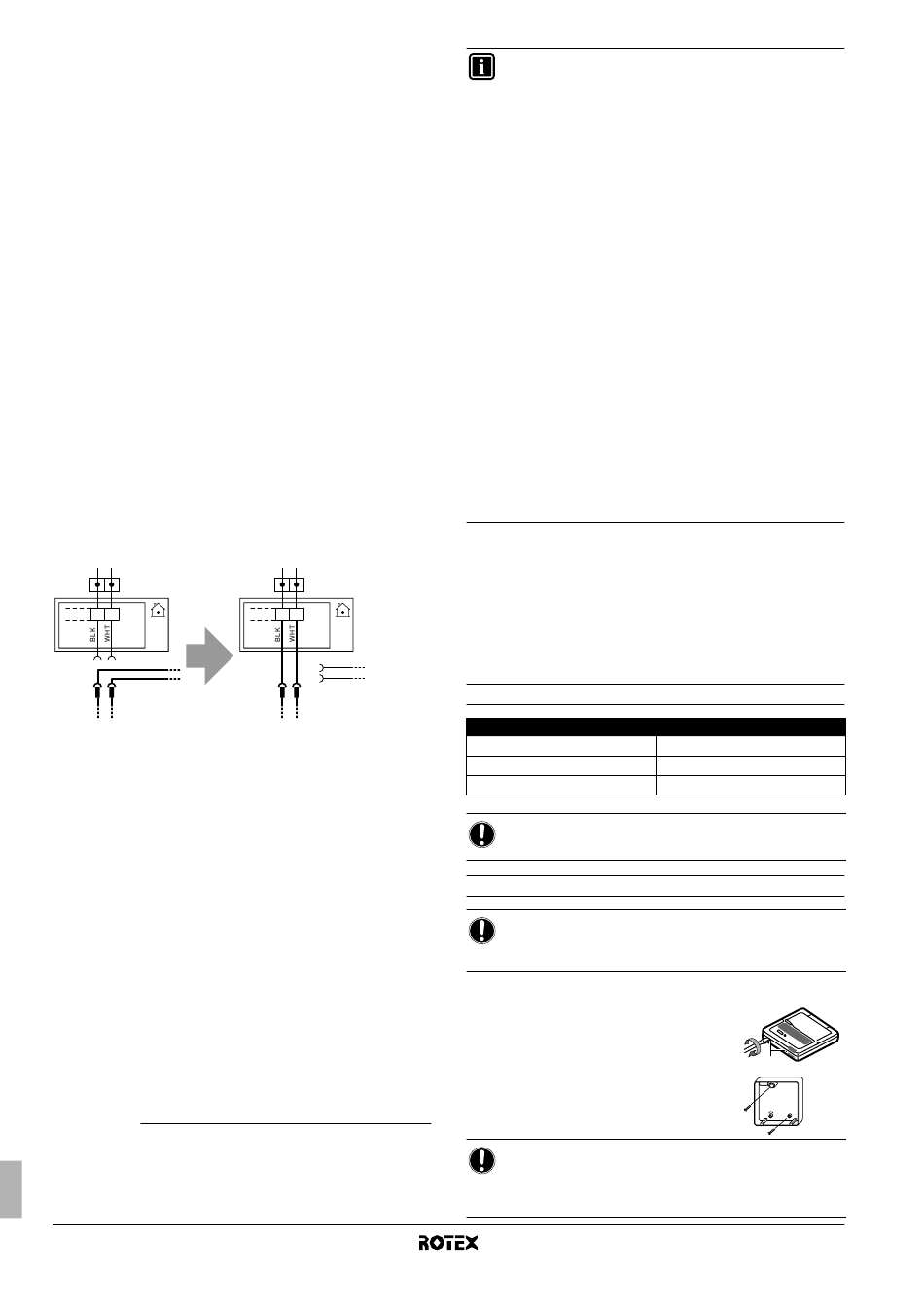

Desligue o terminal X6YA de X6Y e ligue X6YB a X6Y.
L N
30 31 X2M
X6YB
X6YA
X6Y
(1) Quando o sinal cessa, o contacto isento de tensão fecha-se e a unidade
retoma o funcionamento. Por este motivo, é importante que se mantenha
activa a função de reinício automático. Consulte "[3] Reinício automático"
na página 28.
(2) Quando o sinal cessa, o contacto isento de tensão abre-se e a unidade
retoma o funcionamento. Por este motivo, é importante que se mantenha
activa a função de reinício automático. Consulte "[3] Reinício automático"
na página 28.
Manual de instalação
22
(1)
.
(2)
.
L N
30 31 X2M
X6YA
X6YB
X6Y
INFORMAÇÕES
■
No caso de ser activada uma função da fonte de
alimentação com tarifário bonificado, a função de
secagem da betonilha não pode ser activada.
■
Ao ligar o equipamento a uma alimentação eléctrica
com tarifário bonificado, altere a regulação local
[d-01]. Quando a alimentação eléctrica com tarifário
bonificado for do tipo 1 ou a unidade interior estiver
ligada a uma alimentação eléctrica com tarifário
normal (por 30-31, X2M), altere as regulações locais
para [d-01] e [d-00]. Consulte "[d] Fornecimento de
energia com
dependente das condições climatéricas" na página 38.
■
Se a alimentação eléctrica com tarifário bonificado for
do tipo 1 ou a unidade interior estiver ligada a uma
alimentação eléctrica com tarifário normal, a unidade
será forçada a desligar-se.
Quando é enviado o sinal de tarifário bonificado,
a indicação de controlo central e pisca, para indicar
que o tarifário bonificado está activo.
■
Se a alimentação eléctrica com tarifário bonificado for
do tipo 2 ou 3 ou a unidade interior estiver ligada
a uma alimentação eléctrica com tarifário normal, os
aquecedores não poderão ser controlados. Tal
interrupção do fornecimento de energia não deve ser
superior a 2 horas, caso contrário o relógio do
controlador reinicializar-se-á.
Durante a interrupção do fornecimento de energia,
o visor do controlador estará apagado.
7.4. Mudança de local do controlador digital
O controlador digital vem de fábrica na unidade de interior. (Consulte
a "5.2. Componentes principais" na página 10 para ver a posição
efectiva.) Caso seja necessário, é possível mudar de lugar
o controlador digital.
Tenha presente que só é possível ligar à unidade de interior
1 controlador digital.
Especificações das ligações
Especificações de cablagem
Tipo
Secção
Comprimento máximo
AVISO
Não foram incluídos os cabos de ligação.

Montagem

AVISO
O controlador digital tem de ser montado numa divisão
interior.
1 Retire o painel frontal do controlador digital.
Introduza uma chave de fendas nas
ranhuras (1) da parte de trás do controlador
digital e retire a parte da frente deste.
2 Fixe o controlador digital numa superfície
plana.
AVISO
Tome o cuidado de não distorcer a parte inferior do
controlador digital, por eventual aperto excessivo dos
parafusos.
Unidade de interior para o sistema de bomba de calor ar/água
tarifário bonificado/Desvio local
Valor
2 condutores
2
0,75-1,25 mm
500 m
1
RKHBH/X016BB
4PW62576-2 – 10.2010
