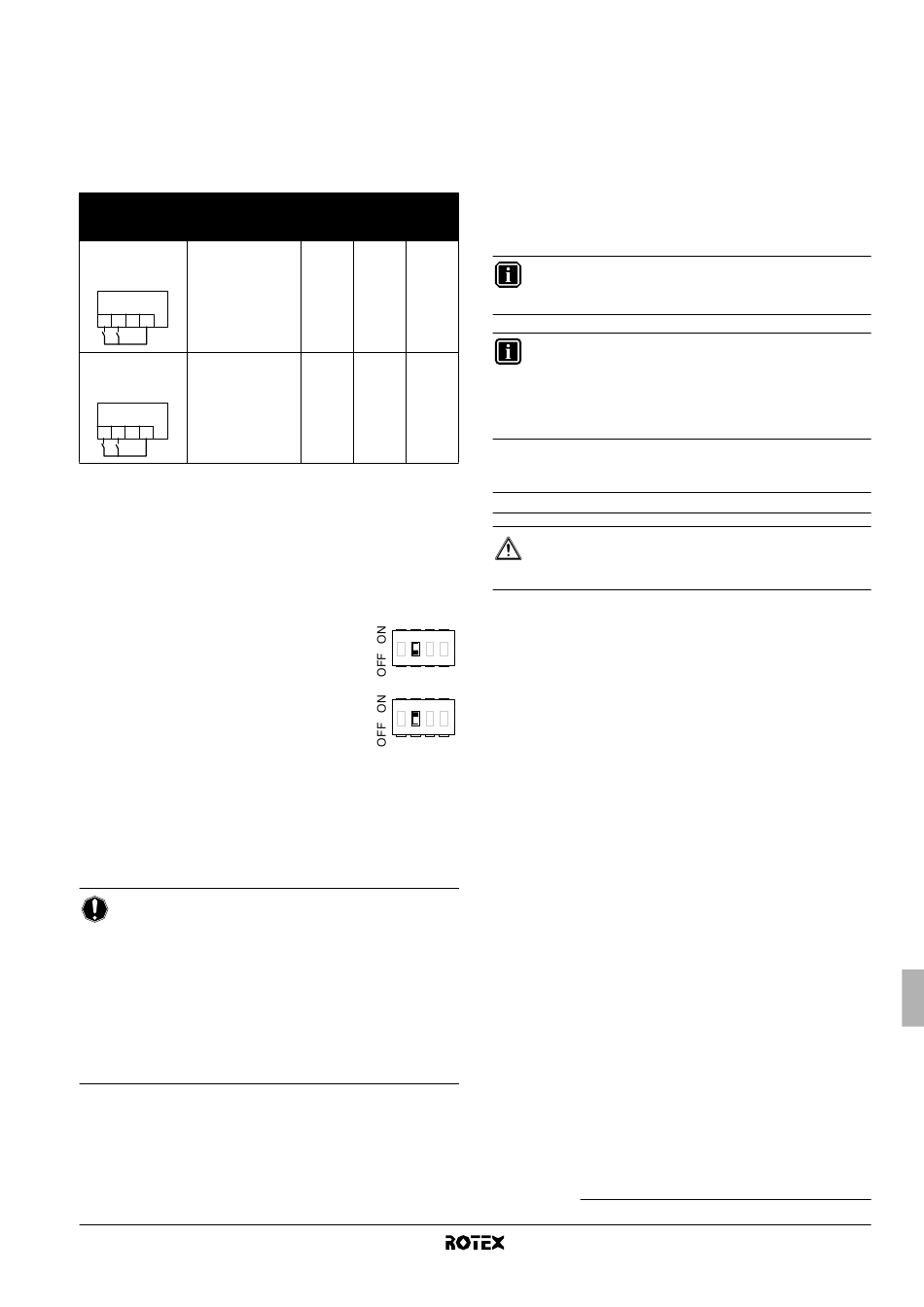

Le tableau suivant reprend la configuration requise et le câblage au
niveau du bornier (X2M: 1, 2, 4) dans le coffret électrique. L'utilisation
de la pompe est reprise dans la troisième colonne. Les trois
dernières colonnes indiquent si la fonctionnalité suivante est
disponible sur l'interface utilisateur (
sélection de point de consigne SP1 et SP2:
marche/arrêt du chauffage ou refroidissement de volume (y)
changement chauffage/refroidissement (=)
temporisateurs de chauffage et de refroidissement (pr)
Point de consigne double
Fonctionnement
Configuration
de la pompe
• [7-02]=1
déterminé par la
température d'eau de
• SS2-3=OFF
(a)
départ
• câblage:
X2M
1 2 3 4
SP2
SP1
• [7-02]=1
activé quand le point
de consigne principal
• SS2-3=ON
ou/et secondaire est
• câblage:
requis
X2M
1 2 3 4
SP2
SP1
SP1 = Contact du premier point de consigne
SP2 = Contact du deuxième point de consigne
(a) La pompe s'arrêtera lorsque le chauffage/refroidissement de volume est arrêté
ou lorsque l'eau atteint la température d'eau désirée telle qu'utilisée sur l'interface
utilisateur. Avec le chauffage/refroidissement activé, la pompe tournera ensuite
toutes les 5 minutes pendant 3 minutes pour vérifier la température d'eau.
8.4. Configuration de pose du ballon d'eau chaude
domestique
Lorsqu'aucun
ballon
domestique n'est installé, le commutateur
à bascule SS2-2 doit être réglé sur OFF (par
défaut).
Lorsqu'un ballon d'eau chaude domestique
est installé, le commutateur à bascule SS2-2
doit être réglé sur ON.
Comme indiqué dans la section "Ballon d'eau chaude domestique
(option)" à la page 3, 2 types de ballon d'eau chaude domestique
sont disponibles:
ballon avec dispositif de surchauffage intégré (RKHW*) (la valeur
par défaut [4-03] sera 3),
ballon sans dispositif de surchauffage intégré (RKHTS) (la valeur
par défaut [4-03] sera 5).
REMARQUE
Pour le fonctionnement correct du système, il est très
important de procéder aux raccords de câblage corrects et
complets entre l'unité intérieure et le coffre électrique
ballon d'eau chaude domestique avant de régler le
commutateur SS2-2 sur ON.
La logique et les réglages applicables (valeur par défaut
[4-03], par défaut) sont activés en fonction du ballon
raccordé. Reportez-vous à la section "[4] Fonctionnement
du chauffage d'appoint/surchauffage et température d'arrêt
du chauffage du volume" à la page 29 pour plus de détails.
(a) Uniquement pour les ballons avec dispositif de surchauffage intégré
(RKHW*)
RKHBH/X016BB
Unité intérieure pour système de pompe à chaleur air à eau
4PW62576-2 – 10.2010
) ou gérée par les contacts de
UI
y
y
y
y
=
=
=
=
p p p p r r r r
UI
UI
UI
SP2/SP1
UI
d'eau
chaude
1
2
3
1
2
3
(a)
du
8.5. Mise en route initiale à faibles températures
extérieures
Lors du démarrage initial et lorsque la température est trop basse, il est
important de chauffer l'eau graduellement. Le non-respect de cette
consigne peut entraîner des fissures dans les sols en béton en raison
du changement de température rapide. Veuillez contacter l'entrepreneur
du bâtiment en béton coulé responsable pour plus de détails.
Pour ce faire, la température de réglage d'eau sortant la plus basse
doit être réduire à une valeur entre 15°C et 25°C en ajustant le
réglage sur place [9-01] (limite inférieure du point de consigne de
chauffage). Reportez-vous à la section "8.9. Réglages sur place" à la
page 26.
INFORMATIONS
Si la température de l'eau est réglée entre 15°C et 25°C, le
chauffage d'appoint assure seul le chauffage.
INFORMATIONS
Le programme d'assèchement de chape pour chauffage
par le sol offre la possibilité de procéder automatiquement
au chauffage progressif. Reportez-vous à la section
"9.4. Programme d'assèchement de chape pour chauffage
par le sol" à la page 44.
8.6. Vérifications préalables
Vérifications avant premier démarrage
DANGER
Déconnectez l'alimentation électrique avant d'effectuer
toute connexion.
Une fois l'unité installée et avant de mettre le disjoncteur en marche,
veuillez contrôler les points suivants:
4
1
Installation
Afin d'éviter des vibrations et des bruits anormaux au
démarrage de l'unité, assurez-vous que l'unité est correctement
installée.
4
2
Câblage électrique sur place
Assurez-vous que le câblage sur place entre le panneau
d'alimentation local et l'unité intérieure, l'unité extérieure et
l'unité intérieure, l'unité intérieure et les soupapes (le cas
échéant), l'unité intérieure et le thermostat d'ambiance (le cas
échéant), et l'unité intérieure et le ballon d'eau chaude
domestique a été effectué conformément aux instructions
décrites dans le chapitre "7. Travaux de câblage électrique" à la
page 17,
conformément
conformément à la législation applicable.
3
Fusibles ou dispositifs de protection
Vérifiez que les fusibles ou les dispositifs de protection installés
localement sont de la taille et du type spécifiés dans le chapitre
"12. Spécifications techniques" à la page 51. Assurez-vous
qu'aucun fusible ou dispositif de protection n'a été court-circuité.
4
Disjoncteur du chauffage d'appoint F1B/F3B
N'oubliez pas d'activer le disjoncteur de chauffage d'appoint F2B
dans le coffret électrique (F1B/F3B dépend du type de
chauffage d'appoint). Reportez-vous au schéma de câblage.
5
Disjoncteur du chauffage d'appoint F2B
Ne pas oublier de mettre le disjoncteur de chauffage d'appoint
F2B du coffret électrique (s'applique uniquement aux unités
avec ballon d'eau chaude domestique optionnel).
6
Câblage de mise à la terre
Assurez-vous que les câbles de mise à la terre ont été
correctement raccordés et que les bornes de terre sont bien
serrées.
(1) Uniquement pour les ballons avec dispositif de surchauffage intégré (RKHW*)
aux
schémas
de
câblage
(1)
Manuel d'installation
25
