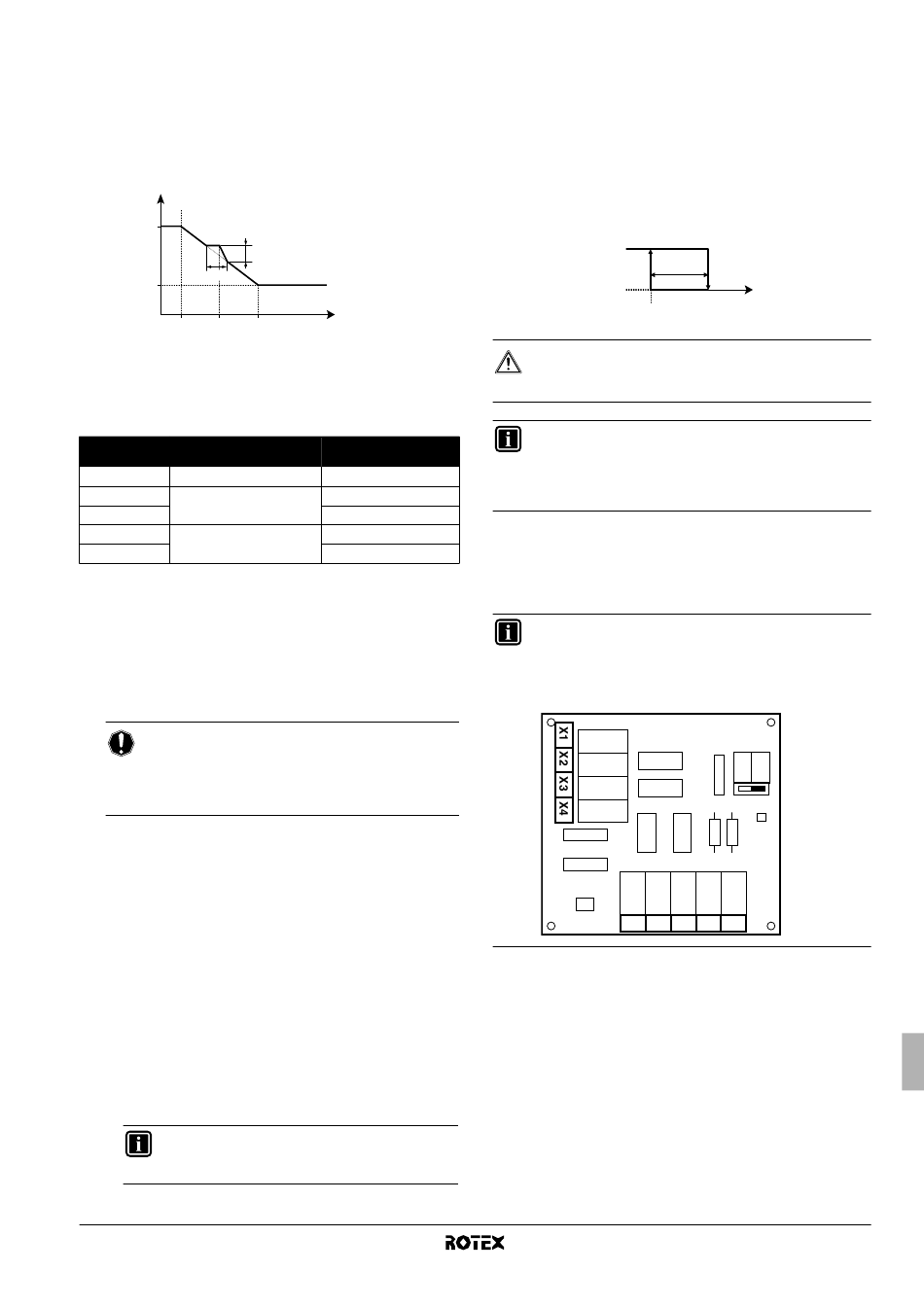

Lokale omschakelwaarde weersafhankelijk
De lokale instelling van de lokale omschakelwaarde weersafhankelijk
is alleen van belang als het weersafhankelijk instelpunt (zie lokale
instelling "[1] Weersafhankelijk
geselecteerd is.
■ [d-03] Lokale omschakelwaarde weersafhankelijk: bepaalt de
omschakelwaarde van het weersafhankelijk instelpunt rond
een buitentemperatuur van 0°C.
T
t
[1-02]
L
R
[1-03]
[1-00] 0°C [1-01]
T Doeltemperatuur water
t
T Buitentemperatuur
A
R Bereik
L Lokale omschakelwaarde
[1-00]~[1-04] Toepasbare lokale instellingen van het weersafhankelijk
instelpunt [1].
Buitentemperatuurbereik
[d-03] (T )
A
0 —
1
–2°C~2°C
2
3
–4°C~4°C
4
[E] Uitlezing informatie over de unit
■ [E-00] Uitlezing van de softwareversie (voorbeeld: 23)
■ [E-01] Uitlezing van de EEPROM-versie (voorbeeld: 23)
■ [E-02] Uitlezing van de identificatie van het model van de unit
(voorbeeld: 11)
■ [E-03] Uitlezing van de vloeibare koelmiddeltemperatuur
■ [E-04] Uitlezing van de inlaatwatertemperatuur
LET OP
De uitlezingen [E-03] en [E-04] worden niet permanent
geactualiseerd. De temperatuuruitlezingen worden
pas geactualiseerd nadat weer naar de eerste codes
van de lokale instellingen wordt teruggekeerd.
[F] Instelling optie
Pompwerking
De lokale instelling van de pompwerking geldt alleen voor de logica
van de pompwerking wanneer DIP-schakelaar SS2-3 OFF is.
Wanneer de functie pompwerking gedeactiveerd is, wordt de pomp
stilgelegd als de buitentemperatuur hoger is dan de in [4-02]
ingestelde waarde of als de buitentemperatuur onder de in [F-01]
ingestelde waarde daalt. Wanneer de pompwerking geactiveerd is,
kan de pomp bij alle
"8.3. Configuratie van de pompwerking" op pagina 24.
■ [F-00] Pompwerking: bepaalt of de functie pompwerking
geactiveerd (1) of gedeactiveerd(0) is.
Toelating koelen van ruimten
■ [F-01] Toelatingstemperatuur koelen van ruimten: bepaalt de
buitentemperatuur waaronder
uitgeschakeld is.
INFORMATIE
Deze functie geldt alleen voor RKHBX wanneer
koelen van ruimten geselecteerd is.
RKHBH/X016BB
Binnenunit voor lucht-water-warmtepompsysteem
4PW62576-2 – 10.2010
instelpunt" op pagina 27)
T
A
Lokale omschakelwaarde
—
2
4
2
4
buitentemperaturen werken.
koelen van ruimten
Besturing bodemplaatverwarming
Geldt alleen voor installaties met een buitenunit RRLQ of in het geval
dat de optie kit met bodemplaatverwarming geïnstalleerd is.
■ [F-02] Inschakeltemperatuur bodemplaatverwarming: bepaalt
de buitentemperatuur waaronder de binnenunit de bodem-
plaatverwarming activeert om bij een lage buitentemperatuur
ijsvorming in de bodemplaat van de buitenunit te voorkomen.
■ [F-03] Hysterese
temperatuurverschil tussen de in- en uitschakeltemperatuur
van de bodemplaatverwarming.
Bodemplaatverwarming
AAN
UIT
T Buitentemperatuur
A
VOORZICHTIG
De bodemplaatverwarming wordt bestuurd via X14A.
Controleer of [F-04] juist is ingesteld.
INFORMATIE
De bodemplaatverwarming op RRLQ_CA wordt intern
door de printplaat van de buitenunit aangestuurd. De
lokale instellingen [F-02] en [F-03] zijn niet van toepassing
voor deze unit.
Functionaliteit van X14A
■ [F-04] Functionaliteit van X14A: bepaalt of de logica van
X14A het outputsignaal voor het zonnekitmodel RKHBH/
X_AA/AB (0) volgt ofwel of de logica van X14A de output
voor de bodemplaatverwarming volgt (1).
INFORMATIE
Onafhankelijk van lokale instelling [F-04] volgt contact
X3-X4 (EKRP1HB) de logica van het outputsignaal voor
het zonnekitmodel. Zie de afbeelding hierna voor de
schematische locatie van dit contact.
X2M
Zie
bodemplaatverwarming: bepaalt
[F-03]
T
[F-02] A
OFF ON
SS1
X1M
YC Y1 Y2 Y3 Y4
Montagehandleiding
het
38
