6.8. Précautions générales en ce qui concerne
le circuit d'alimentation en eau
Avant de poursuivre l'installation de l'appareil, vérifiez les points
suivants:
■
La pression d'eau maximum est de 4 bar.
■
La température maximale de l'eau est de 65°C
dispositif de sécurité) lors du chauffage et de 75°C lors du
fonctionnement en mode ballon d'eau chaude domestique
(réglage du dispositif de sécurité). Veillez à ce que la tuyauterie
et les accessoires de tuyauterie installés (soupapes, raccords,

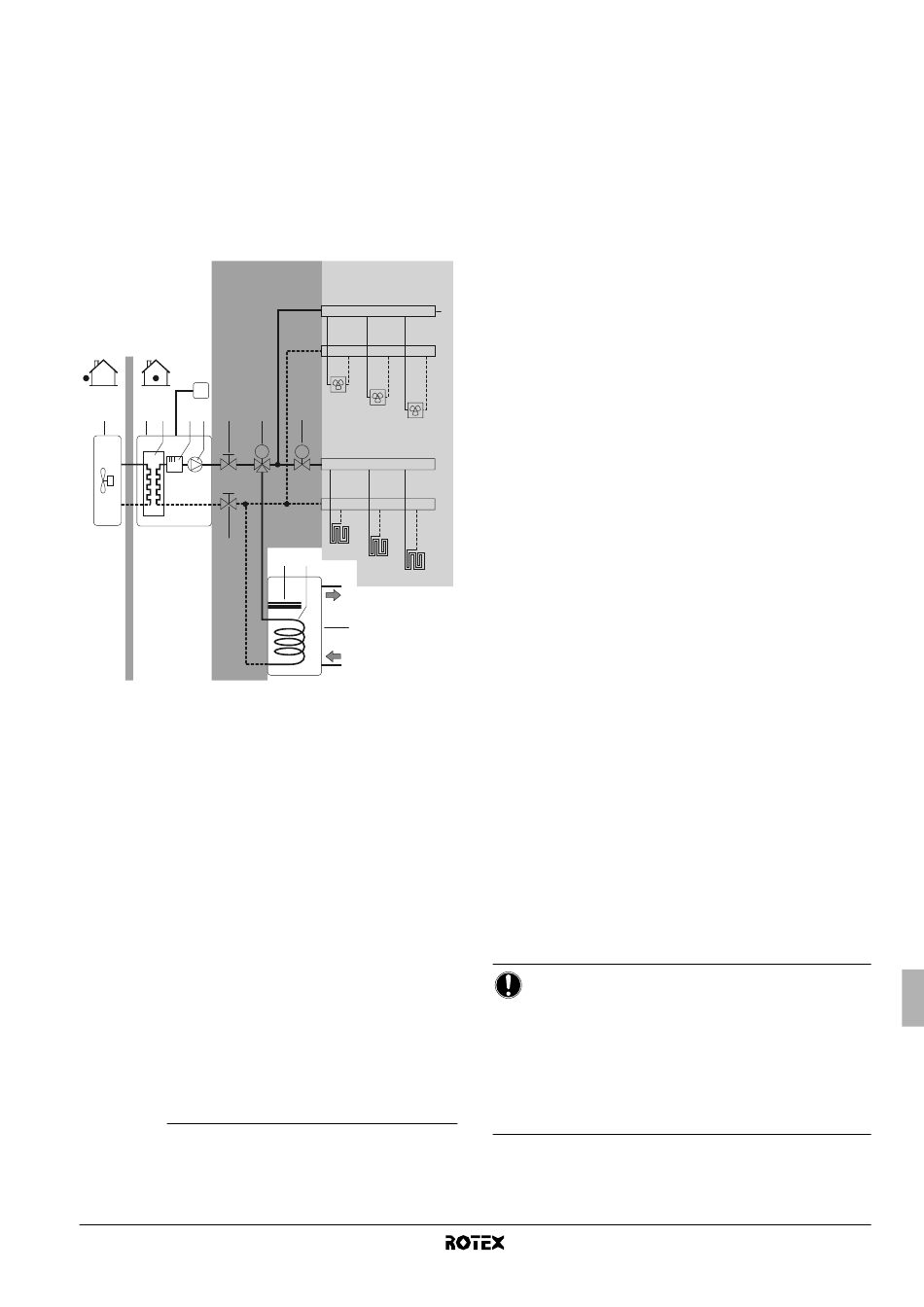

etc.) peuvent résister aux températures, comme indiqué sur la
figure ci-dessous.
75°C 75°C
65°C 65°C
T
1 2 3 4 5 6
6
1 Unité extérieure
2 Unité intérieure
3 Échangeur thermique
4 Chauffage d'appoint
5 Pompe
6 Vanne d'arrêt
7 Vanne à 3 voies motorisée (non fournie)
8 Vanne à 2 voies motorisée (non fournie)
9 Collecteur (non fourni)
10 Ballon d'eau chaude domestique (option)
(3)
11 Surchauffage
12 Serpentin d'échangeur de chaleur
FCU1...3 Ventilo-convecteur (option)
FHL1...3 Boucle de chauffage au sol
T Thermostat d'ambiance (option)
■
Prévoyez des dispositifs de protection adéquats dans le circuit
d'alimentation en eau afin de vous assurer que la pression d'eau
ne dépasse jamais la pression de service maximale autorisée
(4 bar).
■
Deux vannes d'arrêt sont fournies avec l'unité. Afin de faciliter le
service et la maintenance, installez-en une à l'entrée d'eau et
une à la sortie d'eau de l'unité intérieure. Respectez la position
des vannes d'arrêt. L'orientation des vannes de purge et de
remplissage intégrées est importante pour l'entretien. Reportez-
vous à la section figure 3.
(1) Veillez à ce que les réglages sur place corrects soient activés ou
sélectionnés en fonction du type de ballon applicable. Reportez-vous aux
réglages sur place de la section "[4] Fonctionnement du chauffage
d'appoint/surchauffage et température d'arrêt du chauffage du volume" à
la page 29 pour plus de détails.
(2) Sur les ballons avec dispositif de surchauffage (RKHTS), le chauffage
d'appoint sera utilisé en mode de chauffage de l'eau domestique.
(3) Uniquement pour les ballons avec dispositif de surchauffage intégré (RKHW*)
RKHBH/X016BB
Unité intérieure pour système de pompe à chaleur air à eau
4PW62576-2 – 10.2010
(1)
(réglage du
65°C 65°C
(RKHTS) (RKHTS)
(RKHW*) (RKHW*)
FCU1
8
7
FCU2
FCU3
M M
FHL1
11 12
FHL2
FHL3
10
(2)
■
Les robinets de vidange doivent être prévus à tous les points
bas du système pour permettre une vidange complète du circuit
pendant la maintenance.
Deux vannes de purge intégrées dans les vannes d'arrêt sont
prévues pour vidanger l'eau du circuit d'eau de l'unité intérieure.
■
Veillez à purger correctement la soupape de décharge de
pression pour éviter tout contact de l'eau avec les composants
électriques.
■
Des purgeurs d'air doivent être prévus à tous les points
supérieurs du système. Ils doivent être situés à des endroits
facilement accessibles pour l'entretien. Une purge d'air
automatique est prévue à l'intérieur de l'unité intérieure. Vérifiez
que ce purgeur n'est pas trop serré de sorte que l'évacuation
d'air automatique dans le circuit d'eau reste possible.
■
Veillez à ce que les composants installés dans la tuyauterie
fournie sur place puissent résister à la pression et à la
température d'eau.
9
■
Utilisez toujours des matériaux qui sont compatibles avec l'eau
utilisée dans le système et avec les matériaux utilisés sur l'unité
intérieure.
La présence d'air, d'humidité ou de poussière dans le circuit d'eau
peut entraîner des dysfonctionnements. Par conséquent, lors de la
connexion du circuit d'eau, tenez toujours compte des points
suivants:
■
Utilisez uniquement des conduites propres.
■
Maintenez l'extrémité de la conduite vers le bas pour retirer les
bavures.
■
Couvrez l'extrémité de la conduite lors de son insertion dans un
mur afin d'éviter toute pénétration de poussière et de saleté.
■
Utilisez un bon agent d'étanchéité pour filet afin de rendre les
raccords étanches.
■
Lors de l'utilisation de tuyau métalliques sans laiton, veillez
à isoler les deux matériaux l'un de l'autre pour éviter la corrosion
galvanique.
■
Étant donné que le laiton est un matériau doux, utilisez
l'outillage adéquat pour raccorder le circuit d'eau. Un outillage
inapproprié entraînera des dégâts aux tuyaux.
■
Sélectionnez un diamètre de tuyauterie proportionnel au débit
d'eau requis et à la pression statique externe disponible de la
pompe.
■
Le débit d'eau requis maximal pour le fonctionnement de l'unité
intérieure est de 16 l/min. Lorsque le débit d'eau est inférieur
à la valeur minimale, une erreur de débit 7H s'affichera et le
fonctionnement de l'unité intérieure s'arrêtera.
■
N'utilisez jamais de composants revêtus de zinc dans le circuit
d'eau. Une corrosion excessive de ces pièces peut se produire
étant donné que des tuyaux de cuivre sont utilisés dans le circuit
d'eau interne de l'unité.
■
Lors de l'utilisation d'une vanne à 3 voies dans le circuit d'eau.
Il est très important de garantir une séparation maximale entre
l'eau chaude domestique et le circuit d'eau du chauffage par le sol.
■
Lors de l'utilisation d'une vanne à 3 voies ou d'une vanne
à 2 voies dans le circuit d'eau, le délai de changement maximal
de la vanne sera inférieur à 60 secondes.
REMARQUE
L'installation d'un filtre supplémentaire sur le circuit
d'alimentation en eau de chauffage est fortement
recommandée.
magnétique ou à cyclone capable d'éliminer de petites
particules, en particulier pour éliminer des particules
métalliques de la tuyauterie de chauffage fournie sur
place. Les particules de petite taille peuvent endommager
l'unité et ne seront pas éliminées par le filtre standard de
l'unité de pompe à chaleur.
Il est conseillé d'utiliser un
