12. X9A soketi
X9A soketi termistör konektörünü alır (sadece kullanım sıcak
suyu deposu olan montajlar için).
13. Pompa sigortası FU2 (hat içi sigorta)
14. Pompa rölesi K4M
15. Trafo TR1
16. A4P
Dijital G/Ç PCB'si (yalnızca uzaktan alarm kiti içeren
kurulumlarda).
17. X6YA/X6YB/X6Y
Normal elektrik tarifesi güç kaynağına bağlantı için konektörler.
Aynı zamanda bkz. "İndirimli elektrik tarifesi güç beslemesi
bağlantı", sayfa 21.
BİLDİRİM
Elektrik kablo bağlantıları
kapağının iç tarafında bulunabilir.

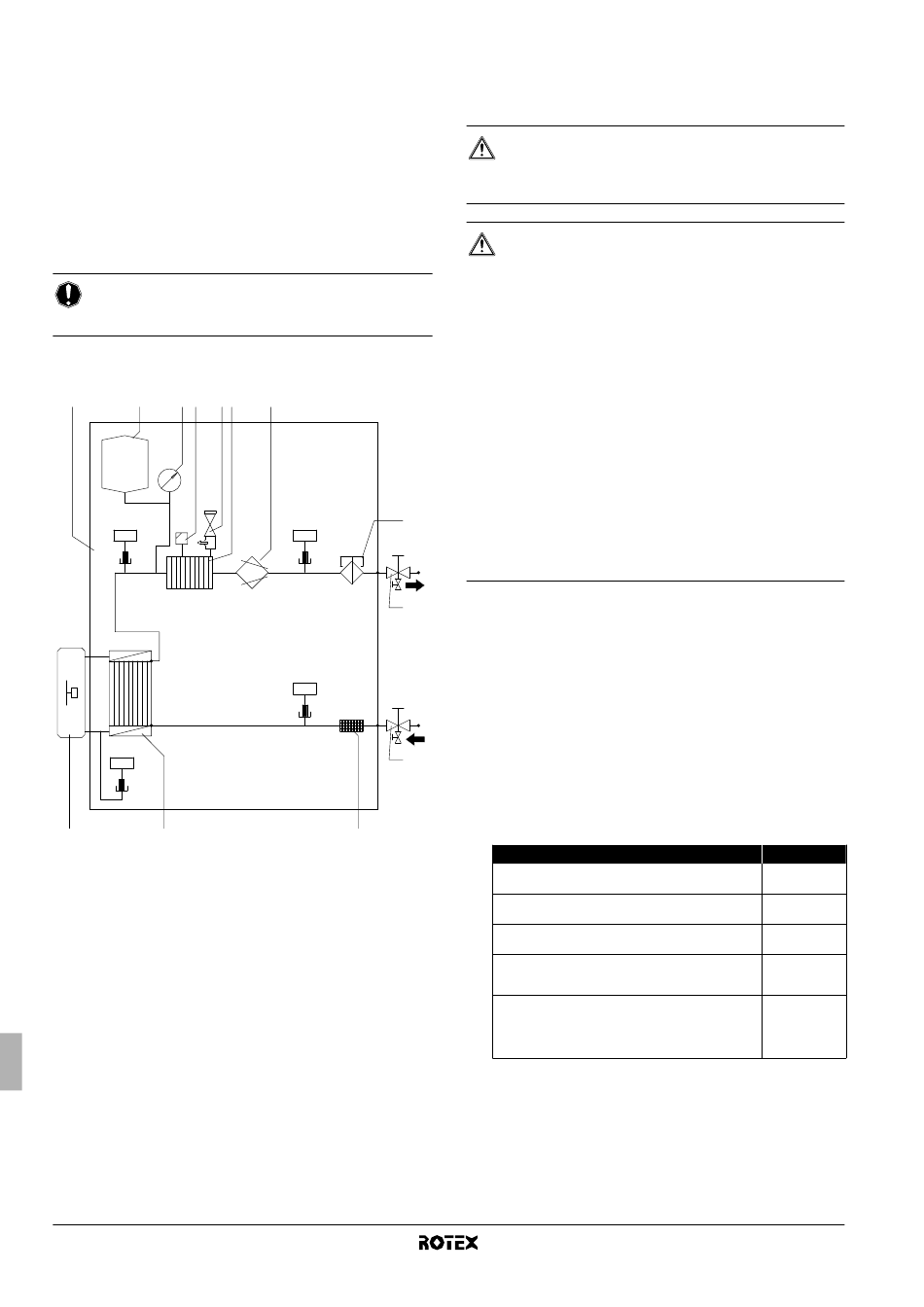

5.4. İşlevsel şema
2 3 4 5 6 7
R1T
t >
H O
2
R3T
t >
1 13
1 Dış ünite
2 İç ünite
3 Genleşme kabı
4 Manometre
5 Hava alma vanası
6 Basınç boşaltma valfı
7 Yardımcı ısıtıcı
8 Pompa
9 Akış anahtarı
10 Tahliye vanalı kesme vanası su çıkışı (sahada monte edilir)
11 Tahliye vanalı kesme vanası su girişi (sahada monte edilir)
12 Filtre
13 Isı eşanjörü
R1T Çıkış suyu ısı eşanjör termistörü
R2T Çıkış suyu yardımcı ısıtıcı termistörü
R3T Soğutucu sıvı tarafı termistörü
R4T Giriş suyu termistörü
Montaj kılavuzu
12
şeması anahtar kutusu
8
9
R2T
t >
10
R4T
t >
11
12
6. İç ünite montajı
6.1. Montaj yerinin seçilmesi
UYARI
Ünitenin küçük hayvanlar tarafından bir sığınak olarak
kullanılmasını önlemek için yeterli önlemleri aldığınızdan
emin olun.
DİKKAT
■
Küçük hayvanlar elektrik parçalarına temas ettiğinde
arıza, duman veya yangına neden olabilir. Lütfen,
müşteriye ünitenin etrafındaki alanın temiz ve düzenli
tutulması gerektiğini açıklayın.
■
Cihaz, patlama ihtimali bulunan bir atmosferde
kullanıma yönelik değildir.
■
Soğutucu kaçağı
doğrultusunda yeterli önlemlerin alındığından emin olun.
■
Ünite küçük bir odaya kurulacaksa, soğutucu akışkan
konsantrasyonunun bir soğutucu akışkan kaçağı
meydana gelmesine karşılık izin verilen güvenlik
sınırlarını aşmaması için gerekli önlemler alınmalıdır.
Kapalı bir
konsantrasyonlarının aşırı yüksek olması, oksijen
yetersizliğine neden olabilir.
■
Tutuşabilir gaz kaçaklarının olabileceği, karbon fiber
veya tutuşabilir tozların havada asılı bulunduğu veya
tiner veya gazolin gibi uçucu tutuşabilir maddelerin
kullanıldığı yerler.
Bu tür gazlar yangına yol açabilir.
Ünite, aşağıda sıralanan şartları karşılayan bir iç ortamda duvara
monte edilmelidir:
■
Montaj yeri dondan korunmuş olmalıdır.
■
Servis işlemleri için ünite etrafında bırakılması gereken alan.
(Bkz. şekil 2).
■
Ünite etrafındaki alan yeterli hava sirkülasyonu için elverişli
olmalıdır.
■
Yoğuşma tahliyesi (yalnızca EKHBDP drenaj tavası kitine sahip
RKHBX modellerinde) ve basınç tahliye vanası çıkışı için gerekli
şartlar sağlanmalıdır.
■
Montaj yüzeyi yanmayan malzemeden imal edilmiş, düz ve
pürüzsüz ve ünitenin çalışma ağırlığını (bkz. "12. Teknik
özellikler", sayfa 49) taşıyabilecek kapasitede olmalıdır.
■
Tüm boru uzunlukları ve mesafeleri dikkate alınmalıdır.
Koşul
Dış ünite ile iç ünite arasında izin verilen maksimum
soğutucu akışkan borusu uzunluğu
Dış ünite ile iç ünite arasında gerekli minimum
soğutucu akışkan borusu uzunluğu
Dış ünite ile iç ünite arasında izin verilen maksimum
yükseklik farkı
3 yollu vana ile iç ünite arasında izin verilen
maksimum uzaklık (sadece kullanım sıcak
suyu deposu olan montajlar için).
Kullanım sıcak suyu deposu ile iç ünite arasında izin
verilen maksimum uzaklık (sadece kullanım sıcak
suyu deposu olan montajlar için). Kullanım sıcak suyu
deposuyla birlikte verilen termistör kablosu 12 m
uzunluğundadır.
(a) Bağlanan dış üniteye göre değişir. Dış ünitenin montaj kılavuzuna bakın.
(b) <5 m ise, dış ünitenin (bağlanan dış üniteye bağlı olarak) yeniden şarj
edilmesi gerekir. Dış ünitenin montaj kılavuzuna bakın.
■
Normal çalışma sırasında, hydrobox ünitesi gürültü olarak
algılanabilecek bir çalışma sesi çıkartır. Bu ses su pompasının
çalışmasından ve/veya
kaynaklanır. Bu nedenle, hydrobox ünitesinin sağlam bir duvara
ve sese duyarlı ortamlardan (örn. yatak odası) uzak bir noktaya
monte edilmesi önerilir.
Havadan suya ısı pompası sistemi için iç ünite
olması halinde ilgili mevzuat
odada soğutucu akışkan
Değer
75 m / 50 m
(b)
3 m
30 m
3 m
10 m
kontaktörün devreye girmesinden
RKHBH/X016BB
4PW62576-3 – 10.2010
(a)
