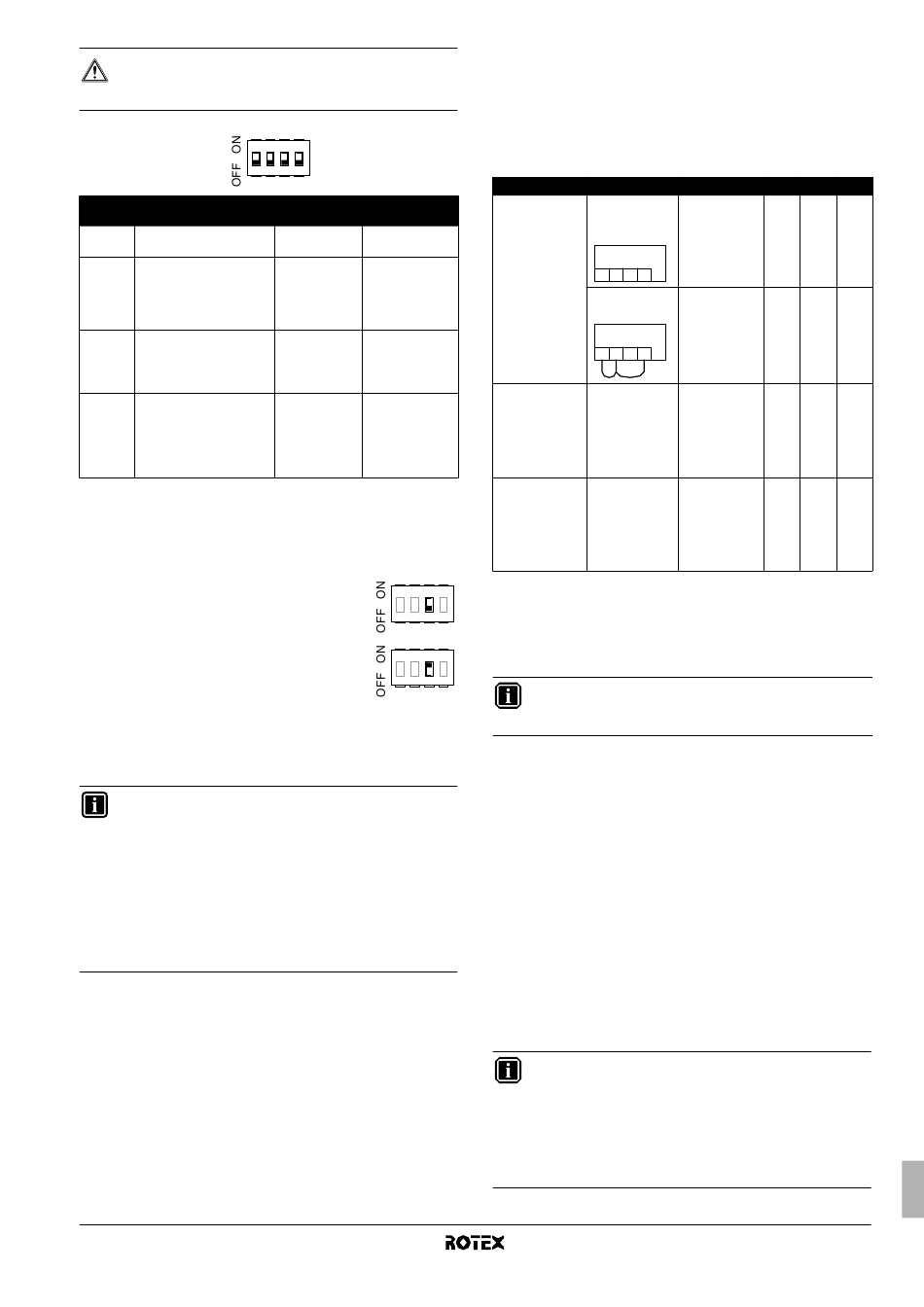

VÝSTRAHA
Než otevřete servisní panel rozváděcí skříňky a provedete
jakékoliv změny nastavení přepínačů DIP, vypněte napájení.
1
Přepínač
DIP SS2 Popis
1 Neplatí pro pracovníka
provádějícího instalaci
2 Instalace nádrže na
horkou užitkovou vodu
(viz "8.4. Konfigurace
instalace nádrže na
horkou užitkovou vodu" na
straně 24)
3 Připojení pokojového
termostatu
(viz "8.2. Konfigurace
instalace pokojového
termostatu" na straně 23)
(a)
4 Toto nastavení určuje
provozní režim tepelného
čerpadla v případech, kdy
existuje současná potřeba
intenzivnějšího topení/
chlazení místnosti a
ohřevu užitkové vody.
(a) Vztahuje se jen na případy, kdy přepínač DIP 2 = ON.
(b) Ohřev/chlazení nebo režim ohřevu užitkové vody lze omezit plánovacím
časovačem nebo nastavením provozního parametru (4, 5, 8).
8.2. Konfigurace instalace pokojového termostatu
■
Není-li k vnitřní jednotce připojen žádný
pokojový termostat, musí být páčkový
přepínač SS2-3 nastaven
polohy OFF.
■
Jeli k vnitřní jednotce připojen pokojový
termostat, musí být páčkový přepínač SS2-3
nastaven do zapnuté polohy ON.
■
Ověřte správnost nastavení pokojového termostatu (6®02=ano,
6®05=9, 6®06=5), aby nedocházelo k opakovanému zapínání
a vypínání čerpadla (se vznikem např. vibrací) a tím pádem
ke zkracování jeho životnosti.
INFORMACE
■
Je-li k vnitřní jednotce připojen pokojový termostat,
plánovací časovače topení a chlazení nejsou k dispozici.
Ostatní plánovací časovače nejsou nijak ovlivněny.
Podrobnější informace
naleznete v návodu k obsluze.
■
Je-li k vnitřní jednotce připojen pokojový termostat
a tlačítko = nebo y je stisknuté, indikátor
centralizovaného řízení e bude blikat a indikovat, že
pokojový termostat má vyšší prioritu a řídí zapínání/
vypínání provozu a přepínání provozního režimu.
RKHBH/X016BB
Vnitřní jednotka pro systém tepelných čerpadel vzduch-voda
4PW62576-3 – 10.2010
2 3 4
ON OFF
— (Výchozí)
Instalováno Neinstalováno
(výchozí stav)
Pokojový Žádný pokojový
termostat termostat
připojen nepřipojen
(výchozí stav)
Priorita topení/ Priorita na straně
chlazení nejvyššího
(b)
požadavku
1 2 3 4
do vypnuté
1 2 3 4
o plánovacích časovačích
Následující tabulka obsahuje přehled potřebné konfigurace a zapojení
termostatu ve svorkovnici (X2M: 1, 2, 3, 4) uvnitř rozváděcí skříňky.
Čerpání je uvedeno ve třetím sloupci. Tři poslední sloupce uvádějí,
zda je následující funkce dostupná prostřednictvím uživatelského
rozhraní (UI) nebo pomocí termostatu (T):
• zapnutí/vypnutí vyhřívání/chlazení prostor (y)
• přepínání topení/chlazení (=)
• plánovací časovače topení a chlazení (pr)
Termostat Konfigurace
Bez termostatu • SS2-3=OFF
• zapojení:
(žádné)
X2M
1 2 3 4
• SS2-3=ON
• zapojení:
X2M
1 2 3 4
Termostat jen při • SS2-3=ON
topení
• zapojení: (viz
instalační
návod
soupravy
pokojového
termostatu)
Termostat se • SS2-3=ON
spínačem topení/
• zapojení: (viz
chlazení
instalační
návod
soupravy
pokojového
termostatu)
(a) Čerpadlo se zastaví při vypnutí topení/chlazení nebo při dosažení požadované
teploty vody nastavené v uživatelském rozhraní. Se zapnutým topením/
chlazením se pak po uplynutí 3 minut bude čerpadlo spouštět každých 5 minut
a kontrolovat teplotu vody.
8.3. Konfigurace provozu čerpadla
INFORMACE
Nastavení rychlosti čerpadla viz "8.8. Nastavení rychlosti
čerpadla" na straně 25.
Bez pokojového termostatu: DIP přepínač SS2-3=OFF
Není-li k vnitřní jednotce připojen žádný pokojový termostat, činnost
čerpadla je určována teplotou vody na výstupu.
Vynucení trvalého provozu čerpadla v případě, že není připojen
žádný pokojový termostat:
- nastavte přepínač SS2-3 do zapnuté polohy ON,
- zkratujte svorky čísel 1-2-4 na svorkovnici uvnitř řídicí
skříňky.
S pokojovým termostatem: DIP přepínač SS2-3=ON
Je-li k vnitřní jednotce připojen pokojový termostat, čerpadlo se trvale
rozeběhne, kdykoliv vznikne požadavek termostatu na topení nebo
chlazení.
Dvojitá nastavená hodnota
Při aktivaci dvojité nastavené hodnoty je provoz čerpadla určován
stavem DIP přepínače SS2-3 a kontakty pro výběr nastavené
hodnoty. Viz níže uvedenou tabulku.
INFORMACE
Je-li aktivována dvojitá nastavená hodnota, "trvalý nucený
provoz čerpadla" není k dispozici. Je-li přepínač SS2-3
nastaven v poloze ON a zároveň jsou oba přepínače SP1
a SP2 sepnuté, provoz čerpadla bude stejný, jako
"s pokojovým termostatem" a použitelnou nastavenou
hodnotou bude druhá nastavená hodnota. Viz níže
uvedenou tabulku.
y y y y = = = = p p p p r r r r
Provoz čerpadla
určováno
výstupní
(a)
teplotou vody
UI UI UI
zapnuto, je-li
zapnuto
vyhřívání/
chlazení
UI UI UI
y
( )
prostorů
zapnuto při
požadavku
topení od
pokojového
T — —
termostatu
zapnuto při
požadavku
topení nebo
chlazení od
T T —
pokojového
termostatu
Instalační návod
23
