ATENÇÃO
■
Nunca entre em contacto directo com uma fuga de
refrigerante. Tal acto pode originar graves queimaduras
de frio.
■
Não toque nos tubos de refrigeração, nem durante
nem imediatamente a seguir ao funcionamento, pois
estes podem estar quentes ou frios, conforme
o estado do refrigerante que flui ou fluiu por eles, pelo
compressor e por outros componentes do ciclo do
refrigerante. Pode sofrer queimaduras nas mãos (de
calor ou de frio), se tocar nos tubos de refrigeração.
Para evitar lesões, aguarde até que a tubagem
regresse à temperatura normal (ou utilize luvas
adequadas, se
tocar-lhes).
CUIDADO
Não enxagúe a unidade. Tal pode provocar choques
eléctricos ou incêndios.
3. I
NTRODUÇÃO
3.1. Informações gerais
Agradecemos-lhe por ter comprado esta unidade de interior.
A unidade é o elemento interior das bombas de calor ar/água RRLQ.
Trata-se de uma unidade concebida para instalação em paredes
interiores. Consulte a "6.1. Escolher um local de instalação" na
página 12. A unidade pode ser combinada com ventilo-convectores
Rotex, aplicações de aquecimento do piso, radiadores de baixa
temperatura e instalações para aquecimento de água doméstica
Rotex.
Unidades de aquecimento e refrigeração e unidades apenas de
aquecimento
A gama de unidades é composta por duas versões principais: uma
versão de aquecimento/refrigeração (RKHBX) e uma versão só de
aquecimento (RKHBH).
Ambas as versões são fornecidas com um aquecedor de reserva
integrado, para fornecer uma capacidade de aquecimento adicional
perante temperaturas exteriores baixas. O aquecedor de reserva
serve também como substituto em caso de avaria da unidade de
exterior. Os modelos com aquecedor de reserva estão disponíveis
para capacidades de aquecimento de 3, 6 e 9 kW, e, conforme
a capacidade de aquecimento, para duas especificações diferentes
de alimentação.
Modelos de unidades Capacidade do
de interior aquecedor de reserva
RKHB*016BB3V3
RKHB*016BB6V3
RKHB*016BB6WN
RKHB*016BB9WN
RKHBH/X016BB
Unidade de interior para o sistema de bomba de calor ar/água
4PW62576-2 – 10.2010
for absolutamente necessário
Tensão nominal
do aquecedor de
reserva
3 kW 1x 230 V
6 kW 1x 230 V
6 kW 3x 400 V
9 kW 3x 400 V

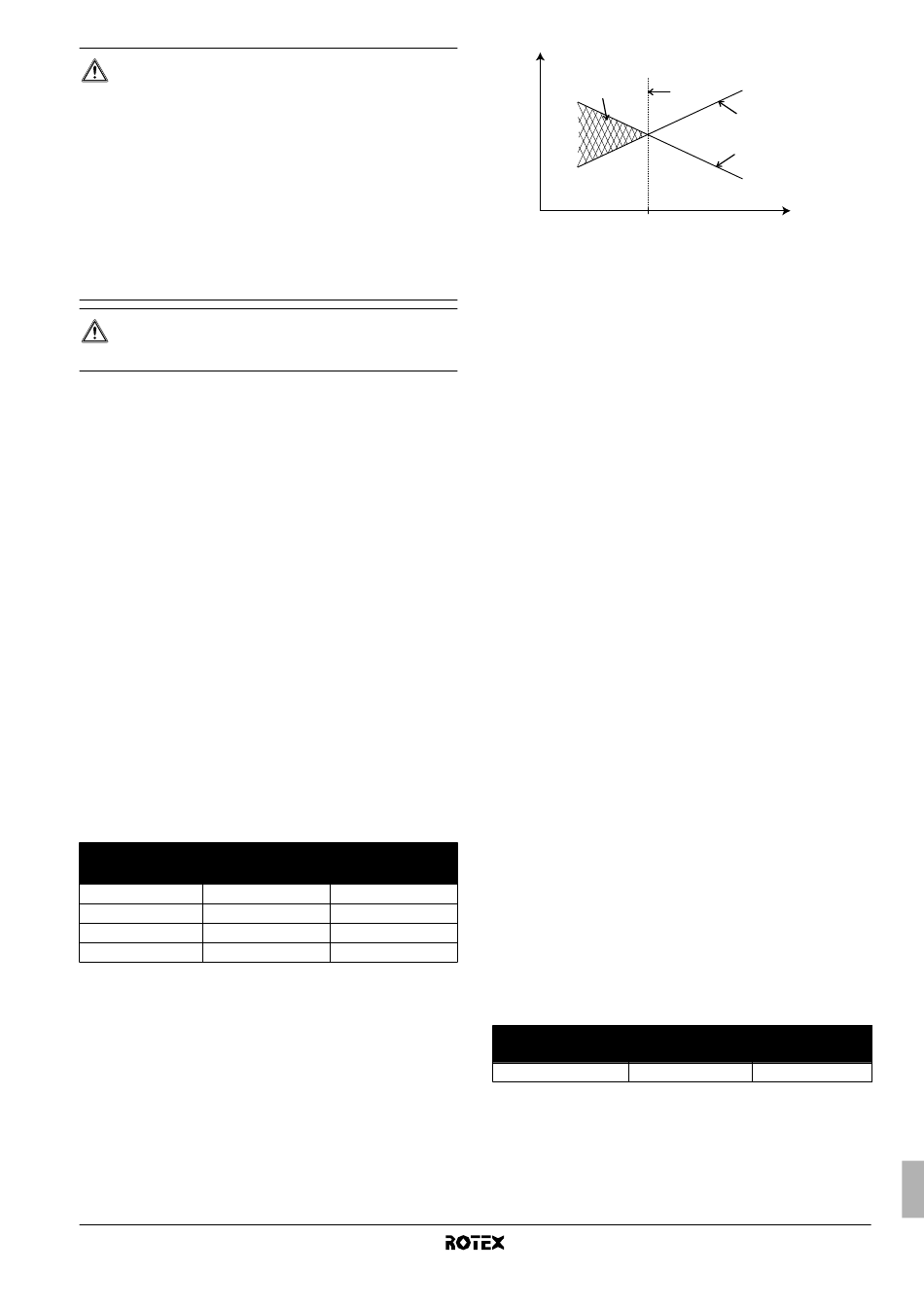

P
H
3
1 Capacidade da bomba de aquecimento
2 Capacidade de aquecimento necessária
(depende do local)
3 Capacidade adicional de aquecimento prestada pelo
aquecedor de reserva
4 Temperatura de equilíbrio (pode ser definida através da
interface de utilizador, consulte "8.9. Regulações locais"
na página 26)
T Temperatura ambiente (exterior)
A
P Capacidade de aquecimento
H
Tanque de água quente doméstica (opção)
É possível ligar um tanque de água quente doméstica opcional
à unidade de interior. O tanque de água quente doméstica está
disponível em 2 tipos:
■
tanque com aquecedor eléctrico de apoio integrado (RKHW*)
em 1 único tamanho: 300 litros,
■
tanque sem aquecedor eléctrico de apoio (RKHTS) em
2 tamanhos diferentes: 200 e 260 litros.
Consulte o manual de instalação do tanque de água quente
doméstica, para obter mais pormenores.
Kit de depósito de drenagem (opção)
Nas versões com aquecimento
é necessário instalar o kit de depósito de drenagem EKHBDP.
Para mais informações acerca do kit de depósito de drenagem,
consulte "6.5. Instalação do kit de depósito de drenagem EKHBDP
(apenas nos modelos RKHBX)" na página 14.
Kit de placa de circuito impresso de E/S digitais (opção)
É possível ligar uma placa de circuito impresso de E/S digital
EKRP1HB opcional à unidade de interior, permitindo:
■
saída para alarme remoto,
■
saída para ligar/desligar aquecimento/refrigeração,
■
funcionamento bivalente (sinal de permissão para a caldeira
auxiliar) ou sinal de permissão do aquecedor de reserva externo
adicional.
Consulte o manual de operações da unidade de interior e o manual
de instalação da placa de circuito impresso de E/S digital, para mais
informações.
Consulte o esquema eléctrico ou o diagrama de ligações,
relativamente às conexões da placa de circuito impresso à unidade.
Kit de termóstato de ambiente (opção)
Pode ser ligado à unidade de interior, como opção, um termóstato de
ambiente RKRTW, RKRTWA ou RKRTR. Consulte o manual de
instalação do termóstato de ambiente, para mais informações.
Aquecedor da base da unidade (opção)
Aquecedores com possibilidade de ligação
EKBPHT16Y*
RKHBH/X016BB
(a) Recomendado.
4
1
2
T
A
e refrigeração (RKHBX),
EKBPHTH16A
(a)
Possível Possível
Manual de instalação
3
