6.4. Montagem da unidade de interior

CUIDADO
A unidade de interior pesa cerca de 48 kg. São
necessárias duas pessoas para instalar a unidade.
1 Coloque o esquema de instalação (consulte a embalagem) na
parede e marque os pontos de fixação (2 em cima (● T) e 2 em
baixo (● B)).
Certifique-se de que as marcas (2 a 2) estão completamente
niveladas e que as dimensões das mesmas correspondem às
da imagem 4.
Se a unidade não for instalada nivelada, pode ficar ar preso no
circuito da água, originando uma avaria da unidade.
Dê particular atenção a este ponto ao instalar um modelo
RKHBX, para evitar que o depósito de drenagem transborde.

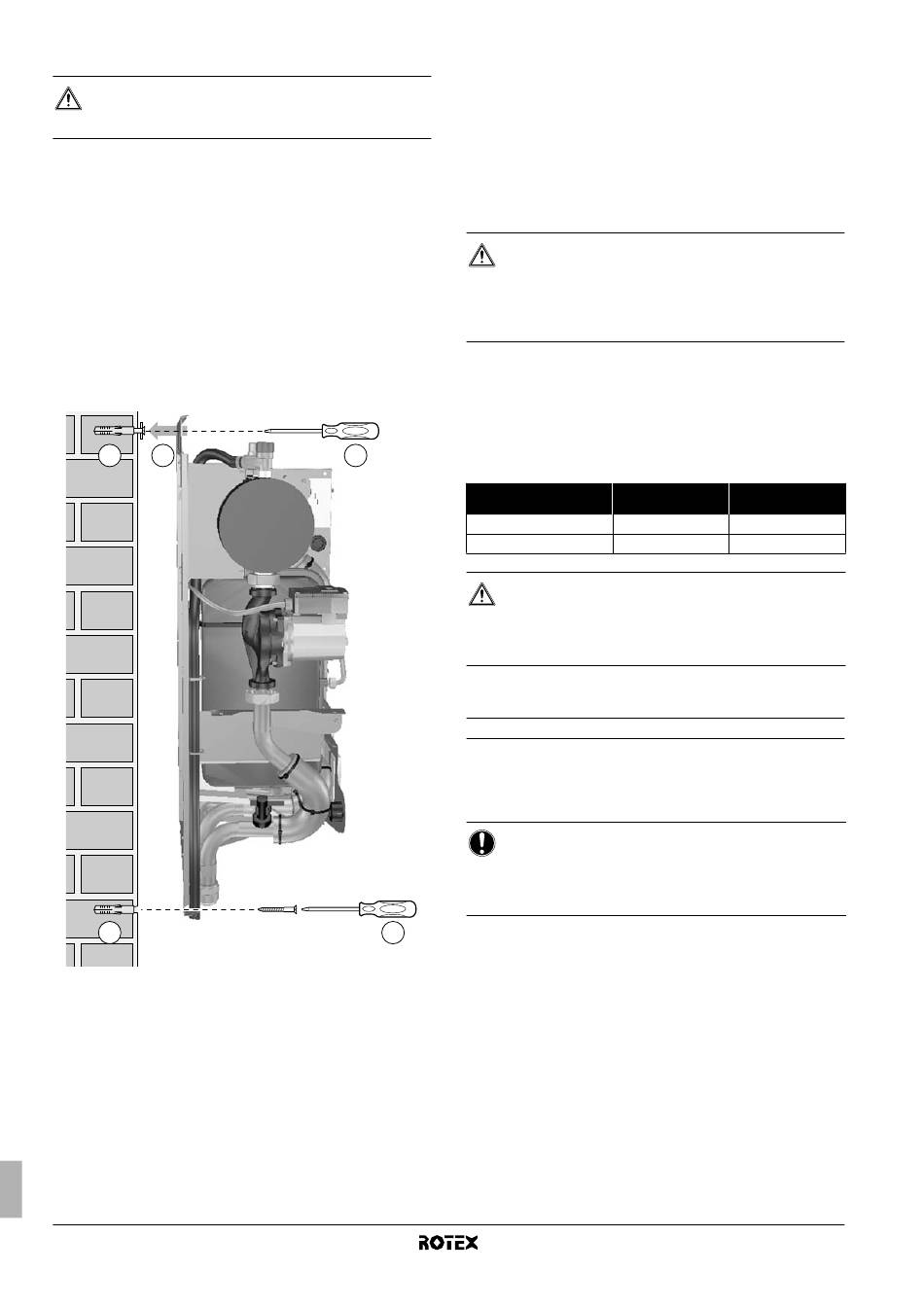

2 Perfure 4 orifícios e instale 4 buchas (adequadas a M10).
3 Coloque os parafusos nas buchas de cima e pendure a unidade
de interior nesses parafusos de cima.
4 Coloque os parafusos nas buchas de baixo e fixe-os bem.
2
1
1
Manual de instalação
14
6.5. Instalação do kit de depósito de drenagem
EKHBDP (apenas nos modelos RKHBX)
Nos modelos com aquecimento e refrigeração, é necessário instalar
o kit de depósito de drenagem (consulte "4. Acessórios" na página 10).
Durante a refrigeração, o vapor de água (humidade) presente no ar
pode condensar, levando a acumulação de água nas tubagens de
água e refrigerante, que se encontram frias. Esta água é recolhida
no reservatório de drenagem, que tem de ser ligado a um dreno.
Para obter instruções de instalação, consulte a folha de instruções
fornecida com o kit de depósito de drenagem.
CUIDADO
Certifique-se de que coloca no depósito de drenagem
a extremidade do tubo da válvula de segurança. Se não
o fizer, a água pode entrar em contacto com os
componentes eléctricos, originando choques eléctricos ou
um curto-circuito no sistema eléctrico.

6.6. Tubagens de refrigerante

Relativamente a todas as indicações, instruções e especificações
relativas a tubagens de refrigerante entre as unidades de interior e de
exterior, consulte o manual de instalação da unidade de exterior.
O tubo de gás e o tubo de líquido da unidade de interior encontram-se
3
nos locais indicados em "5.2. Componentes principais" na página 10.
Especificações da
tubagem de refrigerante
Ligação do tubo de gás
Ligação do tubo de líquido
CUIDADO
Ao ligar as tubagens de refrigerante, utilize sempre duas
chaves (francesas ou de bocas), para apertar ou
desapertar as porcas! Se não o fizer, as conexões de
tubagem podem ficar danificadas ou com fugas.
6.7. Tubagens de água
Verificação do circuito da água
As unidades estão equipadas com uma entrada de água e uma
saída de água para ligação a um circuito de água. Este circuito deve
ser fornecido por um instalador e estar em conformidade com
a legislação aplicável.
AVISO
A unidade apenas deve ser usada num sistema de água
fechado. Se for aplicada num sistema de água aberto,
pode verificar-se o aparecimento de níveis excessivos de
corrosão nas tubagens de água.
4
Unidade de interior
15,9 mm (5/8 pol.)
9,5 mm (3/8 pol.)
Unidade de interior para o sistema de bomba de calor ar/água
Unidade de exterior
15,9 mm (5/8 pol.)
9,5 mm (3/8 pol.)
RKHBH/X016BB
4PW62576-2 – 10.2010
