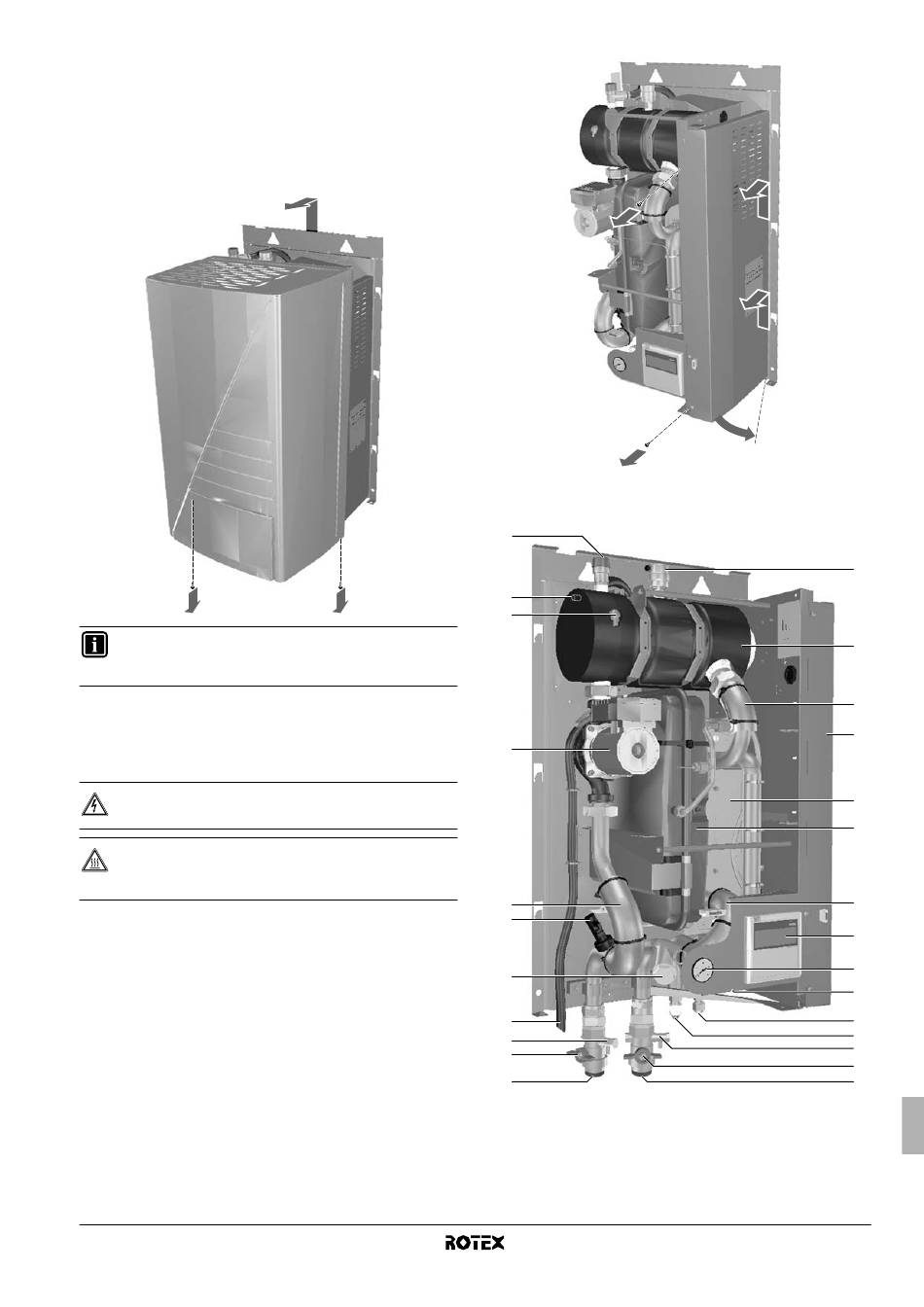

5. Prezentarea unităţii interioare
5.1. Deschiderea unităţii interioare
■
Clapeta frontală de pe capacul unităţii interioare oferă acces la
manometru şi la interfaţa utilizatorului.
■
Capacul unităţii interioare poate fi scos prin îndepărtarea celor
2 şuruburi de fund şi eliberarea capacului.
INFORMAŢII
Aveţi grijă să fixaţi capacul cu şuruburi când îl instalaţi
(şuruburile sunt livrate ca accesorii).
■
Pentru a accesa componentele cutiei de distribuţie – de ex.
pentru a conecta cablajul de legătură – se poate scoate panoul
de service al cutiei de distribuţie. Pentru aceasta, slăbiţi cele
două şuruburi din faţă şi desprindeţi panoul de service al cutiei
de distribuţie.
PERICOL: ELECTROCUTARE
Vezi "2. Măsuri de siguranţă generale" la pagina 2.
PERICOL: NU ATINGEŢI
COMPONENTELE INTERNE
Vezi "2. Măsuri de siguranţă generale" la pagina 2.
RKHBH/X016BB
Unitate interioară pentru sistem de pompă termică aer la apă
4PW62576-3 – 10.2010
5.2.
20
19
18
17
TUBULATURA ŞI
3
16
14
21
13
10
12
1 1
1

Componente principale

3 3
3
3
2
1
2
3
4
5
6
3
7
15
3
8
9
13
10
11
