GEVAAR: LEIDINGEN EN INTERNE ONDERDELEN
NIET AANRAKEN
Raak tijdens of direct na bedrijf geen koelleidingen,
waterleidingen of interne onderdelen aan. De leidingen en
de interne onderdelen kunnen heet of koud zijn afhankelijk
van de bedrijfsomstandigheid van de unit.
Uw handen kunnen brandwonden of bevriezingswonden
oplopen als u leidingen of interne onderdelen aanraakt.
Laat om letsel te voorkomen leidingen en interne
onderdelen weer op normale temperatuur komen of draag
veiligheidshandschoenen als het zich niet laat vermijden
om ze aan te raken.
WAARSCHUWING
Raak ongewenste vloeistoflekken nooit rechtstreeks
aan. U zou ernstige wonden kunnen oplopen door
bevriezing.
Raak de koelmiddelleidingen niet aan tijdens en
onmiddellijk na gebruik aangezien zij dan warm of
koud kunnen zijn, afhankelijk van de staat van het
koelmiddel in de koelmiddelleidingen, de compressor
en andere onderdelen van de koelmiddelcyclus.
U kunt uw handen verbranden of bevriezen als u de
koelmiddelleidingen aanraakt. Laat de leidingen een
tijdje afkoelen tot hun normale temperatuur of, als
u ze toch meteen moet aanraken, draag dan gepaste
handschoenen om letsels te voorkomen.
VOORZICHTIG
Spoel de unit niet af. Dit kan kortsluiting of brand
veroorzaken.
3.
I
NLEIDING

3.1. Algemene informatie

Onze welgemeende dank voor de aankoop van deze binnenunit.
De unit is het onderdeel voor binnenshuis van de lucht-water RRLQ-
warmtepompen. Deze unit is ontworpen om binnenshuis tegen de
muur gemonteerd te worden. Zie "6.1. Keuze van de installatieplaats"
op
pagina 12.
De
unit
kan
ventilatorconvectoren van Rotex, vloerverwarmingstoepassingen,
radiatoren op lage watertemperatuur, Rotex verwarmingstoepassingen
van water voor huishoudelijk gebruik.
Units voor verwarmen/koelen en units voor alleen verwarmen
De unitreeks bestaat uit twee hoofdversies: een versie voor
verwarmen/koelen (RKHBX) en een versie voor alleen verwarmen
(RKHBH).
Beide versies worden geleverd met een ingebouwde backupverwarming
voor extra verwarmingscapaciteit bij lage buitentemperaturen. De
backupverwarming dient ook als backup ingeval de buitenunit een
defect vertoont. De backupverwarmingsmodellen zijn verkrijgbaar voor
een verwarmingscapaciteit van 3, 6 en 9 kW, en – afhankelijk van de
verwarmingscapaciteit – voor twee verschillende voedingsspecificaties.
Capaciteit
Model binnenunit
backupverwarming
RKHB*016BB3V3
RKHB*016BB6V3
RKHB*016BB6WN
RKHB*016BB9WN
Montagehandleiding
3
gecombineerd
worden
Nominale spanning
backupverwarming
3 kW
1x 230 V
6 kW
1x 230 V
6 kW
3x 400 V
9 kW
3x 400 V

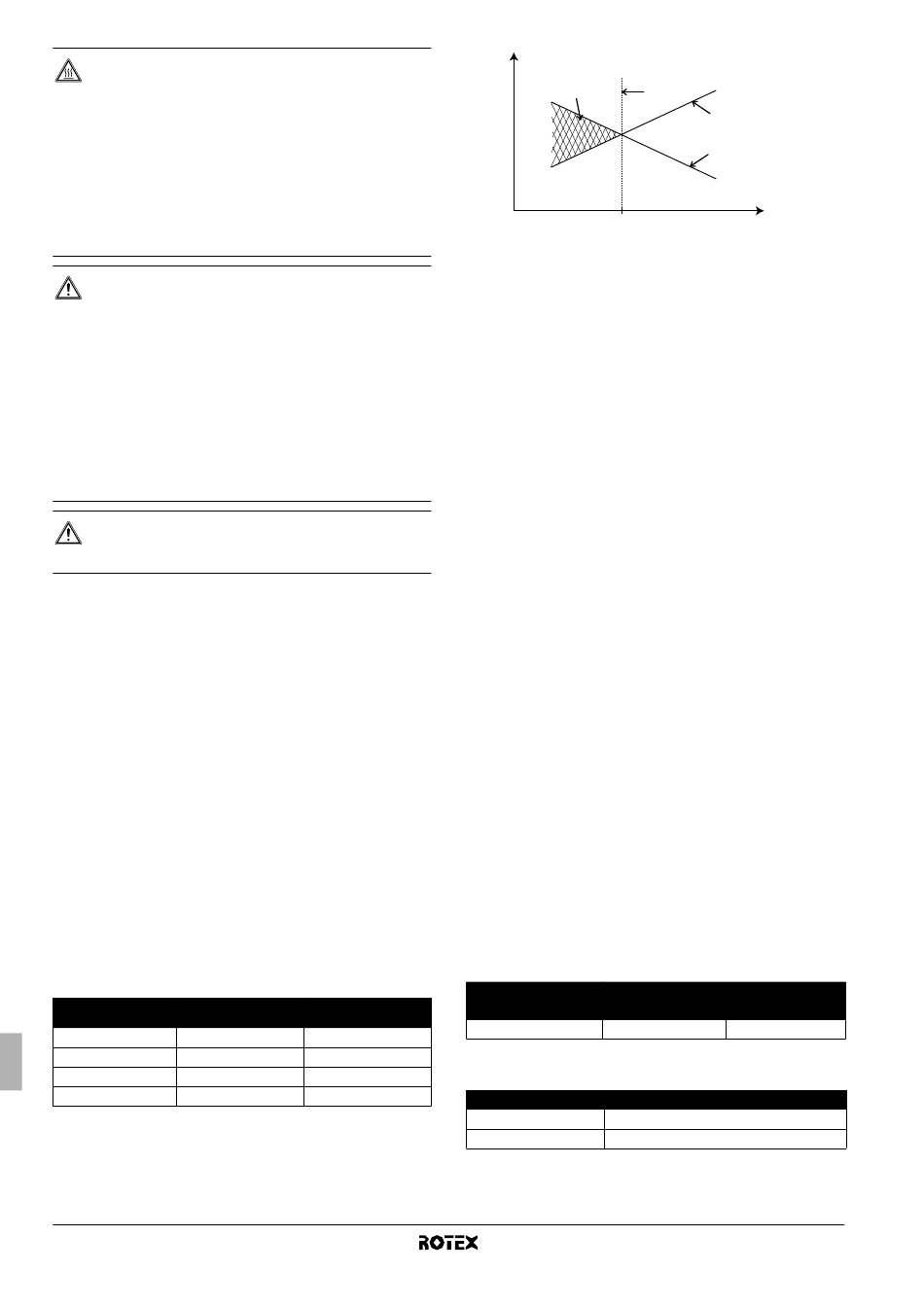

P
H
3
1 Capaciteit van de warmtepomp
2 Vereiste verwarmingscapaciteit (plaatsafhankelijk)
3 Bijkomende verwarmingscapaciteit geleverd door de
backupverwarming
4 Evenwichtstemperatuur (kan worden ingesteld via de
gebruikersinterface, zie "8.9. Lokale instellingen" op
pagina 26)
T
Omgevings (buiten) temperatuur
A
P
Verwarmingscapaciteit
H
Tank voor warm water voor huishoudelijk gebruik (optie)
Een optionele tank voor warm water voor huishoudelijk gebruik kan
op de binnenunit worden aangesloten. De tank voor warm water voor
huishoudelijk gebruik kan in de volgende 2 versies geleverd worden:
tank met ingebouwde elektrische boosterverwarming (RKHW*)
in slechts 1 uitvoering: een inhoud van 300 liter,
tank zonder elektrische boosterverwarming (RKHTS) in
2 verschillende uitvoeringen: een inhoud van 200 of 260 liter.
Zie de montagehandleiding van de tank voor warm water voor
huishoudelijk gebruik voor meer informatie.
Lekbakkit (optie)
Voor versies voor verwarmen/koelen (RKHBX) moet de lekbakkit
EKHBDP worden geïnstalleerd.
Voor meer informatie over de lekbakkit, zie "6.5. Installatie van de
lekbakkit EKHBDP (alleen voor RKHBX-modellen)" op pagina 14.
Kit digitale I/O-printplaat (optie)
Een optionele EKRP1HB digitale I/O-printplaat kan op de binnenunit
worden aangesloten en biedt:
een uitgang voor een alarm op afstand,
een uitgang om de verwarming/koeling AAN/UIT te schakelen,
een bivalente werking (toelatingssignaal voor de extra boiler) of
met
een
toelatingssignaal
backupverwarming.
Zie de gebruiksaanwijzing van de binnenunit en de montagehandleiding
van de digitale I/O-printplaat voor meer informatie.
Zie het bedradingsschema of aansluitschema voor de aansluiting van
deze printplaat op de unit.
Kit met kamerthermostaat (optie)
Een optionele kamerthermostaat RKRTW, RKRTWA of RKRTR kan
op
de
binnenunit
montagehandleiding van de kamerthermostaat voor meer informatie.
Bodemplaatverwarming (optie)
RKHBH/X016BB
(a) Aanbevolen.
Mogelijke combinaties
RRLQ_BA
(a)
RRLQ_CA
(a) De bodemplaatverwarming van de buitenunit wordt door de printplaat van de
binnenunit bediend.
4
1
2
T
A
voor
een
additionele
worden
aangesloten.
Raadpleeg
Aansluitbare verwarmingen
EKBPHT16Y*
EKBPHTH16A
Mogelijk
Mogelijk
RKHBH/X_BB
Mogelijk
Mogelijk
RKHBH/X016BB
Binnenunit voor lucht-water-warmtepompsysteem
4PW62576-2 – 10.2010
externe
de
(a)
