6.8. Su devresiyle ilgili genel önlemler
Ünitenin montaj işlemine geçmeden önce aşağıdaki noktalara dikkat
edilmelidir:
■
Maksimum su basıncı 4 bar'dır.
■

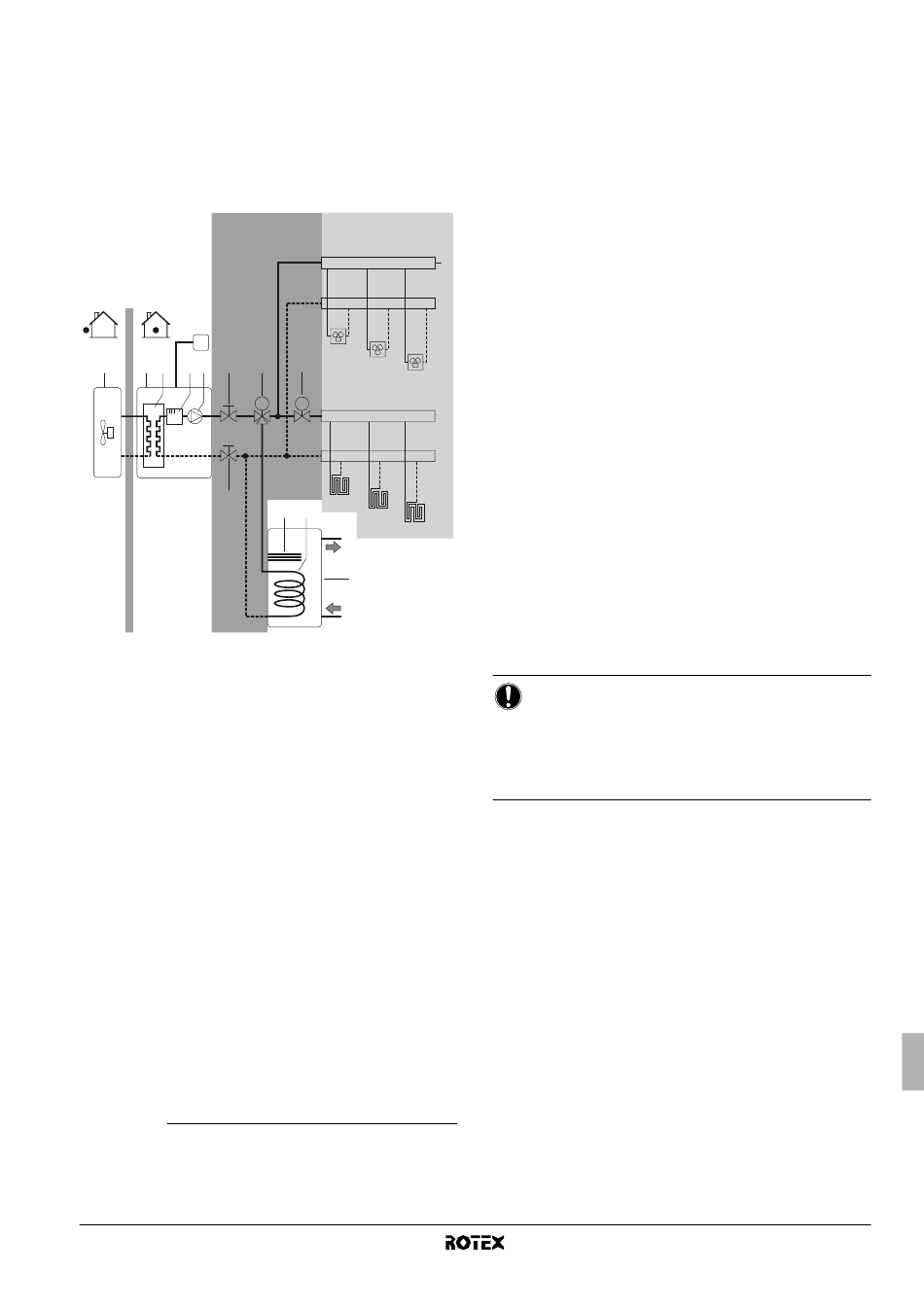

Maksimum su sıcaklığı, hacim ısıtma sırasında 65°C
cihazı ayarı) ve kullanım sıcak suyu ısıtma sırasında 75°C'dir
(emniyet cihazı ayarı). Monte edilen boruların ve boru
aksesuarlarının (örn. vanalar, bağlantılar, ...) aşağıdaki şekilde
gösterilen sıcaklıklara dayanabileceğinden emin olun.
75°C 75°C
65°C 65°C
T
1 2 3 4 5 6
6
1 Dış ünite
2 İç ünite
3 Isı eşanjörü
(2)
4 Yardımcı ısıtıcı
5 Pompa
6 Kesme vanası
7 Motorlu 3 yollu vana (sahada tedarik edilir)
8 Motorlu 2 yollu vana (sahada tedarik edilir)
9 Kolektör (sahada tedarik edilir)
10 Kullanım sıcak suyu deposu (opsiyonel)
(3)
11 Destek ısıtıcı
12 Isı eşanjörü serpantini
FCU1...3 Fan coil ünitesi (opsiyonel)
FHL1...3 Zeminden ısıtma devresi
T Oda termostatı (opsiyonel)
■
Su devresindeki su basıncının, izin verilen maksimum çalışma
basıncının (4 bar) üzerine çıkmamasını sağlayacak, yeterli
önlemler alınmalıdır.
■
Üniteyle birlikte iki adet kesme vanası teslim edilir. Servis ve
bakım çalışmalarını kolaylaştırmak için, iç ünitenin su girişine ve
su çıkışına birer adet kesme vanası takın. Kesme vanalarının
konumuna dikkat edin. Entegre tahliye ve doldurma vanalarının
konumu servis çalışmaları açısından önemlidir. Bkz. şekil 3.
■
Bakım çalışmaları sırasında devrenin tam olarak boşaltılması için
sistemin tüm alçak noktalarındaki drenaj tapaları kullanılmalıdır.
İç ünite su sistemindeki suyun tahliye edilmesi için kesme
vanalarına iki adet tahliye vanası entegre edilmiştir.
■
Elektrikli parçalara su temas etmesini önlemek için, basınç tahliye
vanası için uygun bir tahliyenin sağlandığından emin olun.
(1) Doğru saha ayarlarının aktif olduğundan veya ilgili depo tipine göre
seçildiğinden emin olun. Daha ayrıntılı bilgi için, "[4] Yardımcı/destek ısıtıcı
çalışma ve hacim ısıtma kapanma sıcaklığı", sayfa 27'deki saha
ayarlarına bakın.
(2) Elektrikli destek ısıtıcısı olmayan depolar (RKHTS) için, kullanım suyu
ısıtma modunda yardımcı ısıtıcı kullanılır.
(3) Yalnızca yerleşik elektrikli destek ısıtıcısı olan depolar (RKHW*) için
geçerlidir.
RKHBH/X016BB
Havadan suya ısı pompası sistemi için iç ünite
4PW62576-3 – 10.2010
(1)
(emniyet
65°C 65°C
(RKHTS) (RKHTS)
(RKHW*) (RKHW*)
FCU1
8
7
FCU2
FCU3
M M
FHL1
11 12
FHL2
FHL3
10
■
Sistemin tüm yüksek noktalarında havalandırma delikleri
bulunmalıdır. Bu delikler, servis çalışmaları için kolayca
ulaşılabilecek noktalarda olmalıdır. İç ünite içerisinde otomatik
bir hava alma vanası mevcuttur. Su devresi içerisindeki havanın
otomatik olarak tahliyesinin mümkün olması için bu hava alma
vanasının çok fazla sıkılmadığını kontrol edin.
■
Saha borularına monte edilen bileşenlerin su basıncına ve su
sıcaklığına dayanabileceğinden emin olun.
■
Her zaman sistemde kullanılan suyla ve iç ünitede kullanılan
malzemelerle uyumlu malzemeler kullanmaya dikkat edin
Su devresine hava, nem veya toz girerse sorunlar çıkabilir. Bu
nedenle, su devresini bağlarken şu hususlara mutlaka dikkat edin:
■
Yalnızca temiz borular kullanın.
9
■
Çapakları alırken borunun ucunu aşağı doğru tutun.
■
Duvar içinden geçirirken toz ve pislik girmemesi için borunun
ucunu kapatın.
■
Bağlantıların sızdırmazlığı için güvenilir bir diş sızdırmazlık
malzemesi kullanın.
■
Pirinç dışında metal boru kullanıldığında, galvanik korozyona
mani olmak için mutlaka her iki malzemeyi birbirinden yalıtın.
■
Pirinç yumuşak
bağlantılarını yaparken uygun aletler kullanın. Uygun olmayan
aletler borularda hasara neden olacaktır.
■
Boru çapını gerekli su akışına ve pompanın mevcut cihaz dışı
statik basıncına göre seçin.
■
İç ünite çalışması için gerekli minimum su debisi 16 l/dak'dır. Su
debisi bu minimum değerden düşük olduğunda, akış hatası 7H
görüntülenir ve iç ünitenin çalışması durdurulur.
■
Su devresinde kesinlikle Zn kaplı parçalar kullanmayın. Ünite
içerisindeki su devresinde bakır borular kullanıldığından, bu
parçalarda aşırı korozyon meydana gelebilir.
■
Su devresinde 3 yollu vana kullanılıyorsa:
Kullanım sıcak suyu ile alttan ısıtma su devresinin birbirinden
tamamen ayrılması çok önemlidir.
■
Su devresinde 3 yollu veya 2 yollu vana kullanılıyorsa, vananın
maksimum değiştirme süresi 60 saniyenin altında olmalıdır.
BİLDİRİM
Isıtma suyu devresine ilave bir filtrenin takılması şiddetle
önerilir. Özellikle sahada monte edilen ısıtma borularındaki
metal partiküllerinin temizlenmesi için, küçük partikülleri
temizleyebilecek manyetik veya siklon filtre kullanılması
önerilir. Küçük partiküller üniteye zarar verebilir ve ısı
pompası ünitesinin standart filtresi tarafından temizlenemez.
bir malzeme olduğundan su
