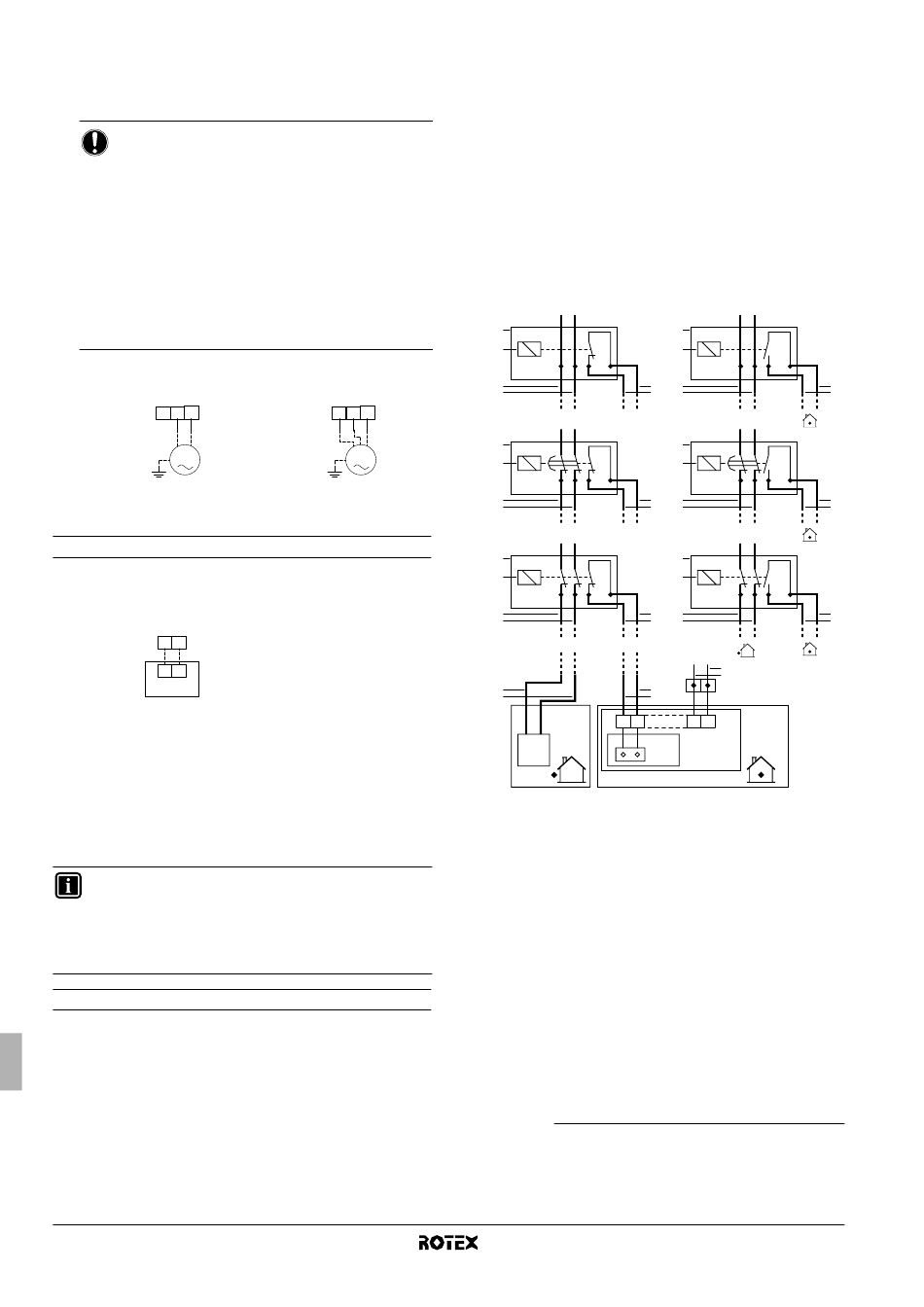

Bedrading van de 3-wegklep
1 Sluit met behulp van de juiste kabel de klepbesturingskabel aan
op de juiste klemmen
bedradingsschema.
LET OP
Twee soorten
aangesloten. De bedrading verschilt naar gelang
het type:
■
3-wegsklep type "terugtrekveer met 2 draden"
De 3-wegsklep
gemonteerd dat wanneer ze niet geactiveerd is,
het ruimteverwarmingscircuit is geselecteerd.
■
3-wegsklep type "SPST met 3 draden"
De 3-wegklep moet zodanig worden gemonteerd
dat wanneer klempoorten 9 en 10 van voeding
worden voorzien, het circuit voor warm water
voor huishoudelijk gebruik is geselecteerd.
Klep type "terugtrekveer
met 2 draden"
X2M 8 9 10
M
2 Bevestig de kabel(s) met behulp van kabelbinders aan de
bevestigingspunten voor trekontlasting.

De bodemplaatverwarming aansluiten

1 Sluit met behulp van de juiste kabel de voedingskabel aan op de
juiste klemmen zoals aangegeven in het bedradingsschema
hieronder.
X2M 15a 15
1 2
X1Y
bodemplaatverwarming
2 Bevestig de kabel(s) met behulp van kabelbinders aan de
bevestigingspunten voor trekontlasting.
3 Bij het naar buiten leiden van kabels moet u ervoor zorgen dat
het deksel van de binnenunit nog goed kan worden gesloten.
4 Kies de gepaste waarden voor de lokale instellingen voor de
bodemplaatverwarming. Zie "[F-02]", "[F-03]" en "[F-04]" op
pagina 38.
INFORMATIE
De bodemplaatverwarming is alleen van toepassing in
combinatie met RRLQ_AA/AB/BA of in het geval van een
optionele EKBPHT-kit. De RRLQ_CA-buitenunit stuurt de
bodemplaatverwarming intern aan via de printplaat van de
buitenunit.

Op een voeding met kWh-voordeeltarief aansluiten

Elektriciteitsmaatschappijen overal ter wereld doen hard hun best om
een stabiele elektriciteitsdienst te leveren tegen een concurrentiële
prijs en zijn vaak gemachtigd om klanten een voordeeltarief aan te
bieden, zoals bijvoorbeeld dag/nachttarieven, seizoenstarieven,
Wärmepumpentarif in Duitsland en Oostenrijk, ...
Deze apparatuur kan worden aangesloten op dergelijke systemen
met een voeding met kWh-voordeeltarief.
Neem contact op met de elektriciteitsmaatschappij die optreedt als
leverancier op de plaats waar deze apparatuur zal worden
geïnstalleerd om te vragen of de apparatuur kan worden aangesloten
op een systeem met een voeding met kWh-voordeeltarief.
Montagehandleiding
21
zoals aangegeven in
3-wegskleppen kunnen worden
moet zodanig worden
Klep type "SPST
met 3 draden"
X2M 8 9 10
M
Wanneer de apparatuur op een dergelijke voeding met kWh-
voordeeltarief is aangesloten, mag de elektriciteitsmaatschappij:
■
de voeding van de apparatuur voor bepaalde tijd onderbreken;
het
■
eisen dat de apparatuur gedurende een bepaalde periode
slechts een beperkte hoeveelheid stroom verbruikt.
De binnenunit is ontworpen om een inputsignaal te ontvangen dat de
unit in de stand gedwongen uit schakelt. Op dat ogenblik zal de
compressor van de buitenunit niet werken.
Mogelijke types voeding met kWh-voordeeltarief
Mogelijke aansluitingen en vereisten om de apparatuur aan te sluiten
op een dergelijke voeding ziet u in de onderstaande afbeelding:
[d-01]=1
1 L N
1
2
3
L N
2
1
2
3
3 L N
1
2
3
3
1 Kast voeding met kWh-voordeeltarief
2 Ontvanger voor het signaal van de
elektriciteitsmaatschappij
3 Voeding naar buitenunit (raadpleeg de
montagehandleiding die bij de buitenunit is geleverd)
4 Spanningsvrij contact naar binnenunit
5 Voeding met normaal kWh-tarief
Wanneer de buitenunit op een voeding met kWh-voordeeltarief is
aangesloten, moet het spanningsvrij contact van de ontvanger voor
het signaal van het kWh-voordeeltarief van de elektriciteits-
maatschappij worden aangesloten op klem 17 en 18 van X2M (zoals
hierboven afgebeeld).
Wanneer parameter [d-01]=1 op het moment dat het signaal voor
kWh-voordeeltarief door
gestuurd, gaat dat contact open en wordt de unit in de stand
gedwongen uitgeschakeld
Wanneer parameter [d-01]=2 op het moment dat het signaal voor
kWh-voordeeltarief door
gestuurd, sluit dat contact en wordt de unit in de stand gedwongen
(2)
uitgeschakeld .
(1) Wanneer het signaal opnieuw stopt, sluit het spanningsvrij contact en
begint de unit weer te werken. Daarom is het belangrijk dat de
automatische herstartfunctie ingeschakeld blijft. Zie "[3] Automatische
herstart" op pagina 28.
(2) Wanneer het signaal opnieuw stopt, gaat het spanningsvrij contact open
en begint de unit weer te werken. Daarom is het belangrijk dat de
automatische herstartfunctie ingeschakeld blijft. Zie "[3] Automatische
herstart" op pagina 28.
[d-01]=2
1 L N
1
S2S
2
4 3
L N
2
1
S2S 2
4 3
3 L N
1
S2S
2
4 3
L N
5
4
17 18 30 31 X2M
A1P
X40A
de elektriciteitsmaatschappij
(1)
.
de elektriciteitsmaatschappij
Binnenunit voor lucht-water-warmtepompsysteem
4PW62576-2 – 10.2010
S2S
4
S2S
4
S2S
4
wordt
wordt
