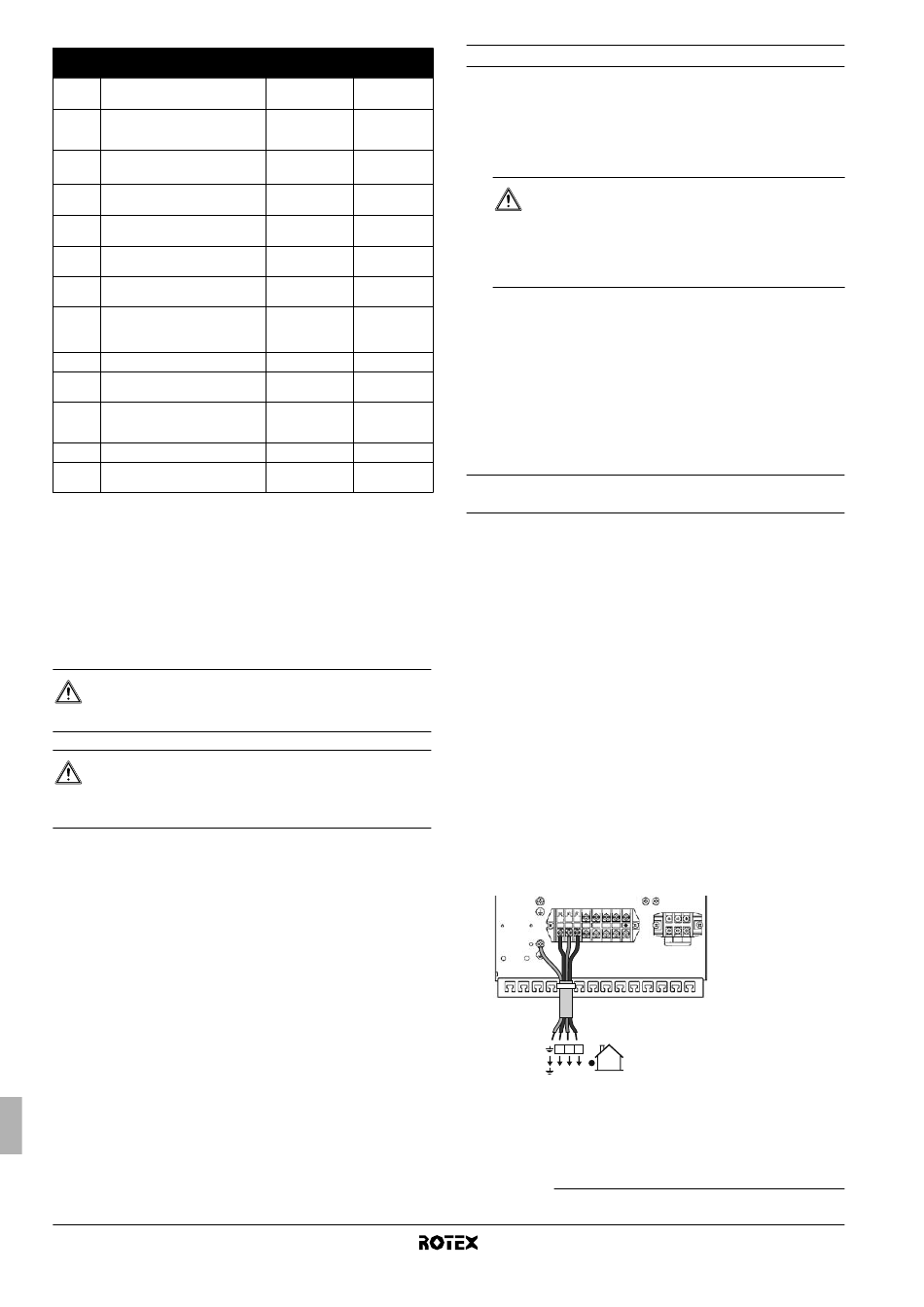

Articol Descriere
1 Cablu de alimentare de la reţea
pentru unitatea exterioară
2 Cablu de alimentare de la reţea
şi de comunicaţii al unităţii
interioare
3 Cablu de alimentare pentru
(c)
încălzitorul plăcii de fund
4 Cablul de alimentare de la reţea
al încălzitorului de rezervă
5 Cablul termostatului de
încăpere
6 Cablul de control al ventilului
cu 3 căi
7 Cablu de control al ventilului
cu 2 căi
8 Cablu de alimentare de la reţea
şi de protecţie termică al
(f)
încălzitorului auxiliar
9 Cablul termistorului
10 Cablul de alimentare de la reţea
(f)
al încălzitorului auxiliar
11 Cablul reţelei de alimentare cu
tarife diferenţiate (contact fără
tensiune)
12 Cablul interfeţei utilizatorului
13 Reţea de alimentare cu tarif
normal
(a) Consultaţi placa de identificare de pe unitatea exterioară.
2
(b) Secţiunea cablului 2,5 mm
(c) Cablul încălzitorului plăcii de fund este aplicabil numai în combinaţie cu
RRLQ_AA/AB/BA sau în cazul setului EKBPHT opţional. Unitatea
exterioară RRLQ_CA controlează încălzitorul plăcii de fund intern, prin
placa cu circuite integrate a unităţii exterioare.
(d) Secţiunea minimă a cablului 0,75 mm
(e) Vezi tabelul la "Conexiunea cablului de alimentare de la reţea a încălzitorului de
rezervă" la pagina 20.
(f) Valabil numai pentru rezervor cu încălzitor electric auxiliar integrat (RKHW*).
(g) Termistorul şi cablul de conexiune (12 m) sunt livrate cu unitatea interioară.
2
(h) Secţiunea cablului 0,75 mm până la 1,25 mm
Contactul fără tensiune va asigura sarcina minimă aplicabilă de 15 V c.c., 10 mA.
2
(i) Secţiunea cablului 0,75 mm până la 1,25 mm
ATENŢIE
Selectaţi toate cablurile şi dimensiunile acestora în
conformitate cu legislaţia în vigoare.
AVERTIZARE
După finalizarea lucrărilor electrice, confirmaţi că fiecare
piesă şi bornă electrică din interiorul cutiei de piese
electrice este bine conectată.
Manual de instalare
19
Număr necesar Curent maxim
de conductori de regim
(a)
2+GND
(b)
3+GND
(d)
2
2+GND sau
(e)
3+GND
(d)
3 sau 4 100 mA
(d)
2+GND 100 mA
(d)
2+GND 100 mA
(b)
4+GND
(g)
2
2+GND 13 A
(h)
2
(i)
2
(b)
2+GND
2
2
, lungime maximă: 50 m.
2
, lungime maximă: 500 m.
Indicaţii pentru cablajul de legătură
■
Cablajul de legătură de pe partea unităţii interioare urmează să
fie efectuat pe regleta de conexiuni din interiorul cutiei de
distribuţie. Pentru a accesa regleta de conexiuni, scoateţi
capacul unităţii interioare şi panoul de service al cutiei de
distribuţie, a se vedea "5.1. Deschiderea unităţii interioare" la
pagina 10.
AVERTIZARE
Decuplaţi toată alimentarea de la reţeaua electrică –
de ex. alimentarea de la reţea a unităţii exterioare,
încălzitorului de rezervă şi rezervorului de apă
menajeră (dacă e cazul) – înainte de a scoate panoul
de service al cutiei de distribuţie.
■
Soclurile de fixare a cablurilor sunt prevăzute pe partea de fund
a cutiei de distribuţie. Fixaţi toate cablurile utilizând soclurile de
fixare (procurare la faţa locului).
■
Pentru încălzitorul de rezervă este necesar un circuit electric de
alimentare special alocat.
■
Instalaţiile echipate cu un rezervor de apă menajeră caldă
(opţional), necesită un circuit electric de alimentare special
alocat pentru încălzitorul auxiliar
Vă rugăm să consultaţi manualul de instalare al rezervorului de
apă menajeră caldă.
Conexiunea cablului de alimentare de la reţea
şi de comunicaţii al unităţii interioare
Cerinţe pentru circuitul de alimentare şi cabluri
Alimentarea de la reţea a unităţii interioare va fi asigurată prin
unitatea exterioară. Comunicaţiile de date cu unitatea exterioară sunt
asigurate prin acelaşi cablu.
Pentru toate instrucţiunile şi specificaţiile privind cablajul de legătură
dintre unitatea interioară şi unitatea exterioară, consultaţi manualul
de instalare al unităţii exterioare.
Procedeu
1 Cu ajutorul cablului corespunzător, conectaţi circuitul electric de
alimentare la bornele corespunzătoare aşa cum este prezentat
pe schema de conexiuni şi în figura de mai jos.
2 Conectaţi conductorul de împământare (galben/verde) la
şurubul de împământare de pe placa de montare a cutiei de
distribuţie.
3 Fixaţi cablul pe soclurile de fixare pentru a evita tensionarea.
4 Când se conduc afară cablurile, aveţi grijă ca acestea să nu
împiedice montarea capacului unităţii interioare, a se vedea
figura 3.
Notă: este prezentată numai partea relevantă a cablajului de legătură.
X1M
1 2 3
1 2 3
1 2 3
(1) Valabil numai pentru rezervor cu încălzitor electric auxiliar integrat
(RKHW*).
Unitate interioară pentru sistem de pompă termică aer la apă
(1)
.
X3M
RKHBH/X016BB
