VÝSTRAHA
■
Nikdy se nedotýkejte náhodně uniklého chladiva
přímo. To by mohlo způsobit vážná poranění vyvolaná
omrzlinami.
■
Nedotýkejte se potrubí kapalného chladiva během
provozu nebo ihned po jeho ukončení, neboť chladicí
potrubí může být horké nebo studené v závislosti na
stavu chladiva, které jím cirkuluje, kompresoru
a dalších součástí chladicího okruhu. Dotek potrubí
chladiva může mít za následek popáleniny nebo
omrzliny rukou. Z důvodů zamezení vzniku úrazu
počkejte určitou dobu, aby mohla být obnovena
normální teplota
nevyhnutelný, používejte ochranné rukavice.
UPOZORNĚNÍ
Jednotku neoplachujte. Vlhkost může způsobit úraz
elektrickým proudem nebo požár.
3. Úvod
3.1. Obecné informace
Děkujeme vám za vás nákup této vnitřní jednotky.
Tato jednotka je vnitřní součástí tepelného čerpadla RRLQ typu
vzduch-voda. Tato jednotka je navržena pro nástěnnou vnitřní
instalaci. Viz "6.1. Volba místa instalace" na straně 12. Jednotku lze
kombinovat s jednotkami ventilátorů Rotex, podlahovým vytápěním,
nízkoteplotními radiátory a zařízeními Rotex na ohřev užitkové vody.
Jednotky k topení/chlazení a jednotky jen k topení
Řada vnitřních jednotek se skládá ze dvou hlavních verzí: a verze
(RKHBX) pro topení/chlazení a verze (RKHBH) pouze pro topení.
Obě verze se dodávají s integrovaným záložním topením na zvýšení
topného výkonu při nízkých venkovních teplotách. Záložní topidlo
slouží také jako záložní jednotka v případě poruchy venkovní
jednotky systému. Modely se záložním topením jsou dodávány
s topným výkonem 3, 6 a 9 kW a – v závislosti na topném výkonu –
se dvěma různými specifikacemi napájení.
Model vnitřní jednotky Výkon záložního topení
RKHB*016BB3V3
RKHB*016BB6V3
RKHB*016BB6WN
RKHB*016BB9WN

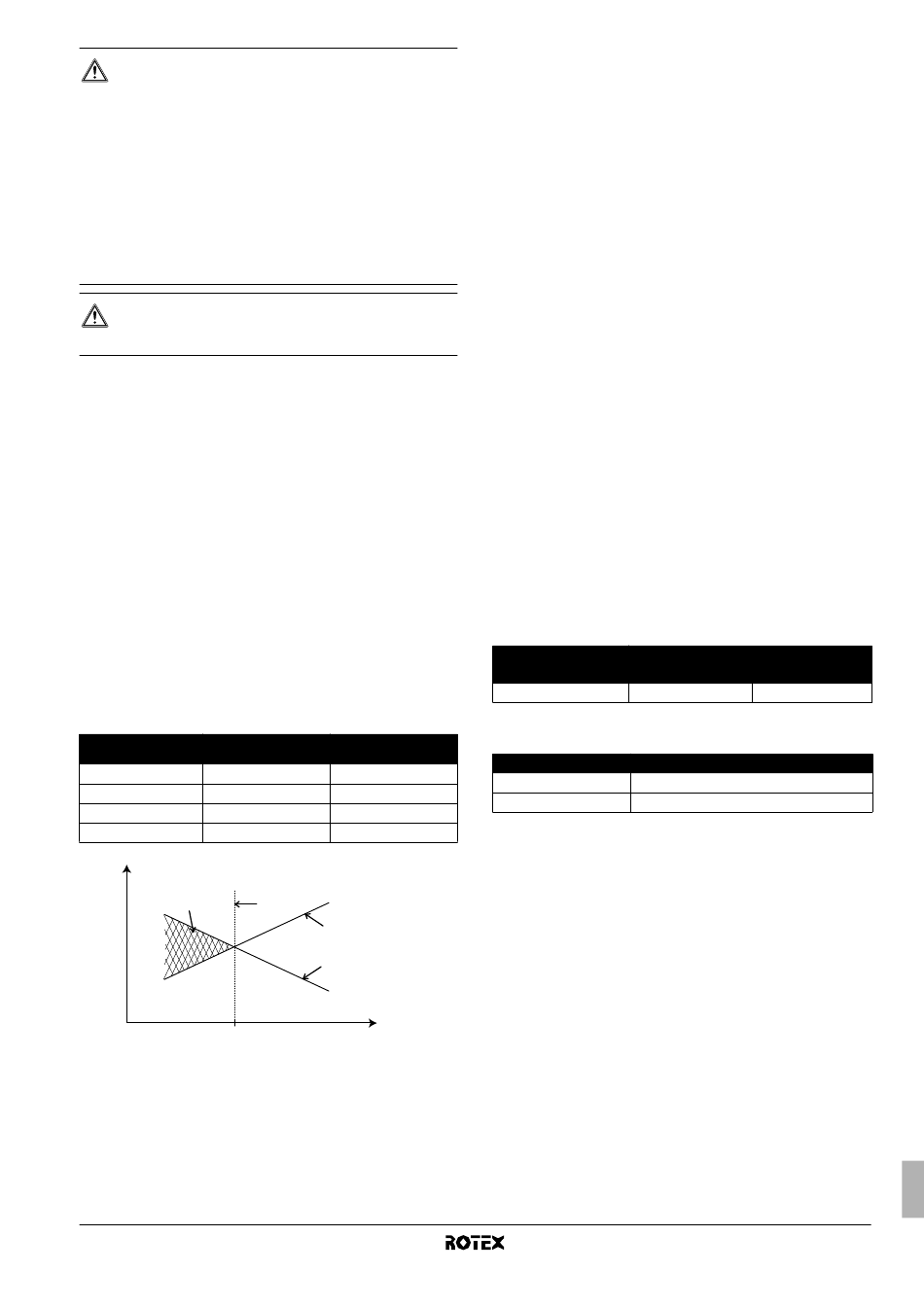

P
H
3
1 Výkon tepelného čerpadla
2 Požadovaný topný výkon (závisí na místě instalace)
3 Přídavný topný výkon poskytovaný záložním topením
4 Vyvážená teplota (může být nastavena prostřednictvím
uživatelského rozhraní, viz "8.9. Provozní parametry" na
straně 25)
T Teplota prostředí (venkovní teplota)
A
P Topný výkon
H
RKHBH/X016BB
Vnitřní jednotka pro systém tepelných čerpadel vzduch-voda
4PW62576-3 – 10.2010
potrubí, nebo je-li dotek
Jmenovité napětí
záložního topení
3 kW 1x 230 V
6 kW 1x 230 V
6 kW 3x 400 V
9 kW 3x 400 V
4
1
2
T
A
Nádrž horké užitkové vody (volitelné příslušenství)
K vnitřní jednotce lze připojit volitelnou nádrž na horkou užitkovou
vodu. Nádrž horké užitkové vody je dostupná ve 2 typech:
■
nádrž se zabudovaným
(RKHW*) pouze v 1 velikosti: 300 litrů,
■
nádrž bez zabudovaného přídavného topení (RKHTS) ve
2 různých velikostech: 200 a 260 litrů.
Podrobnosti naleznete v instalačním návodu nádrže na horkou
užitkovou vodu.
Souprava vany na kondenzát (volitelné příslušenství)
Verze pro topení/chlazení (RKHBX) vyžadují instalaci soupravy vany
na kondenzát EKHBDP.
Podrobnější informace ohledně soupravy vany na kondenzát
naleznete v části "6.5. Instalace sady s vanou na kondenzát
EKHBDP (pouze pro modely RKHBX)" na straně 14.
Digitální vstupní/výstupní karta PCB (volitelná)
Volitelnou digitální vstupní/výstupní kartu PCB EKRP1HB lze připojit
k vnitřní jednotce následujícím způsobem:
■
výstup vzdáleného alarmu,
■
zapínání/vypínání výstupu topení/chlazení,
■
dvojčinný provoz (signál povolení pro pomocný kotel) nebo
signál povolení pro přídavné externí záložní topení.
Více informací naleznete v uživatelském manuálu vnitřní jednotky
a v instalačním návodu digitální vstupní/výstupní karty PCB.
Informace o způsobu připojení této karty k jednotce naleznete ve
schématu zapojení.
Souprava pokojového termostatu (volitelná)
K vnitřní jednotce lze připojit volitelný pokojový termostat RKRTW,
RKRTWA nebo RKRTR. Podrobnější
v instalačním návodu pokojového termostatu.
Ohřívač spodní desky (volitelný)
EKBPHT16Y*
RKHBH/X016BB
(a) Doporučený.
Možné kombinace
RRLQ_BA
(a)
RRLQ_CA
(a) Ohřívač spodní desky ve venkovní jednotce je ovládán kartou PCB venkovní
jednotky.
Připojení ke zdroji elektrické energie se zvýhodněnou sazbou
Toto zařízení umožňuje připojení k systémům dodávky elektrické
energie se zvýhodněnou sazbou. Úplné ovládání jednotky je možné
i v případě, že zdroj elektrické energie se zvýhodněnou sazbou je
typem s přerušovanou dodávkou. Podrobnosti jsou uvedeny
v odstavci "Připojení ke zdroji elektrické energie se zvýhodněnou
sazbou" na straně 21.
elektrickým přídavným topením
informace naleznete
Připojitelné ohřívače
EKBPHTH16A
(a)
Možné Možné
RKHBH/X_BB
Možné
Možné
Instalační návod
