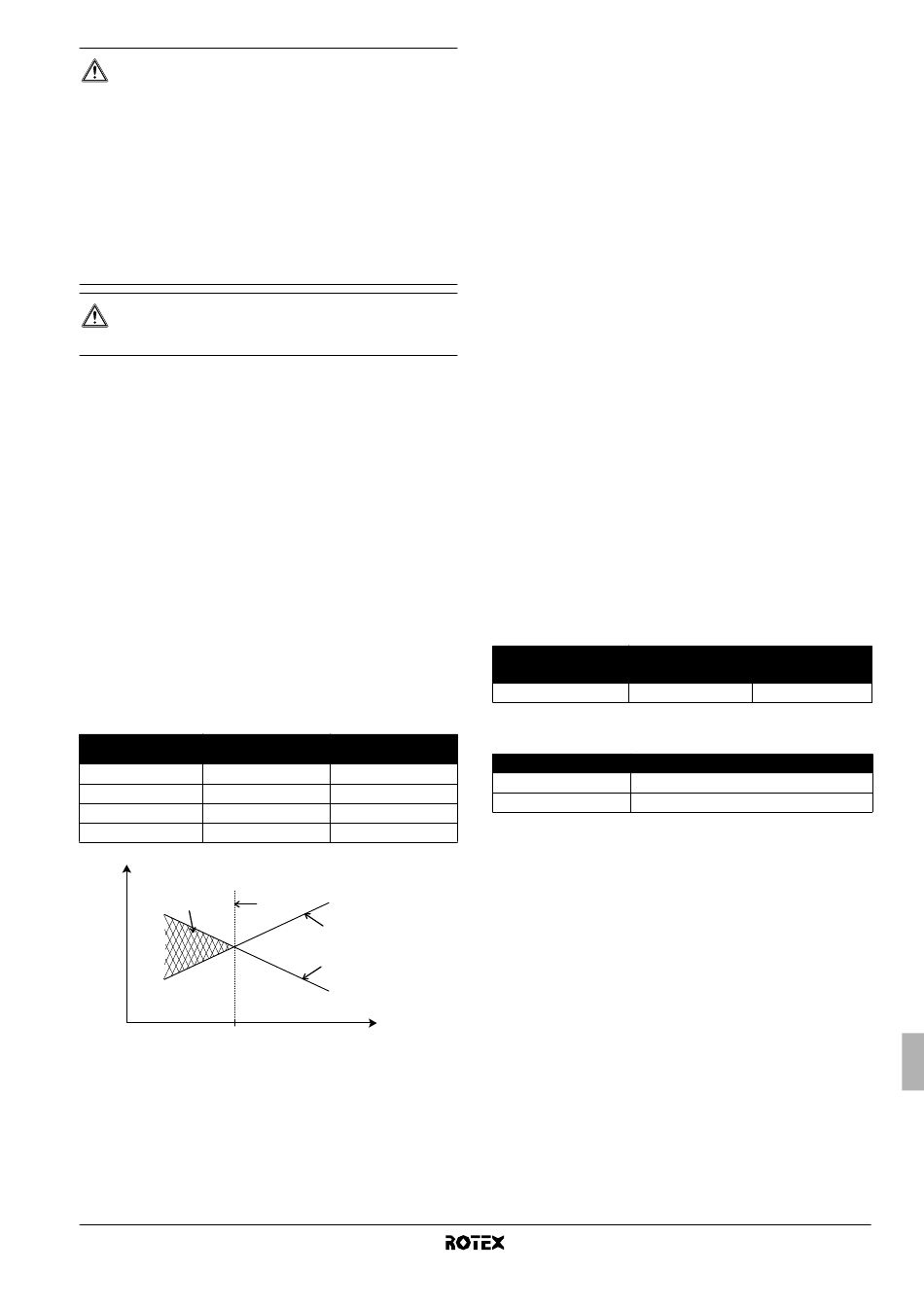

UYARI
■
Sızan soğutucu akışkana kesinlikle doğrudan temas
etmeyin. Aksi takdirde, soğuk ısırması sonucu ciddi
yaralanmalar meydana gelebilir.
■
Soğutucu boruları, kompresör ve diğer soğutucu
çevrim parçalarından akan soğutucunun durumuna
bağlı olarak borular sıcak veya soğuk olabileceği için
çalıştırma sırasında ve hemen sonrasında soğutucu
borularına dokunmayın.
dokunursanız elleriniz
ısırmasından zarar görebilir. Yaralanmanın önüne
geçmek için boruların normal sıcaklığa dönmesini
bekleyin ya da dokunmak zorundaysanız uygun
eldiven takmayı ihmal etmeyin.
DİKKAT
Üniteyi yıkamayın. Dış
çarpmasına veya yangına sebep olabilir.
3. Giriş
3.1.

Genel bilgiler

Bu iç üniteyi satın aldığınız için teşekkür ederiz.
Bu ünite hava su tipi RRLQ ısı pompalarının iç mekan kısmıdır. Bu
ünite bina içinde duvara montaj için tasarlanmıştır. Bkz. "6.1. Montaj
yerinin seçilmesi", sayfa 12. Ünite Rotex fan coil üniteleri, alttan
ısıtma uygulamaları, düşük sıcaklıklı radyatörler ve Rotex kullanım
suyu ısıtma uygulamalarıyla birlikte kullanılabilir.
Isıtma/soğutma üniteleri ve yalnız ısıtma üniteleri
Ünite yelpazesi, ısıtma/soğutma (RKHBX) versiyonu ve yalnız ısıtma
(RKHBH) versiyonu olmak üzere iki ana versiyondan oluşur.
Her iki versiyon da düşük dış ortam sıcaklıklarında ilave ısıtma
kapasitesi için entegre bir yardımcı ısıtıcı ile birlikte verilir. Yardımcı
ısıtıcı aynı zamanda dış ünitenin arıza yapması durumunda yedek
görevi görür. 3, 6 ve 9 kW ısıtma kapasitesine ve ısıtma kapasitesine
bağlı olarak iki farklı güç besleme özelliğine sahip olan yardımcı
ısıtıcı modelleri mevcuttur.
Yardımcı ısıtıcı
İç ünite modeli kapasitesi
RKHB*016BB3V3
RKHB*016BB6V3
RKHB*016BB6WN
RKHB*016BB9WN
P
H
3
1 Isı pompası kapasitesi
2 Gerekli ısıtma kapasitesi (sahaya bağımlı)
3 Yardımcı ısıtıcının sağladığı ilave ısıtma kapasitesi
4 Denge sıcaklığı (kullanıcı arayüzü aracılığıyla ayarlanabilir
(bkz. "8.9. Saha ayarları", sayfa 25))
T Ortam (dış) sıcaklığı
A
P Isıtma kapasitesi
H
RKHBH/X016BB
Havadan suya ısı pompası sistemi için iç ünite
4PW62576-3 – 10.2010
Soğutucu borularına
yanma ya da soğuk
ünitenin yıkanması elektrik
Yardımcı ısıtıcı
nominal gerilimi
3 kW 1x 230 V
6 kW 1x 230 V
6 kW 3x 400 V
9 kW 3x 400 V
4
1
2
T
A
Kullanım sıcak suyu deposu (opsiyonel)
Opsiyonel bir kullanım sıcak su deposu iç üniteye bağlanabilir.
Kullanım sıcak suyu deposunun 2 farklı tipi mevcuttur:
■
Yerleşik elektrikli destek ısıtıcıya sahip (RKHW*), yalnızca 1
boyutta depo: 300 litre,
■
elektrikli destek ısıtıcıya sahip olmayan (RKHTS), 2 farklı
boyutta depo: 200 ve 260 litre.
Daha fazla ayrıntı için kullanım sıcak su deposu montaj kılavuzuna
bakın.
Drenaj tavası kiti (opsiyonel)
Isıtma/soğutma versiyonları (RKHBX) için, EKHBDP drenaj tavası
kitinin monte edilmesi gerekir.
Drenaj tavası kitiyle ilgili daha fazla bilgi için, bkz. "6.5. EKHBDP
drenaj tavası kitinin montajı (yalnızca RKHBX modellerinde)",
sayfa 14.
Dijital G/Ç PCB kiti (opsiyonel)
Opsiyonel bir EKRP1HB dijital G/Ç PCB iç üniteye bağlanabilir ve
şunları sağlar:
■
uzaktan alarm çıkışı,
■
ısıtma/soğutma AÇMA/KAPAMA çıkışı,
■
ikili çalışma (yardımcı kazan için izin sinyali) veya ilave harici
yardımcı ısıtıcı izin sinyali.
Daha fazla bilgi için iç ünitenin kullanma kılavuzuna ve dijital I/O PCB
montaj kılavuzuna bakın.
Bu PCB'nin üniteye bağlanması için kablo şemasına veya bağlantı
şemasına bakın.
Oda termostatı kiti (opsiyonel)
Opsiyonel bir oda termostatı RKRTW, RKRTWA veya RKRTR iç
üniteye bağlanabilir. Daha ayrıntılı bilgi için oda termostatının
kumandanın montaj kılavuzuna bakın.
Alt plaka ısıtıcı (opsiyonel)
EKBPHT16Y*
RKHBH/X016BB Kullanılabilir
(a) Önerilir.
Olası kombinasyonlar
RRLQ_BA
(a)
RRLQ_CA
(a) Dış ünitedeki alt plaka ısıtıcı dış ünite PCB'si tarafından kontrol edilir.
İndirimli elektrik tarifesi güç beslemesi bağlantı
Bu ekipman indirimli elektrik tarifesi güç kaynağı dağıtım sistemlerine
bağlanabilir. İndirimli elektrik tarifesi güç kaynağı, güç beslemesinin
kesintiye uğradığı tipte olsa bile ünitenin tam kontrolü mümkündür.
Daha fazla ayrıntı için bkz. "İndirimli elektrik tarifesi güç beslemesi
bağlantı", sayfa 21.
Bağlanabilecek ısıtıcılar
EKBPHTH16A
(a)
Kullanılabilir
RKHBH/X_BB
Kullanılabilir
Kullanılabilir
Montaj kılavuzu
