Applicazione 6 - Rotex RKHBH016BB3V3 Manuel D'installation

AVVISO
Configurare correttamente il microinterruttore SS2-3 sulla
scheda del quadro elettrico dell'unità RKHB*. Vedere
"8.2. Configurazione
ambiente" a pagina 24.
Per la configurazione B: assicurarsi di configurare
correttamente le impostazioni in loco [C-02, C-03 e C-04].
Vedere "Funzionamento bivalente" a pagina 37.
AVVISO
Accertarsi che la temperatura dell'acqua di ritorno allo
scambiatore di calore RKHB* non superi i 55°C.
Per questo motivo, evitare sempre di impostare il set point
della temperatura target dell'acqua in uscita sopra i 55°C
sull'unità di comando della caldaia e installare una valvola
di regolazione dell'acqua
RKHB*.
Assicurarsi che le valvole di ritegno (non di fornitura) siano
correttamente installate nel sistema.
Assicurarsi che non
l'accensione/spegnimento
RKRTR o RKRTW.
Rotex declina ogni responsabilità per eventuali danni
dovuti alla mancata osservanza di questa regola.
(a) La valvola di regolazione dell'acqua deve essere impostata sui 55°C e viene
attivata per bloccare il flusso dell'acqua di ritorno all'unità quando la temperatura
rilevata supera i 55°C. Se la temperatura scende a un valore inferiore, la valvola
di regolazione si attiva per consentire nuovamente il flusso dell'acqua di ritorno
verso l'unità RKHB*.
INFORMAZIONI
Autorizzazione manuale all'unità RKHB* sulla caldaia.
Solo nel caso in cui l'unità RKHB* debba essere utilizzata
nella modalità di riscaldamento dell'ambiente, disattivare il
funzionamento bivalente utilizzando l'impostazione [C-02].
Solo nel caso in cui la caldaia debba essere utilizzata nella
modalità di riscaldamento dell'ambiente, aumentare la
temperatura ON bivalente [C-03] a 25°C.
Riscaldamento dell'acqua per usi domestici
Il riscaldamento dell'acqua per usi domestici è descritto in
"Applicazione 2" a pagina 5.
RKHBH/X016BB
Unità interna per sistema a pompe di calore aria acqua
4PW62576-1 – 10.2010
di installazione del termostato
(a)
nel flusso di ritorno dell'unità
si verifichi frequentemente
del termostato ambiente

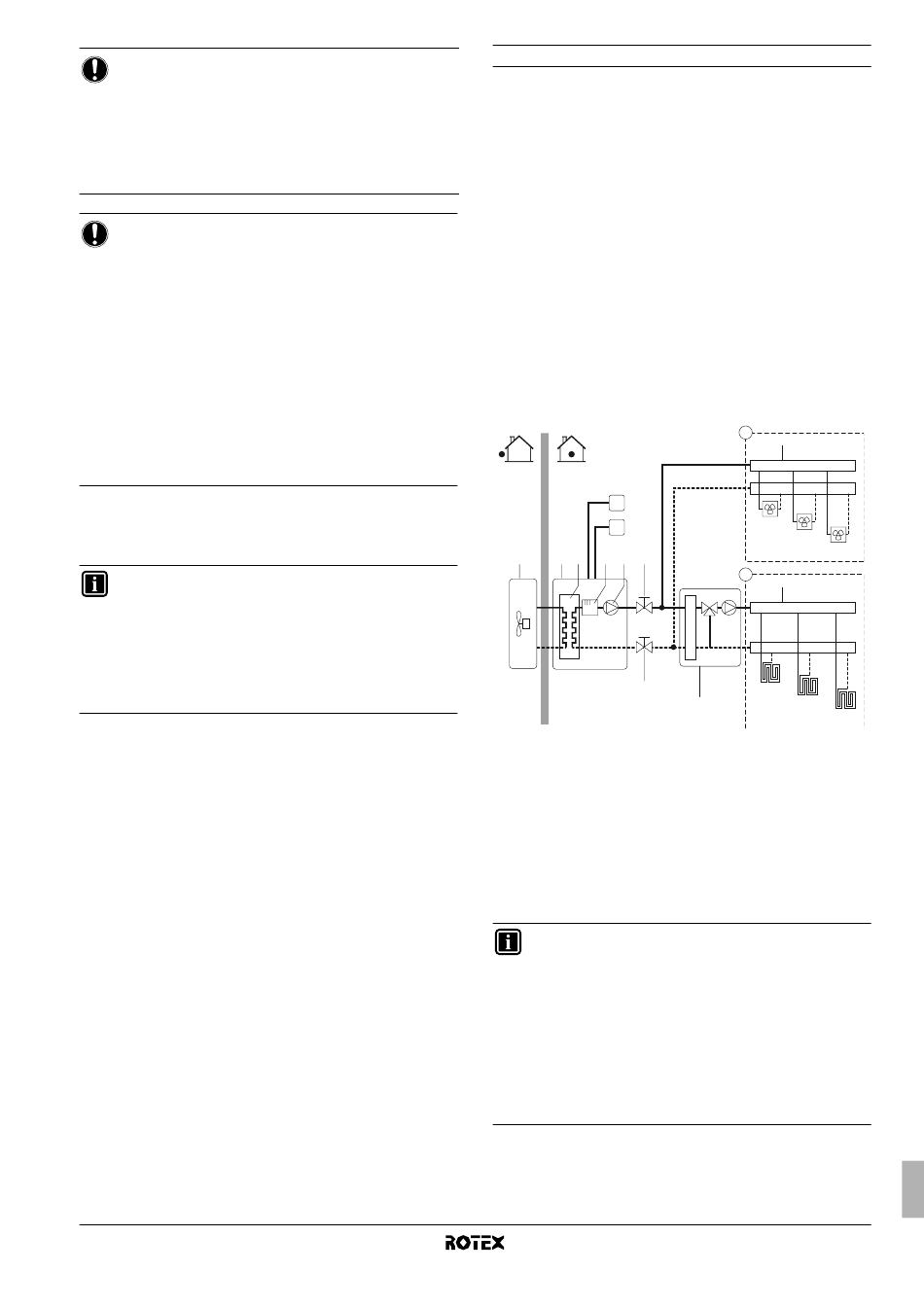

Applicazione 6

L'applicazione di riscaldamento dell'ambiente con termostato ambiente
è fornita dagli anelli di riscaldamento a pavimento e dai ventilconvettori.
Gli anelli di riscaldamento a pavimento e i ventilconvettori richiedono
temperature dell'acqua diverse per il funzionamento.
Gli anelli di riscaldamento a pavimento richiedono una temperatura
dell'acqua nella modalità di riscaldamento inferiore a quella richiesta
dai ventilconvettori. Per ottenere questi due punti di regolazione
viene utilizzata una postazione di mescolamento per adattare la
temperatura dell'acqua ai requisiti degli anelli di riscaldamento
a pavimento. I ventilconvettori sono collegati direttamente al circuito
dell'acqua dell'unità interna e agli anelli di riscaldamento a pavimento
dopo la postazione di mescolamento. Il controllo di questa
postazione di mescolamento non viene eseguito dall'unità interna.
Il funzionamento e la configurazione del circuito idraulico in loco
è responsabilità dell'installatore.
Rotex mette a disposizione solamente una doppia funzione di
controllo del set point. con cui è possibile generare due set point. In
base alla temperatura dell'acqua richiesta (sono necessari gli anelli
di riscaldamento a pavimento e/o i ventilconvettori) è possibile
attivare il primo o il secondo set point.
T1
T2
1 2 3 4 5 6
6
1 Unità esterna
2 Unità interna
3 Scambiatore di calore
4 Riscaldatore di riserva
5 Pompa
6 Valvola di chiusura
7 Collettore della zona B (da reperire in loco)
8 Collettore della zona A (da reperire in loco)
9 Postazione di mescolamento (da reperire in loco)
FCU1...3 Ventilconvettore (opzionale)
FHL1...3 Anello di riscaldamento a pavimento
T1 Termostato ambiente per la zona A (opzionale)
T2 Termostato ambiente per la zona B (opzionale)
INFORMAZIONI
■
Il vantaggio del doppio controllo del set point sta nel
fatto che la pompa di calore può operare alla minima
temperatura richiesta per l'acqua in uscita quando
è richiesto solamente il riscaldamento a pavimento.
Temperature dell'acqua in uscita superiori sono
richieste solamente
ventilconvettori.
Si ottengono così prestazioni migliori della pompa di
calore.
■
Il bilanciamento
(Hydrobox – stazione di miscelazione – FCU1...3)
B
7
FCU1
FCU2
FCU3
A
8
FHL1
9
FHL2
FHL3
in caso di utilizzo dei
idraulico è molto importante.
