ZS4500-2008 (optionnel)

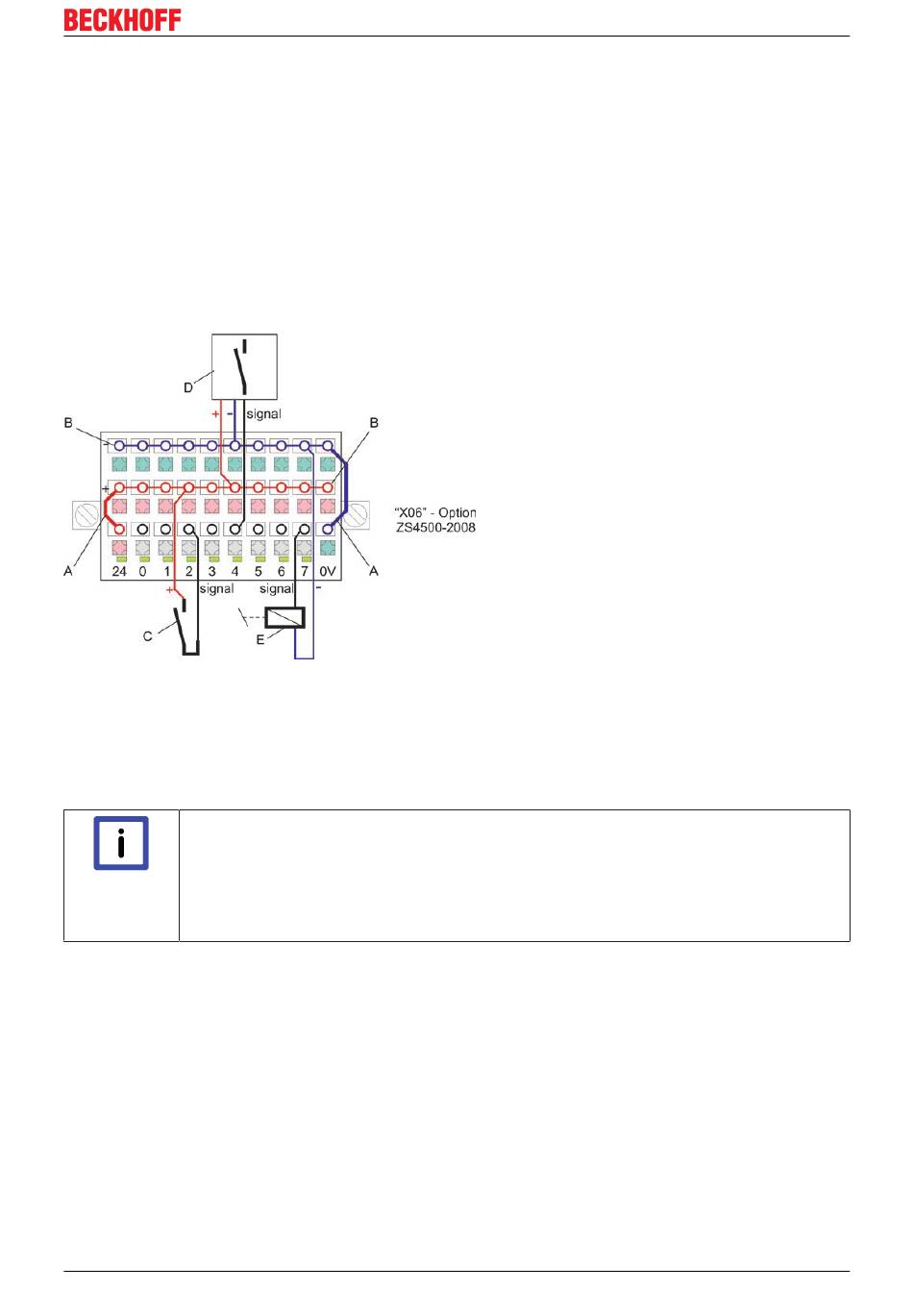

La technique de raccordement à ce connecteur peut être de type à un, deux ou trois conducteurs. La figure
montre la technique à deux et trois conducteurs, la technique à un conducteur est raccordée comme illustré
sous le connecteur ZS4500-2006.
Les bornes de (B) sont pontées en interne. Vous devez réaliser les deux pontages (A) en externe sur le
connecteur afin de garantir le fonctionnement.
Un capteur (C) à technique à deux conducteurs est raccordé à la borne « 2 ».
Un capteur (D) à technique à trois conducteurs est raccordé à la borne « 4 ».
La borne « 7 » peut être et est dans ce cas configurée comme une sortie, la configuration est effectuée côté
logiciel. Un relais (E) à technique à deux conducteurs est raccordé ici.
9.12

Feedback

Le chapitre « Mise en service --> Procédé de commutation » fournit des informations sur la commutation.
Vous trouverez des informations sur les fréquences de coupure plus bas dans les descriptions des
interfaces.
Capteur de valeur absolue
En cas d'utilisation d'un capteur de valeur absolue, vous devez vérifier, avant le déplace-
ment de l'axe, si le système de feedback fournit les données de position attendues au ni-
AVIS
veau des positions marquantes de la plage de déplacement « DÉBUT », « MILIEU » et
« FIN » et que ces positions sont maintenues après le redémarrage (amorce -> OP) de
l'AX5000.
