14.3.4 Installation mécanique
14.3.4.1

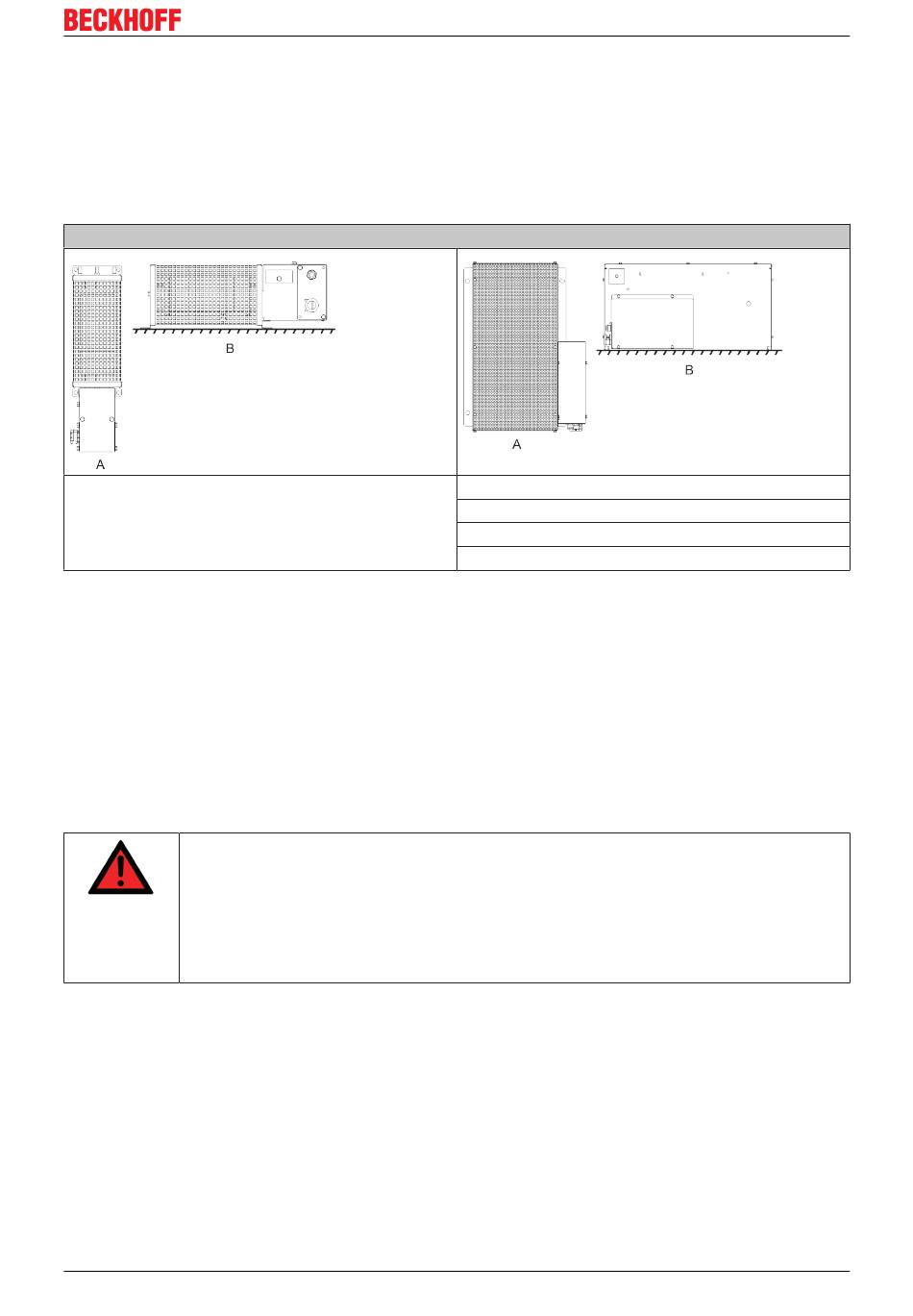

Positions de montage et espacements

(A) = montage vertical autorisé uniquement si conforme à la figure (boîte à bornes dirigée vers le bas).
(B) = montage horizontal
Spécifications des équipements
AX2090-BW50-xxxx
AX2090-BW51-1600
Quelle que soit la position de montage choisie, il faut respecter les espacements ci-dessous :
200 mm par rapport aux composants voisins, aux murs etc. et 300 mm par rapport aux composants situés
au dessus, au plafond etc. En cas de montage vertical (A), respecter un espacement min. de 200 mm par
rapport aux composants situés en dessous, au sol etc., ceci afin d'assurer la ventilation sans entraves de la
résistance de freinage.
14.3.5 Installation électrique
14.3.5.1

Remarques importantes

Risque accru de blessure par électrocution!
Isoler l' AX5000 du réseau avant d'installer la résistance de freinage ! Même si l' AX5000
est isolé de la tension réseau, les bornes « X02 » du circuit intermédiaire présentent tou-
DANGER
jours pendant 5 minutes encore une tension pouvant être mortelle. Avant tout contact avec
des bornes conductrices, attendre la décharge des condensateurs de circuit intermédiaire.
La tension mesurée entre les bornes DC+ et DC- (X02) doit descendre en dessous de 50
V.
Servo amplificateurs AX5000
AX2090-BW51-3000 et AX2090-BW51-6000
AX2090-BW52-3000 et AX2090-BW52-6000
AX2090-BW53-3000 et AX2090-BW53-6000
AX2090-BW54-3000 et AX2090-BW54-6000
