Installation électrique

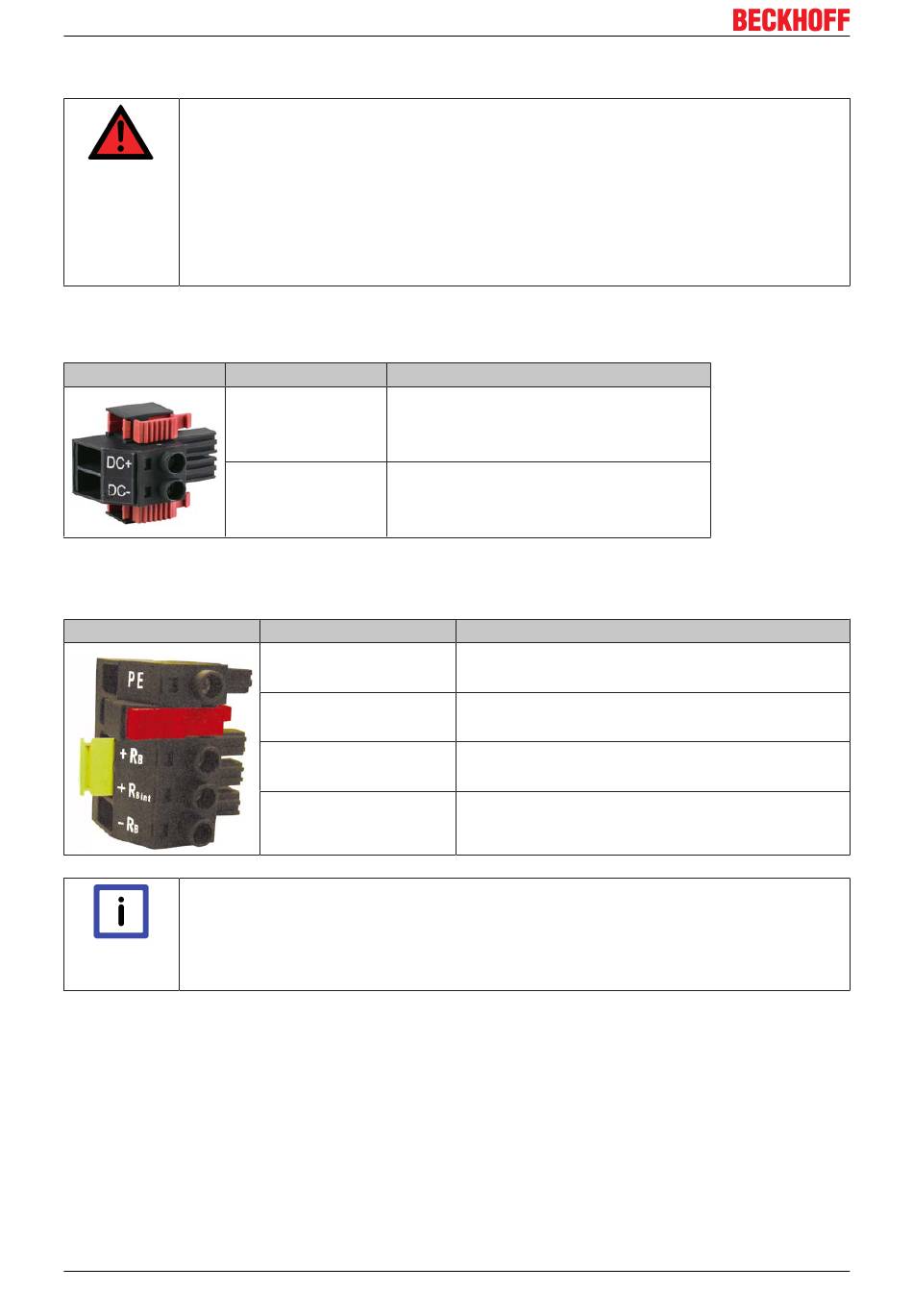

9.14 Résistance de freinage externe
Danger de mort dû à la haute tension électrique !
À cause des condensateurs de circuit intermédiaire, les contacts de circuit intermédiaire
« ZK+ et ZK- (DC+ et DC-) » ainsi que « RB+ et RB- » peuvent encore présenter une ten-
DANGER
sion mortelle de plus de 890 V
d'alimentation. Après la coupure, attendre 5 minutes pour les modèles AX5101 - AX5125 et
AX520x ; 15 minutes pour les modèles AX5140/AX5160/AX5172 ; 30 minutes pour les mo-
dèles AX5190/AX5191 ; 45 minutes pour les modèles AX5192/AX5193 ; mesurer ensuite la
tension sur les circuits intermédiaires « ZK+ et ZK- (DC+ et DC-) ». Lorsque la tension est
descendue en dessous de 50 V, vous pouvez entamer le travail en toute sûreté.
9.14.1

X02 - AX5101-AX5125 et AX520x

Borne
DC+
DC-
9.14.2

X07 - AX5140

Utilisation de l'AX5140
L'AX5140 ne peut être mis en service que si les bornes « +RBint » et « +RB » sont pontées
(état à la livraison) ou si l'on raccorde une résistance de freinage externe (bornes « +RB »
AVIS
et « -RB »). Si tel n'est pas le cas, l'AX5140 est mis hors service avec le message d'erreur
« FD4B – sous-tension ».
100
même après la coupure du servo-amplificateur du réseau
CC
Signal
Circuit intermédiaire +
Circuit intermédiaire -
Borne
PE
+R
B
+R
Bint
-R
B
Version: 1.1
Signal
Conducteur de protection
Résistance de freinage externe +
Résistance de freinage interne +
Résistance de freinage GND
Servo amplificateurs AX5000
