9.8 Alimentation en tension (appareils 60 A - 170 A)
Attention, risque de blessures !
L'installation électrique ne peut être effectuée que par un électricien qualifié et spécialisé.
Avant l'installation et la mise en service des servo-amplificateurs AX5000, veuillez lire les
AVERTISSE-
consignes de sécurité données en avant-propos au début de cette documentation.
MENT
Destruction de l'AX5000 !
L'ordre dans le raccordement des appareils n'est pas arbitraire. Le courant nominal total de
l'appareil doit diminuer à partir de l'alimentation réseau. L'ordre « AX5112-AX5106-
AX5201-AX5103 » est correct alors que l'ordre « AX5201-AX5112-AX5203 » est faux.

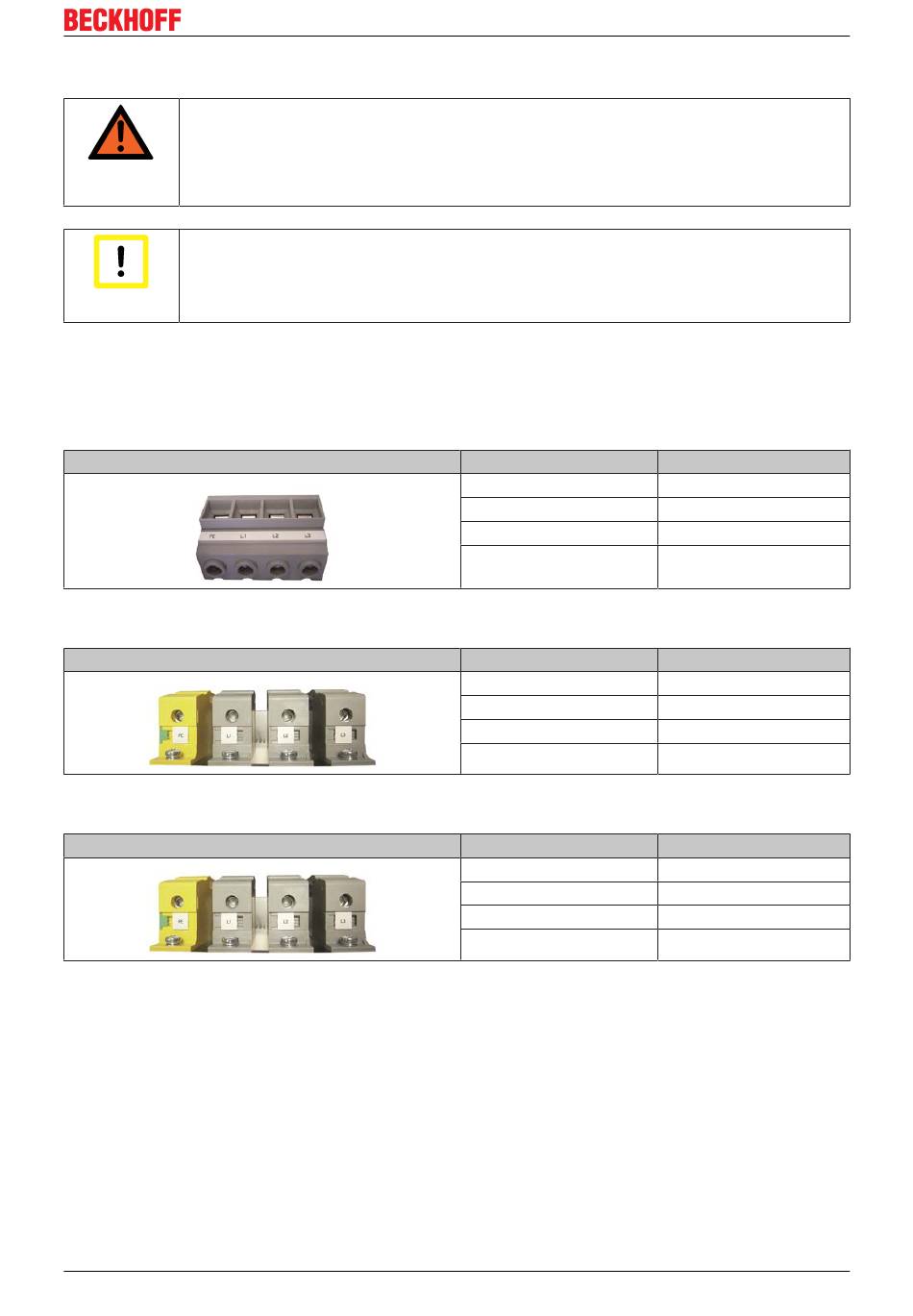

9.8.1 X01 : raccord de puissance au réseau d'alimentation
AX5160 et AX5172
Illustration
AX5190 et AX5191
Illustration
AX5192 et AX5193
Illustration
Servo amplificateurs AX5000
Borne
L1
L2
L3
PE
Borne
L1
L2
L3
PE
Borne
L1
L2
L3
PE
Version: 1.1
Installation électrique
Raccordement
Phase L1
Phase L2
Phase L3
Conducteur de protection
Raccordement
Phase L1
Phase L2
Phase L3
Conducteur de protection
Raccordement
Phase L1
Phase L2
Phase L3
Conducteur de protection
