14.3.5.2 Raccordement de la résistance de freinage

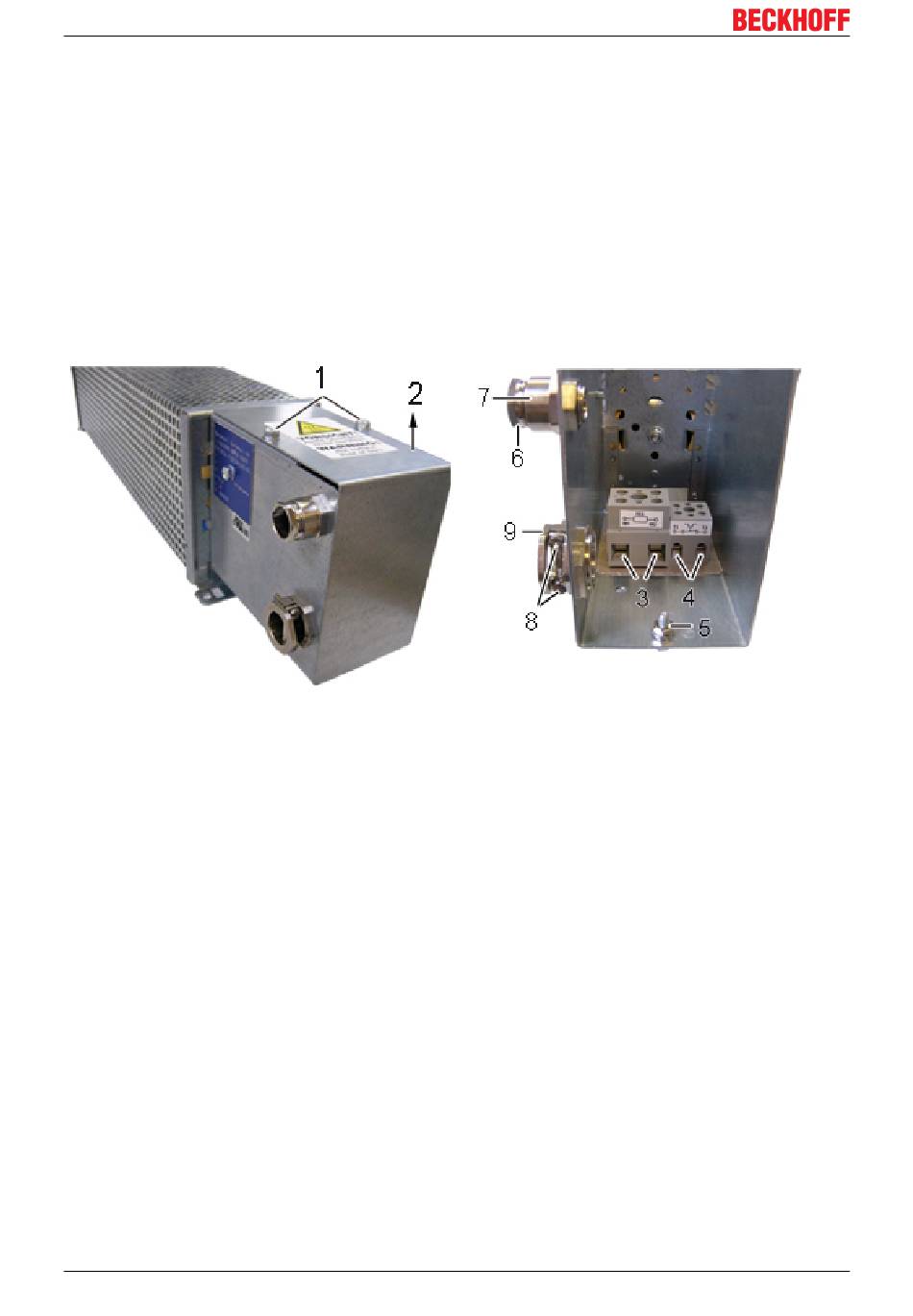

Enlever les deux vis (1) puis retirer le couvercle (2) dans le sens indiqué par la flèche. Branchez un câble
aux dimensions suffisantes (voir chapitre « Câbles ») sur les raccords (3) de la résistance ainsi que sur le
boulon de mise à la terre (5), puis faites sortir le câble de la boîte à bornes via le dispositif de décharge de
traction (9). Réglez une décharge de traction suffisante du câble à l'aide des deux vis (8). Branchez l'autre
extrémité du câble sur le connecteur du circuit intermédiaire « X2 » (10) de l'AX5000, le connecteur est
compris dans la livraison de l'AX5000. Branchez le câble de mise à la terre sur la barrette de terre de
l'armoire électrique.
Branchez un câble aux dimensions suffisantes sur le contact NF sans potentiel (4) du thermostat et faites
sortir ce câble de la boîte à bornes via le dispositif de décharge de traction (7) (voir chapitre « Thermostat »).
Réglez une décharge de traction suffisante du câble à l'aide de l'écrou (6).
Mettez le couvercle (2) en place, dans l'ordre inverse du démontage.
