14.7.5.1 Caractéristiques techniques
Entrées numériques « A »-« D » (single ended)
Entrées numériques « E »-« F » (différentielles)
14.7.6

Installation de la carte optionnelle codeur

Attention, danger de mort !
À cause des condensateurs de circuit intermédiaire, les contacts de circuit intermédiaire
« X02 » peuvent encore présenter une tension mortelle même après la coupure du servo-
DANGER
amplificateur du réseau d'alimentation. Avant tout contact avec des bornes conductrices,
attendre la décharge des condensateurs du circuit intermédiaire. La tension mesurée entre
les bornes CC+ et CC- (X02) doit descendre en dessous de 50 V.
Attention, destruction de la carte optionnelle codeur par décharges électro-
statiques !
La carte optionnelle de codeur est un composant sensible aux décharges électrostatiques.
Veuillez respecter les mesures de protection contre les décharges électrostatiques lors de
la manipulation de la carte (bracelets antistatiques, mise à la terre des composants concer-
nés, etc.).
260
Open collector
max. 1 mA
0 - 5 V
Résistance d'entrée 120 W
Version: 1.1

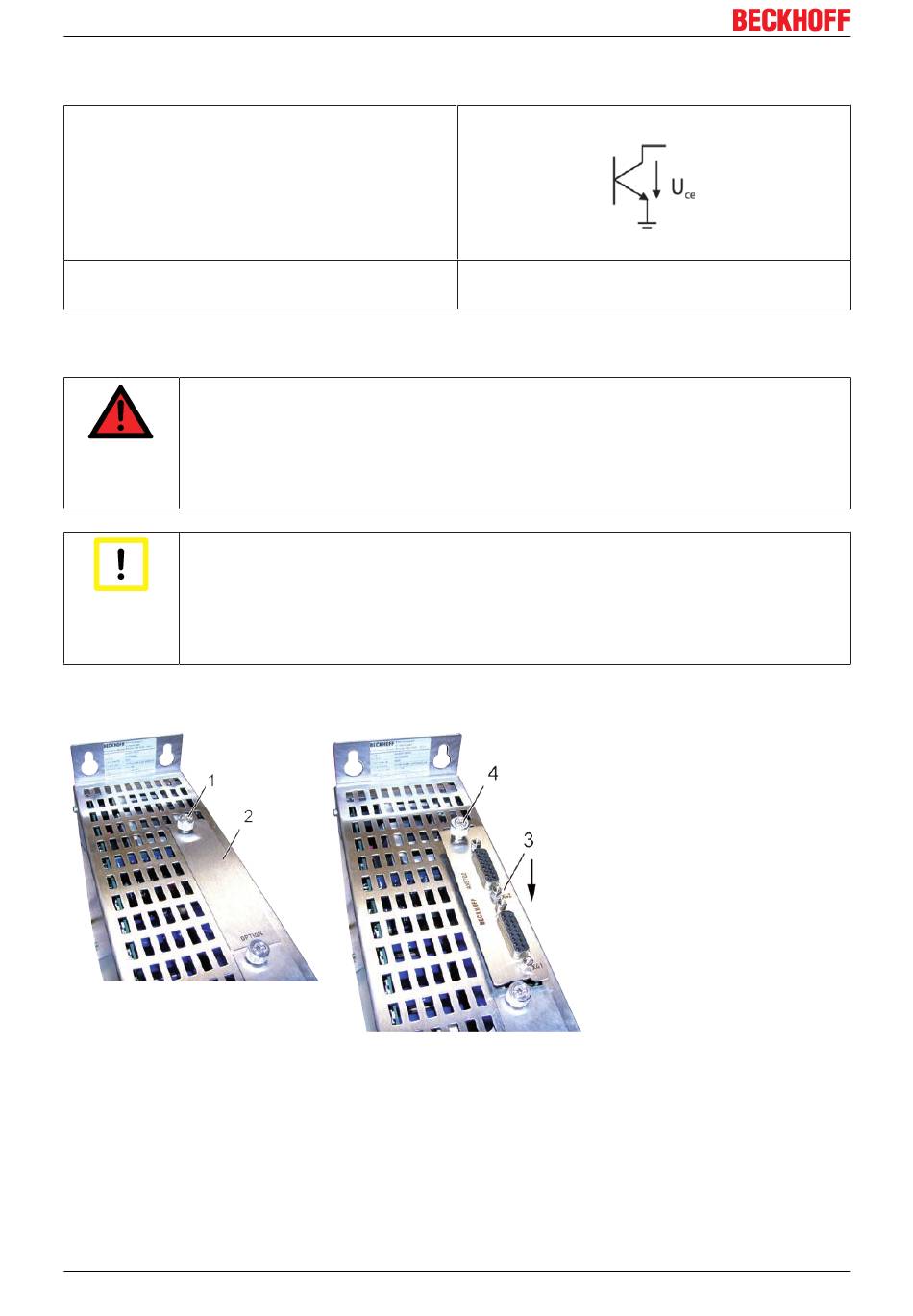

1. Dévissez la vis (1)
complètement.
2. Enlevez l'écran (2).
3. Insérez avec précaution la
carte optionnelle (3) dans
l'ouverture, dans le sens
indiqué par la flèche. Le
logement présente sur ses
petits côtés des glissières
pour la platine. Veillez à ce
que la platine soit engagée
dans ces glissières.
4. Vissez la vis (4) à fond.
Servo amplificateurs AX5000
