Tubi dell'acqua

Sono state prese in considerazione tutte le lunghezze e le distanze
delle tubazioni.
Requisito
Distanza massima consentita tra la valvola a 3 vie e l'unità
(solo per le installazioni con serbatoio dell'acqua calda per
usi domestici).
Distanza massima consentita tra il serbatoio dell'acqua
calda per usi domestici e l'unità (solo per le installazioni
con serbatoio dell'acqua calda per usi domestici). Il cavo
del termistore in dotazione con il serbatoio dell'acqua
calda per usi domestici è lungo 12 metri.
NOTA Nel caso l'installazione sia provvista di un serbatoio
dell'acqua calda per usi domestici (opzionale), fare
riferimento alla sezione relativa al serbatoio dell'acqua
calda per usi domestici del presente manuale di
installazione.
Nel caso si verifichino un'interruzione di alimentazione o
un guasto alla pompa, svuotare l'unità (come illustrato di
seguito).
A
Nel caso l'acqua rimanga inutilizzata all'interno dell'unità, è
molto probabile che si congeli danneggiando l'intero
sistema.
Controllo del circuito acqua
L'apparecchio è dotato di un attacco d'ingresso e di un attacco
d'uscita per il collegamento con il circuito acqua. Quest'ultimo deve
essere montato da un tecnico abilitato, in conformità alle norme
europee e nazionali.
I refrigeratori devono essere utilizzati solo in un sistema
idraulico chiuso. L'utilizzo con un circuito acqua aperto può
comportare una corrosione eccessiva delle tubazioni
dell'acqua.
Prima di continuare l'installazione dell'unità occorre controllare che:
La pressione massima dell'acqua è 3 bar.
In tutti i punti bassi del circuito idraulico siano stati installati
rubinetti di drenaggio allo scopo di poter drenare tutta l'acqua
durante la manutenzione.
Per il drenaggio dell'acqua dal sistema idraulico dell'unità è
prevista un'apposita valvola.
In tutti i punti alti del circuito idraulico siano stati installati degli
sfoghi d'aria. Le valvole devono essere installate in posizioni
facilmente accessibili al personale di manutenzione. È previsto
uno spurgo dell'aria automatico all'interno dell'unità. Verificare
che la valvola di spurgo dell'aria non sia serrata, in modo da
garantire l'eliminazione automatica dell'aria nel circuito idraulico.
Accertarsi che i componenti installati sulla tubazione esistente
siano in grado di resistere alla pressione dell'acqua.
R(D/B)LQ011~016AA6V3+W1
Unità per sistema a pompe di calore aria-acqua
4PW53149-1
Valore
3 m
10 m
<A
Controllo del volume dell'acqua e della pre-pressione
del serbatoio di espansione
L'unità è dotata di un serbatoio di espansione di 10 litri con pre-
pressione predefinita di 1 bar.
Per garantire il corretto funzionamento dell'unità, regolare la pre-
pressione del serbatoio di espansione e controllare i volumi minimo e
massimo dell'acqua.
1 Controllare che il volume totale di acqua nell'installazione,
escluso il volume d'acqua interno dell'unità, sia di 20 l minimo.
Fare riferimento a "Specifiche tecniche" a pagina 36 per rilevare
il volume d'acqua interno dell'unità.
Nella maggior parte delle applicazioni tale volume minimo
di acqua consente di ottenere risultati soddisfacenti.
In caso di processi difficili o di ambienti particolarmente
caldi, è necessario un volume di acqua maggiore.
Quando la circolazione in ciascun anello di riscaldamento
dell'ambiente è controllata da valvole ad azionamento
remoto, è importante che tale volume dell'acqua minimo
venga mantenuto anche se tutte le valvole sono chiuse.

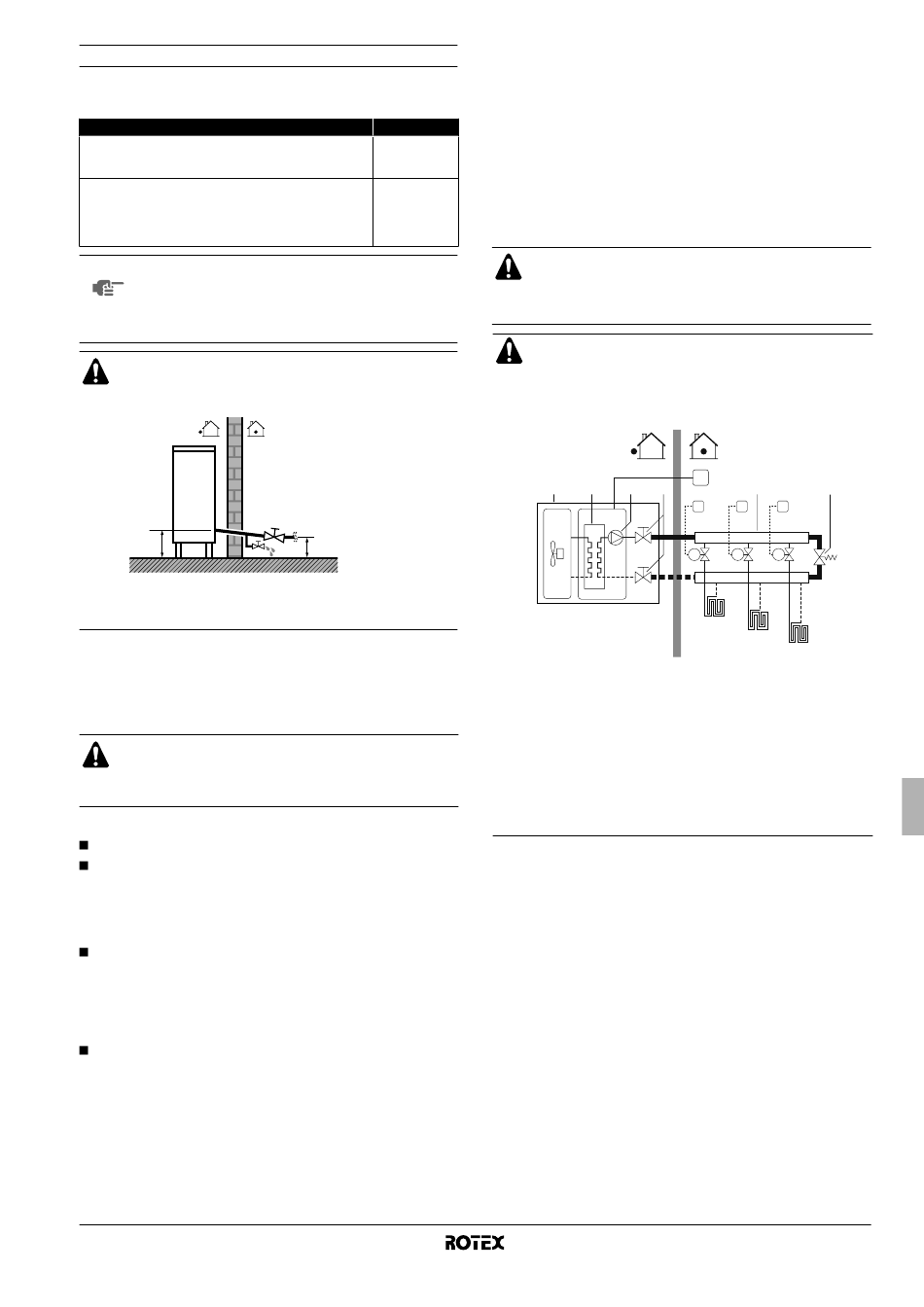

Esempio
1 2 3 4
1 Unità
2 Scambiatore di calore
3 Pompa
4 Valvola di chiusura
5 Collettore
(non di fornitura)
6 Valvola by-pass
(non di fornitura)
I
5 6
T1 T2 T3
M1 M2 M3
FHL1
FHL2
FHL3
FHL1..3 Anello di riscaldamento a
pavimento
(non di fornitura)
T1..3 Termostato ambiente
individuale (non di
fornitura)
M1..3 Valvola motorizzata
individuale per controllare
l'anello FHL1 (non di
fornitura)
I Interfaccia dell'utente
Manuale d'installazione
11
