Massenträgheitsmomente Und Kräfte Von Nutzlasten; Druckluftanschlüsse - Aventics RCM Mode D'emploi

x
m
J

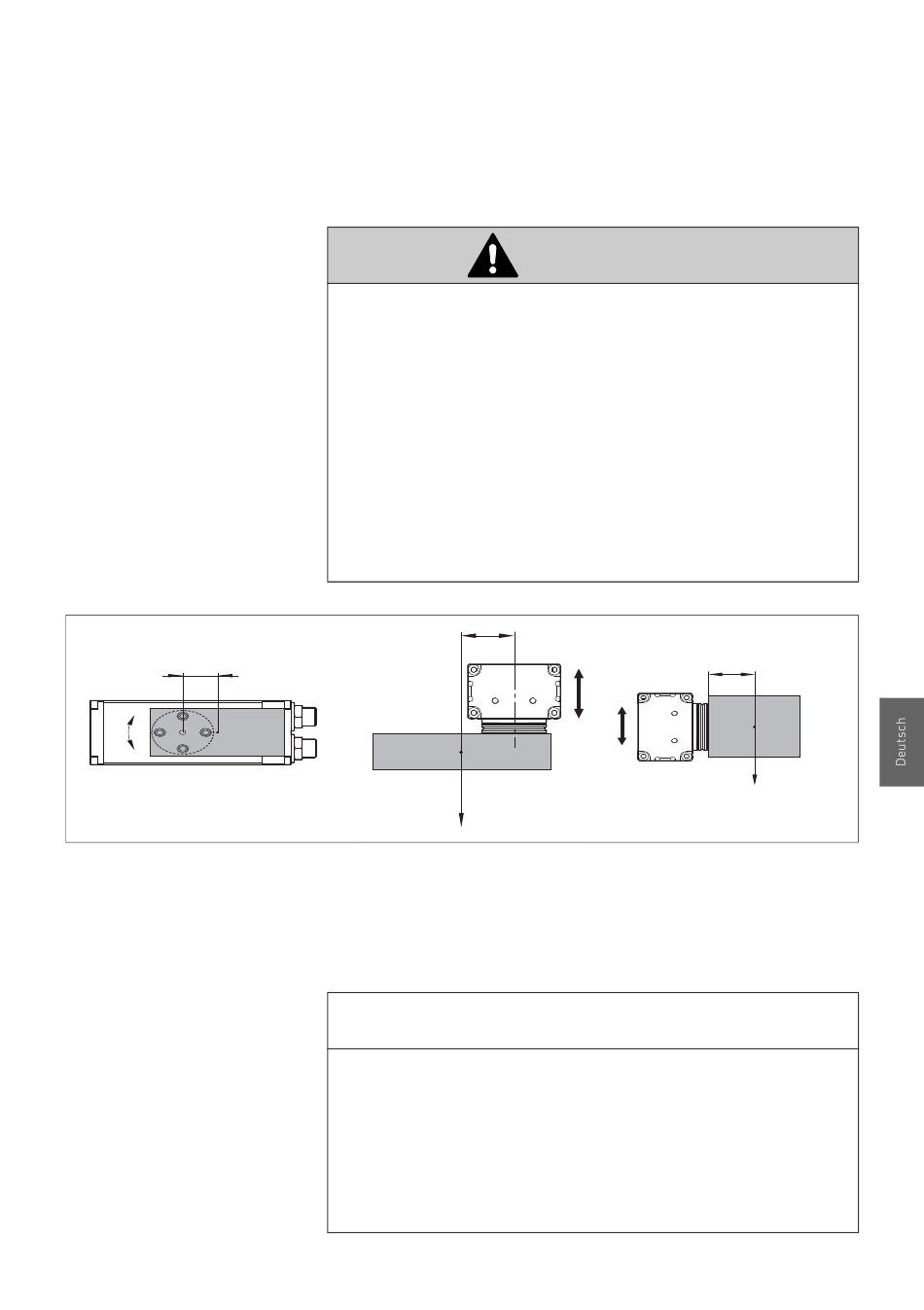

Abb. 9: Massenträgheitsmomente und Kräfte am Drehmodul RCM
AVENTICS | RCM | R499050098–BDL–001–AD
5.1.7 Massenträgheitsmomente und Kräfte von
Nutzlasten
Hohe Massenträgheitsmomente und Kräfte
Beim Überschreiten der maximal zulässigen
Massenträgheitsmomente und Kräfte kann es zu
Beschädigungen des Drehmoduls RCM und Verletzungen
kommen.
Beachten Sie die max. zulässigen
O
Massenträgheitsmomente J und Kräfte Fx und Fy (Max.
Lagerbelastung).
Informationen hierzu finden Sie im Kapitel „Technische
Daten" auf Seite 33.
u
m
Fx
5.2 Druckluftanschlüsse
Verwechslungsgefahr der Druckluftanschlüsse
Die Druckluftanschlüsse A und B sind bei RCM und RCM-...-IP
nicht einheitlich angeordnet. Bei Verwechslung der
Anschlüsse kommt es zu Fehlfunktionen.
Beachten Sie nachfolgende Hinweise zum richtigen
O
Anschluss der Druckluft.
VORSICHT
ACHTUNG
17
Montage
v
m
Fy
