3
Préparation
3.1
Préparation du lieu d'installation
3.1.1
Exigences du site d'installation pour
l'unité extérieure
Prenez en compte les directives en matière d'espacement.
Reportez-vous au chapitre "Caractéristiques techniques" et aux
chiffres à l'intérieur du couvercle avant.
L'unité extérieure est conçue pour être installée à l'extérieur
uniquement et pour des températures ambiantes comprises entre 10
et 43°C en mode de rafraîchissement et entre –25 et 25°C en mode
de chauffage.
4
Installation
4.1

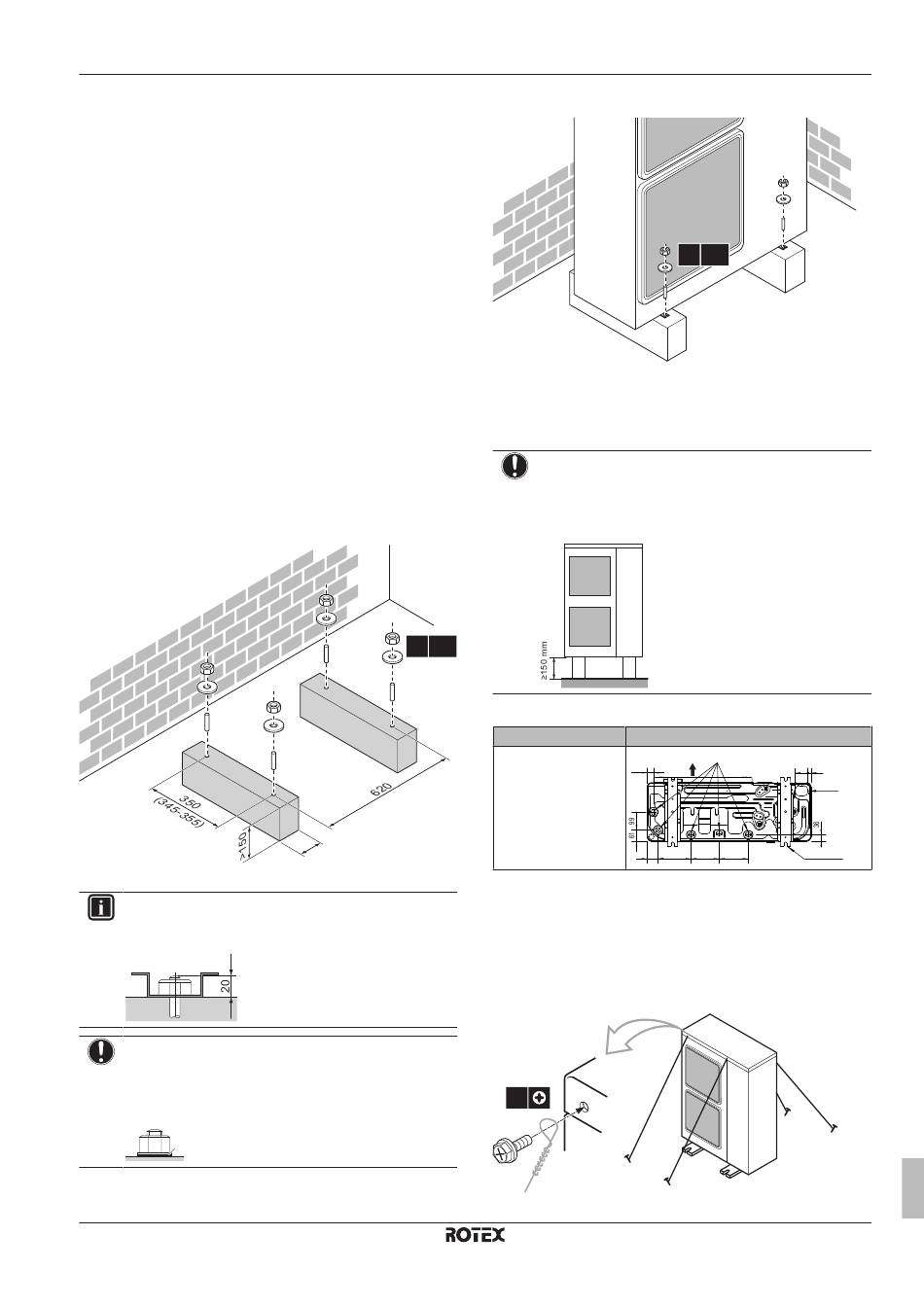

Montage de l'unité extérieure
4.1.1
Pour fournir la structure de l'installation
Préparez 4 jeux de boulons d'ancrage, écrous et rondelles (non
fournis) comme suit:
(mm)
a
Veillez à ne pas couvrir les trous de purge.
INFORMATIONS
La partie saillante des boulons ne doit pas dépasser
20 mm.
REMARQUE
Fixez l'unité extérieure sur les boulons de fondation à l'aide
d'écrous et de rondelles en résine (a). Si le revêtement sur
la zone de fixation est retiré, les écrous rouillent
facilement.
a
RRLQ011~016CA
Unité extérieure pour pompe à chaleur air à eau
4P385895-1 – 2015.05
4× M12
a
4.1.2
Installation de l'unité extérieure
4.1.3
Pour fournir le drainage
Veillez à ce que l'eau de condensation puisse être évacuée
correctement.
REMARQUE
Si les trous de purge de l'unité extérieure sont couverts par
un socle de montage ou par la surface du sol, relevez
l'unité de manière à assurer un espace libre de plus de
150 mm sous l'unité extérieure.
Orifices de drainage
Modèle
RRLQ
35
60
a
Côté décharge
b
Orifices de drainage
c
Trou à défoncer (entrée de tuyauterie - trajet vers le bas)
d
Points d'ancrage
4.1.4
Protection de l'unité extérieure contre les
chutes
Branchez les câbles (non fournis) comme illustré.
4×
3 Préparation
4× M12
Vue inférieure (mm)
a
b
71
16
c
d (4×)
182
154
159
Manuel d'installation
5
