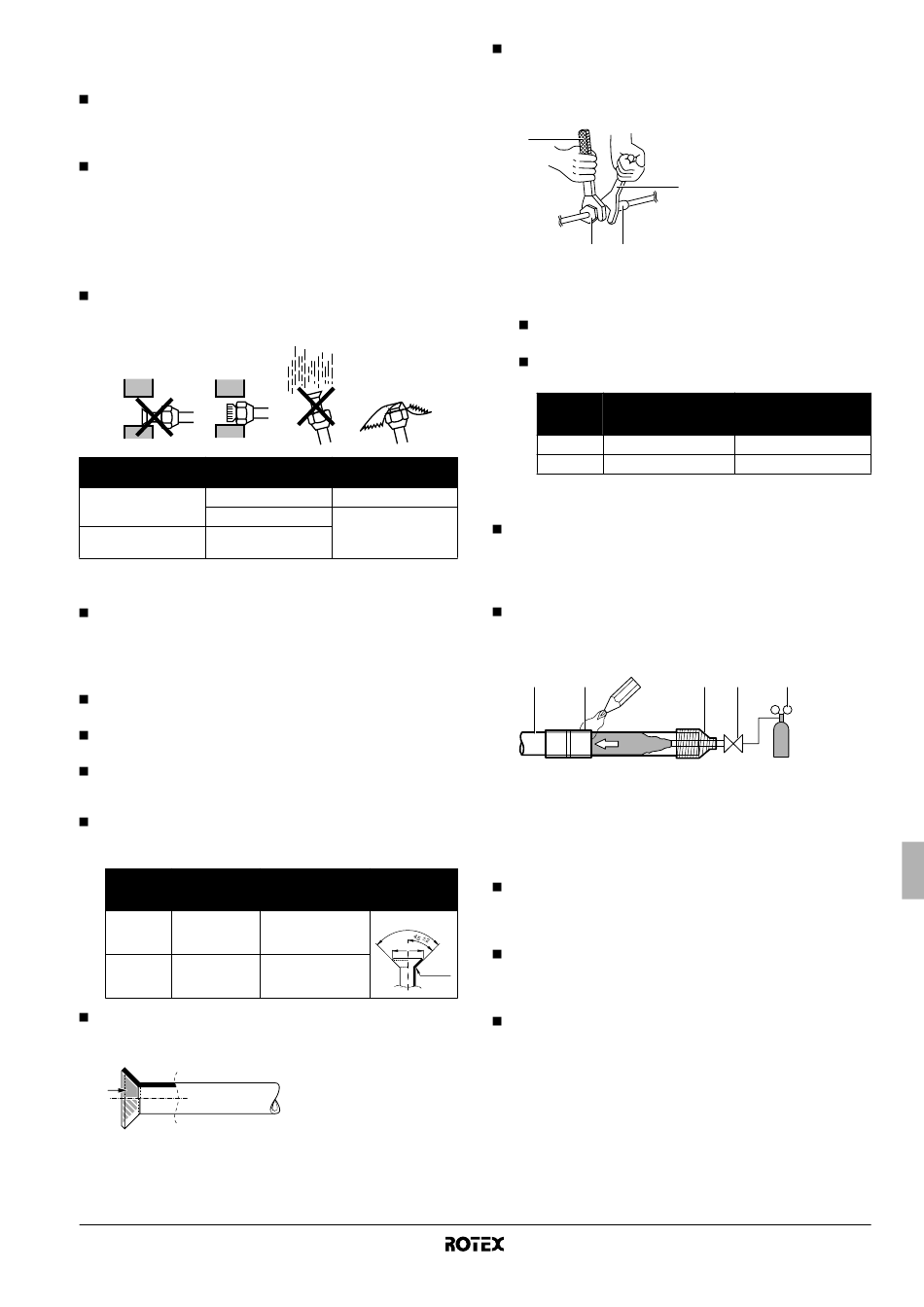

P
RÉCAUTIONS À PRENDRE EN CE QUI CONCERNE
LA TUYAUTERIE DE FLUIDE FRIGORIFIQUE
N'acceptez aucun mélange autre que le réfrigérant prévu durant
le cycle de refroidissement, comme l'air. Si un gaz réfrigérant
fuit durant les travaux sur l'unité, ventilez la pièce directement et
complètement.
Utilisez uniquement du R410A pour faire l'appoint de fluide de
refroidissement.
Outils d'installation
S'assurer de bien utiliser les outils d'installation (jauge,
collecteur, tuyau de charge, etc.) conçus exclusivement pour les
installations utilisant du R410A afin de résister à la pression et
d'éviter la pénétration de corps étrangers (notamment les huiles
minérales ou l'humidité) dans le système.
Pour éviter l'introduction de saleté, liquide ou poussière dans la
tuyauterie, pincez le bout du tuyau et recouvrez le d'un ruban
adhésif.
Emplacement Période d'installation
Plus d'un mois
Unité extérieure
Moins d'un mois
Indépendamment
Unité intérieure
de la période
Une grande prudence est requise lors du placement de tubes en
cuivre dans les murs.
La tuyauterie doit être montée de sorte que l'évasement ne soit
pas soumis à une contrainte mécanique.
Directives d'évasement
Les évasements ne doivent pas être réutilisés. En refaire de
nouveaux pour éviter les fuites.
Utiliser un coupe-tubes et un outil pour évasement adapté au
réfrigérant utilisé.
Utiliser uniquement les écrous évasés accompagnant l'unité.
L'utilisation d'écrous évasés différents peut provoquer la fuite de
réfrigérant.
Se reporter au tableau des dimensions d'évasements et des
couples de serrage (trop de serrage entraînera un éclatement
de l'évasement).
Taille des

tuyaux

Couple de
(mm) serrage (N•m)
Ø9,5 33~39
Ø15,9 63~75
Au moment de placer le boulon du raccord, enduire sa surface
interne d'huile volatile (éther ou ester), puis donner 3 ou 4 tours
à la main avant de le serrer fermement.
RRHQ0011~016AAV3(8) + RRHQ011~016AAW18
Unité extérieure pour pompe à chaleur air à eau
4PW50202-1
Méthode
de protection
Pincez le tuyau
Pincez le tuyau ou
entourez-le de ruban
isolant
Dimensions Forme de
d'évasement A l'évasement
(mm) (mm)
90 ±2
12,8~13,2
A
R=0.4~0.8
19,4~19,7
Lors du desserrage d'un écrou évasé, utiliser toujours deux clés
ensemble.
Lors du raccordement du tuyau, utiliser toujours une clé à vis et
une clé dynamométrique ensemble pour serrer l'écrou évasé
afin d'éviter qu'il se fissure et présente une fuite.
1
4 3
Non recommandé, uniquement en cas d'urgence.
Si vous êtes amené à raccorder un tuyau sans clé
dynamométrique, suivre la méthode d'installation ci-dessous:
Serrer l'écrou évasé à l'aide de la clé jusqu'à ce que le
couple de serrage augmente soudainement.
A partir de cette position, serrer davantage l'écrou évasé
selon l'angle illustré ci-dessous:
Taille des
tuyaux Angle de serrage
(mm) supplémentaire (degrés)
Ø9,5 60~90
Ø15,9 30~60

Directives de brasage

Veiller à utiliser de l'azote pour souffler lors du brasage.
Le soufflage à l'azote empêche la création de grandes quantités
de film oxydé à l'intérieur du tuyau. Un film oxydé affecte
négativement les vannes et compresseurs du système de
réfrigération et empêche un fonctionnement correct.
La pression d'azote doit être mise sur 0,02 MPa (c.-à-d. juste
suffisamment pour qu'on le ressente sur la peau) avec une
vanne de réduction de pression.
1 2
6
1 Tuyauterie de réfrigérant
2 Pièce à souder
3 Guipage
4 Vanne manuelle
5 Vanne de réduction de pression
6 Azote
Ne pas utiliser d'antioxydant lors du brasage des joints de
tuyaux.
Les résidus peuvent obstruer
l'équipement.
Ne pas utiliser de fondant quand vous soudez entre eux des
tuyaux de réfrigérant en cuivre. Utiliser un alliage d'apport pour
brasage en cuivre phosphoreux (BCuP) qui ne nécessite pas un
fondant.
Le fondant a une influence extrêmement néfaste sur les
tuyauteries de réfrigérant. Par exemple, si du fondant à base de
chlore est utilisé, il provoquera la corrosion des tuyaux ou, tout
particulièrement, si le fondant contient du fluor, il endommagera
l'huile de réfrigérant.
1 Clé dynamométrique
2 Clé à vis
3 Raccord de tuyaux
2
4 Ecrou évasé
Longueur de bras
recommandée pour la clé
(mm)
±200
±300
3 4 5
6
les tuyaux et détruire
