4 Installation
4.3 Raccordement de la tuyauterie
d'eau
4.3.1

Raccordement de la tuyauterie d'eau

REMARQUE
Ne forcez PAS lors du raccordement de la tuyauterie. La
déformation de la tuyauterie peut entraîner un mauvais
fonctionnement de l'unité. Vérifiez que le couple de
serrage ne dépasse PAS 30 N•m.
L'unité dispose de 2 vannes d'arrêt pour faciliter l'entretien et la
maintenance. Montez les vannes sur l'entrée d'eau et la sortie d'eau.
N'oubliez pas leur position: les vannes de purge intégrées vidangent
uniquement le côté du circuit sur lequel elles sont situées. Pour
vidanger uniquement l'unité, veillez à ce que les vannes de purge
soient placées entre les vannes d'arrêt et l'unité.

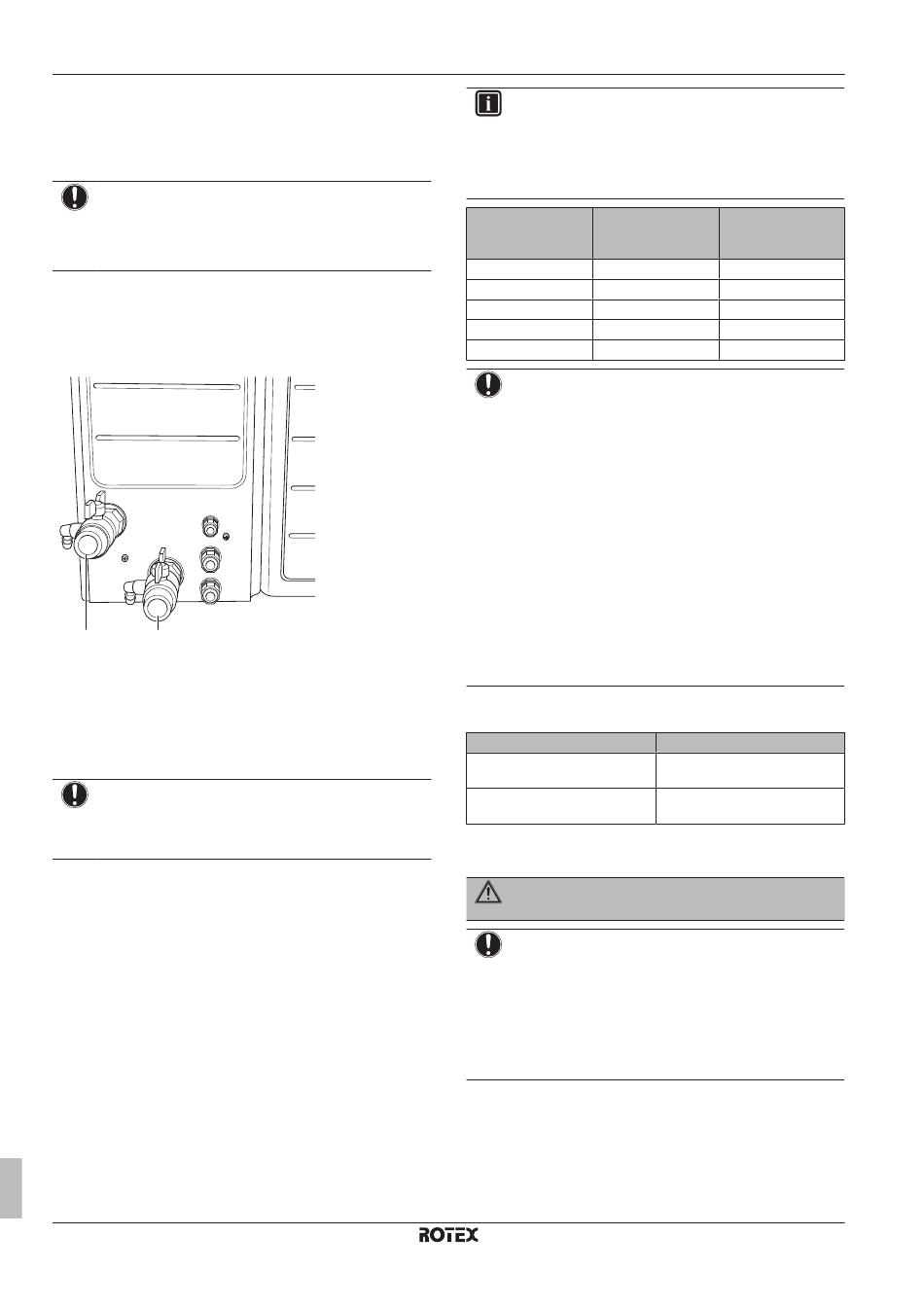

a b
a Entrée d'eau
b Sortie d'eau
1 Vissez les écrous de l'unité extérieure sur les vannes d'arrêt.
2 Raccordez la tuyauterie aux vannes d'arrêt.
3 En cas de raccord au ballon d'eau chaude sanitaire en option,
reportez-vous au manuel d'installation du ballon d'eau chaude
sanitaire.
REMARQUE
▪ Installez un manomètre dans le système.
▪ Installez des vannes de purge d'air dans tous les points
hauts.
4.3.2

Protection du circuit d'eau contre le gel

Le gel peut endommager le système. Pour empêcher les
composants hydrauliques de geler, le logiciel est équipé de fonctions
spéciales de protection contre le gel qui incluent l'activation de la
pompe, des chauffages internes et/ou le fonctionnement du
chauffage d'appoint en cas de températures basses.
Cependant, en cas de panne de courant, ces fonctions ne peuvent
pas assurer la protection. Il est donc recommandé d'ajouter du
glycol au circuit d'eau. La concentration nécessaire dépend de la
plus basse température extérieure prévue et si vous souhaitez
protéger le système de l'explosion ou du gel. Pour empêcher le
système de geler, il faut plus de glycol. Ajoutez le glycol en fonction
du tableau ci-dessous.
Manuel d'installation
8
INFORMATIONS
▪ Protection contre l'explosion: le glycol empêche la
tuyauterie d'exploser, mais n'empêche PAS le liquide à
l'intérieur de la tuyauterie de geler.
▪ Protection contre le gel: le glycol empêche le liquide de
geler à l'intérieur de la tuyauterie.
Température Prévention contre
extérieure la plus l'explosion
basse prévue
–5°C 10%
–10°C 15%
–15°C 20%
–20°C 25%
–25°C 30%
REMARQUE
▪ La concentration requise peut différer en fonction du
type de glycol. Comparez TOUJOURS les exigences
du tableau ci-dessus avec les spécifications fournies
par le fabricant du glycol. Si nécessaire, respectez les
exigences formulées par le fabricant du glycol.
▪ La concentration de glycol ajoutée ne doit JAMAIS
dépasser 35%.
▪ Si le liquide dans le système est gelé, la pompe ne
pourra PAS démarrer. N'oubliez pas que si vous
empêchez uniquement le système d'exploser, le liquide
à l'intérieur risque toujours de geler.
▪ En cas de panne de courant ou de défaillance de la
pompe, vidangez le système si du glycol n'y a PAS été
ajouté.
▪ Lorsque l'eau est à l'arrêt à l'intérieur du système,
celui-ci est fortement susceptible de geler et de subir
des dommages.
Utilisez les types de glycol suivants en fonction de la présence ou
non d'un ballon d'eau chaude sanitaire:
Si...
Le système contient un ballon
d'eau chaude sanitaire
Le système ne contient PAS de
ballon d'eau chaude sanitaire
(a) Le propylène glycol, y compris les inhibiteurs nécessaires,
sont classifiés comme catégorie III d'après la norme
EN1717.
AVERTISSEMENT
L'éthylène glycol est toxique.
REMARQUE
Le glycol absorbe l'eau de son environnement. Par
conséquent, n'ajoutez PAS de glycol ayant été exposé à
l'air. Le fait de ne pas remettre le bouchon sur le récipient
de glycol entraîne l'augmentation de la concentration en
eau. La concentration en glycol est alors plus faible que
prévu. Les composants hydrauliques risquent donc geler.
Prenez des mesures
l'exposition du glycol à l'air.
ROTEX HPSU basse température monobloc
Prévention contre le
gel
15%
25%
35%
—
—
Alors...
Utilisez uniquement du propylène
(a)
glycol
(a)
Utilisez du propylène glycol ou
de l'éthylène glycol
préventives pour minimiser
RBLQ+RDLQ05+07CAV3
4P417248-1A – 2016.02
